4 WAC 10,5/500 zdroj střídavého napětí AC/AC 10,5V 500mA
Kód: FRT_NZ_036_01 FRT_NZ_036_02 FRT_NZ_036_03 FRT_NZ_036_04 FRT_NZ_036_05 FRT_NZ_036_06 FRT_NZ_036_07 FRT_NZ_036_08 FRT_NZ_036_09 FRT_NZ_036_10 FRT_NZ_036_11 FRT_NZ_036_12 FRT_NZ_036_13 Zvolte variantu



Související produkty
Detailní popis produktu

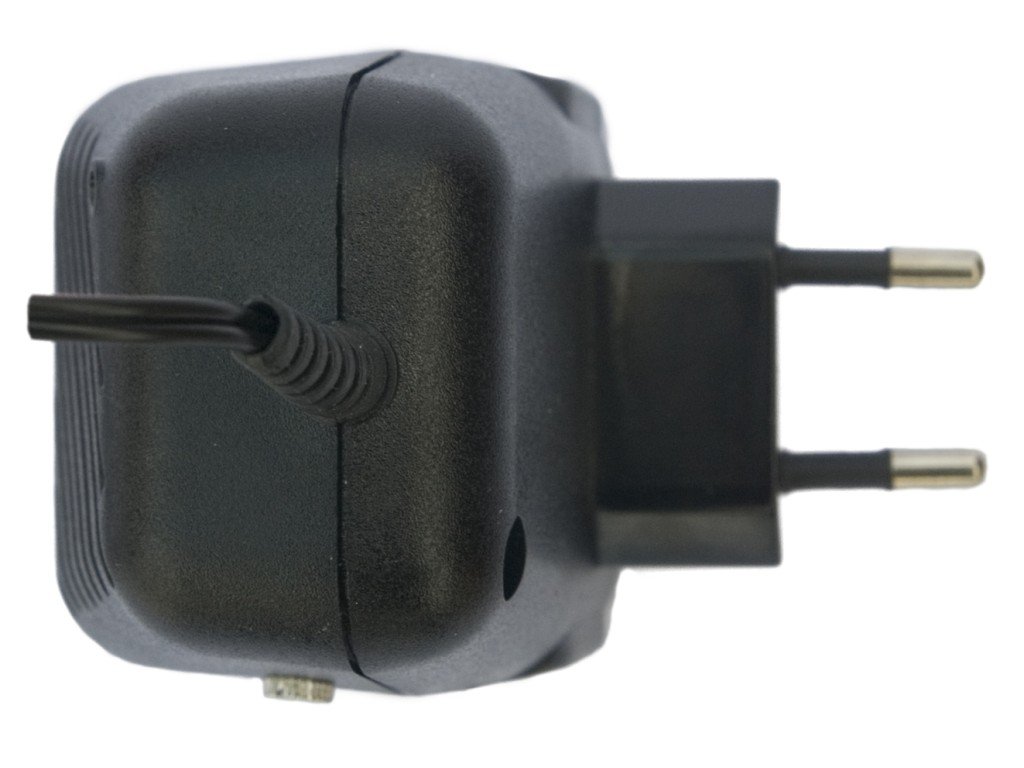

Zdroj střídavého napětí 4 WAC 10,5/500 – 10,5 V AC / 500 mA
V průmyslu, obvodech zabezpečovacích ústředen, speciálním osvětlení nebo i u starší hudební aparatury se velmi často setkáte s požadavkem na neusměrněné, střídavé napětí. Běžný trh na tyto potřeby zapomíná, my však nikoliv. AC/AC adaptér 4 WAC 10,5/500 představuje klasický a vysoce odolný transformátor, který redukuje síťové napětí na střídavých 10,5 voltů a dokáže obsloužit zařízení s odběrem do 500 miliampérů. Vzhledem ke své povaze neobsahuje usměrňovací a stabilizační elektroniku, což z něj činí mimořádně trvanlivý a spolehlivý prvek pro robustní obvody.
Volba koncovky
Nákup u nás znamená, že se vyhnete používání nespolehlivých, viklajících se přechodek. Adaptér vám dodáme s pevnou koncovkou přesně na míru. Jelikož modul produkuje střídavý proud (AC), starost o určení polarity (plus a mínus) zcela odpadá. Vaším jediným úkolem je nahlédnout do našeho seznamu a zvolit požadovaný tvar (přímý nebo úhlový) a rozměr jacku, který pasuje do vaší zdířky. Zbytek práce včetně profesionální kompletace obstarají naši technici.
Rozměry a fotografie všech koncovek najdete v přehledu konektorů.
Úpravy na zakázku a poradenství
Zákazníci nás vyhledávají v momentě, kdy jim univerzální obchody nedokážou pomoci. Nevíte, jestli váš historický či vysoce úzce profilový stroj vyžaduje střídavé, nebo stejnosměrné napětí? Máte strach, abyste jej neodborným zásahem nezničili? Hoďte tyto obavy na nás. Naši inženýři zanalyzují vaše technické štítky a doporučí to nejlepší řešení. A pokud adekvátní zdroj pro vaši aplikaci na světě již neexistuje, jednoduše ho pro vás od základu vyvineme a vyrobíme.
Technické parametry 4 WAC 10,5/500
| Pracovní topologie | Střídavý na střídavý (AC/AC) transformátor |
| Generovaná voltáž na výstupu | 10,5 V AC (nestabilizované napětí) |
| Maximální únosná zátěž | 500 mA (0,5 ampéru) |
| Elektrická polarizace | Nerelevantní (proud neustále mění směr, polarita se u AC/AC neurčuje) |
| Osvědčení o bezpečnosti | V plné shodě s EN 60950 |
| Soulad se standardy EMC (rušení) | Garantováno plnění EN 55022 |
| Dodací podmínky a RoHS | Produkt je bezpečný (RoHS), dodáván v kartónu nebo ekologickém obalu |
| Výběr přímých (rovných) jacků | CP (2,10x5,50 mm), DP (2,50x5,50 mm), FP (1,50x5,50 mm), MP (1,70x4,75 mm) |
| Výběr úhlových (lomených) jacků | AK (Ø 2,5 mm), BK (Ø 3,5 mm), CK (2,10x5,50 mm), DK (2,50x5,50 mm), EK (1,35x3,50 mm), FK (1,50x5,50 mm), KK (0,70x2,35 mm), LK (1,70x4,00 mm), MK (1,70x4,75 mm); na přání také CT (2,10x5,50 mm) – uveďte ji v poznámce k objednávce |
Další modely najdete v kategorii Zdroje střídavého napětí řady 4 WAC.
Napadlo vás jiné řešení, nebo jen nevíte, jak dál? Kontaktujte nás!
Nenechte se brzdit nedostatkem standardních součástek. Ať už poptáváte adaptér pro masivní průmyslové nasazení, jinou voltáž, či vyžadujete zcela atypickou zástrčku, náš oborový tým je vám k dispozici. Zakládáme si na individuálním přístupu – navrhneme a zrealizujeme napájecí prvek tak, abyste měli po starostech.
Časté dotazy k 4 WAC 10,5/500
Proč v objednávkovém formuláři u tohoto zdroje chybí možnost volby polarity?
Z fyzikálního hlediska adaptéry typu AC/AC produkují střídavé napětí. To značí, že elektrický proud v celém obvodu neustále, typicky padesátkrát za vteřinu, obrací svůj směr proudění. Díky tomu zde neexistuje fixní plus (+) a mínus (-) jako u baterií nebo DC zdrojů. Pro vás jako uživatele to přináší ohromnou výhodu: nezáleží na tom, jakým směrem se vnitřní kontakty konektoru s vaším zařízením spojí. Nebezpečí přepólování u přístrojů vyžadujících střídavý proud zkrátka nehrozí.
V popisu uvádíte, že zdroj je "nestabilizovaný". Co to pro můj spotřebič znamená?
Kompaktní AC/AC měniče jsou svou konstrukcí pouhými klasickými transformátory bez doplňkové vyhlazovací elektroniky (stabilizace lze totiž technicky dosáhnout jen u stejnosměrného napětí). V praxi to funguje tak, že pokud měřákem zkontrolujete konektor bez zapojené zátěže (běh naprázdno), ukáže vám podstatně vyšší napětí než 10,5 V. K této deklarované 10,5V hodnotě napětí klesne přesně v momentě, kdy váš spotřebič odebírá maximálních jmenovitých 500 mA. Většina zařízení stavěných na střídavý proud (světla, motorky, zvonky) s tímto chováním vnitřně počítá a nijak jim to nevadí.
Mám přístroj, který potřebuje AC 10,5 V, ale jeho odběr činí pouze 200 mA. Bude tento zdroj fungovat?
Fungovat jistě bude, nicméně u nestabilizovaných střídavých (AC/AC) traf je nutná opatrnost. Pokud zdroj s limitem 500 mA zatížíte pouze odběrem 200 mA (což je méně než polovina kapacity), dodávané napětí kvůli absenci stabilizace logicky "nespadne" přesně na 10,5 V, ale zůstane mírně vyšší (například na úrovni 12 V). Většina robustní AC elektroniky takové navýšení toleruje, ale u jemnějších součástek by to mohlo vyvolat přehřívání. Jste-li na vážkách, jestli to vaše konkrétní instalace snese, zavolejte nám. Společně posoudíme rizika a najdeme optimální energetické řešení.
Doplňkové parametry
| Kategorie: | Zdroje střídavého napětí řady 4 WAC |
|---|---|
| Druh zdroje: | Střídavý AC/AC |
| Výstupní napětí: | 10,5 V |
| Výstupní proud: | 250–500 mA |
| ? Výkon: | 5–10 W |
