Pro jeřáby

Potřebujete poradit s výběrem omezovačů přetížení pro jeřáby?

Jakožto přímý český výrobce průmyslové elektroniky a tenzometrických snímačů Format1 víme, že každý jeřáb či kladkostroj disponuje unikátní mechanikou. Pokud vám standardní parametry našich sériových snímačů síly z konstrukčních důvodů nevyhovují, nabízíme vám plně zakázkovou výrobu nebo specifické úpravy úchytů přesně na míru vaší zdvihací technologii.

Zorientovat se v problematice elektronického blokování zdvihu a vybrat ten správný přetěžovák může být pro techniky výzvou. Připravili jsme pro vás proto obsáhlou sekci odborných článků a poradenství. V naší poradně najdete například přehledný článek „Jak vybrat omezovač přetížení na jeřáb“, kde se detailně dozvíte rozdíly mezi měřením na pevném konci lana a pod vyrovnávací kladkou.

Pokud si stále nejste jistí, jaká optimální kombinace snímačů a vyhodnocovací elektroniky bude pro váš konkrétní mostový nebo portálový jeřáb ta nejspolehlivější, jsme tu plně pro vás. Neváhejte využít náš kontaktní formulář – naši zkušení techničtí experti váš projekt zanalyzují a obratem vám zdarma navrhnou to nejbezpečnější řešení na klíč.

Hlavní výhody našich omezovačů přetížení pro jeřáby

• Okamžitá reakce a vysoká bezpečnost: Mikroprocesorem řízené jednotky OP5 v reálném čase vyhodnocují zatížení a díky 3 zcela nezávisle nastavitelným relé bleskově blokují zdvih při překročení bezpečné nosnosti stroje (např. při 100, 115 a 125 % nosnosti).

• Inteligentní filtrace rázů: Vyhodnocovací elektronika disponuje vestavěnou digitální filtrací, která efektivně potlačuje falešné aktivace při dynamických rázech (trhnutí) během rozjezdu zvedání břemene.

• Komplexní ekosystém pro každý jeřáb: Zajišťujeme kompletní bezpečnostní řetězec. V nabídce naleznete snímače na pevný konec lana (PKN, SL), vážicí tělesa ložisek bubnu (LB) i originální mechanické ochranné kryty (SLK).

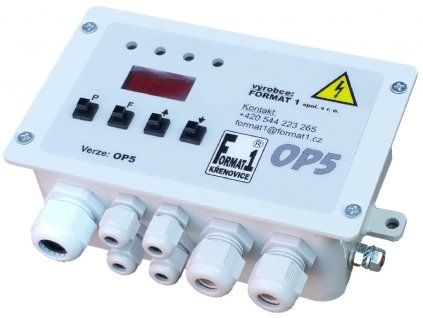

• Tradiční česká výroba a odolnost: Vývoj a kompletace probíhá výhradně v ČR. Elektronika OP5 je uložena v robustní kovové krabičce vhodné do těžkých provozů s teplotním rozsahem -20 až 60 °C. Zaručujeme rychlou technickou podporu.

Jak vybrat správně

Při návrhu zabezpečení je kriticky důležité přesně definovat typ jeřábu, počet zdvihů a kinematiku jeho tažných lan. Náš sortiment jsme pro vaši maximální přehlednost logicky rozdělili do dvou hlavních podkategorií: samotné Snímače síly (mechanické prvky, které fyzicky snímají tah v laně) a inteligentní Vyhodnocovací jednotky (elektronika zpracovávající data). Pro funkční přetěžovací pojistku je nutné tyto dva prvky vhodně zkombinovat.

Podle způsobu využití / Specifikace

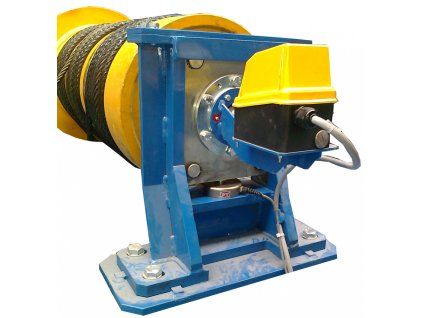

Základem je vždy vyhodnocovací elektronika. Pro běžné mostové jeřáby s jedním zdvihem je určena jednotka OP5-1A. Pokud máte na jedné jeřábové kočce dva nezávislé zdvihy (např. hlavní a pomocný), sáhněte po verzi OP5-2A. Ke zpracovatelské elektronice následně volíte odpovídající snímač síly. Nejběžnější a na montáž nejjednodušší jsou snímače na pevný konec lana, jako jsou kompaktní modely PKN (např. PKN1,6t nebo PKN0,8t) a oblíbené průběžné snímače SL1 / SL2, které lze instalovat i pod vyrovnávací kladku. Pro obrovské zátěže (od 8 do 40 tun) a složitá lanování je technologicky nejpřesnějším řešením masivní vážicí těleso ložiska lanového bubnu (LB), které se integruje přímo do uložení navijáku. V exteriérech pak nezapomeňte snímače doplnit o plechové kryty SLK1 / SLK2.

Instalace a využití v praxi

Odborná a pečlivá montáž přetěžováků je základním předpokladem pro jejich správné fungování. Snímače síly typu PKN či SL upínejte na lano tak, aby tah působil rovnoměrně a nedocházelo k dření pramene. Samotné vyhodnocovací jednotky OP5 jsou inženýrsky navrženy pro snadnou instalaci: disponují WAGO svorkami pro rychlé připojení vodičů (do průřezu 2,5 mm2) a systémem průchodek (PG7 pro kabely od snímačů, PG11 a PG16 pro relé a napájení). Slaboproudé signálové vodiče od snímačů musí být vždy důsledně vedeny odděleně od silových motorových kabelů jeřábu, abyste zabránili elektromagnetickému rušení! Po montáži je nutné systém OP5 zkalibrovat. Kalibrace probíhá velmi pohodlně přímo v jednotkách hmotnosti (t, kg) pomocí 4 ovládacích mikrotlačítek a malého displeje přímo na jednotce. Postačí vám k tomu libovolné zkušební břemeno o známé hmotnosti, které dosahuje alespoň 20 % maximální nosnosti vašeho jeřábu.

Nejčastější dotazy (FAQ)

Lze omezovače přetížení OP5 použít i na jeřáby se sklopným ramenem?

Ano, naše mikroprocesorové jednotky jsou vysoce univerzální. Pro jeřáby se sklopným ramenem (například stavební stroje řady RDK a podobné) je speciálně navržena modifikovaná vyhodnocovací jednotka OP5-SP, která specifika měnící se kinematiky ramene spolehlivě zohledňuje.

Jak systém reaguje na zhoupnutí břemene při prudkém rozjezdu zdvihu?

Běžné, levnější systémy mohou při "trhnutí" vyvolat falešný poplach a zastavit práci. Naše jednotky OP5 však disponují pokročilou vestavěnou digitální filtrací. Tato funkce efektivně potlačuje dynamické rázy vznikající při startu zvedání břemene, aniž by tím byla jakkoliv narušena celková bezpečnost stroje.

Jaké napájecí napětí vyžadují vyhodnocovací jednotky OP5?

Jsme plně připraveni na rozmanité průmyslové rozvody starých i nových hal. Naše jednotky z řady OP5 mohou být napájeny širokou škálou střídavého napětí: 24, 36, 42, 48, nebo klasických 230V / 50Hz. Stačí při objednávce zvolit odpovídající variantu přesně pro váš jeřábový rozvaděč.

Potřebuji pro nastavení a kalibraci OP5 notebook se speciálním softwarem?

Vůbec ne. Celá koncepce zařízení OP5 je vymyšlena pro snadnou práci servisních techniků přímo ve výškách na mostě jeřábu. Umožňuje velmi pohodlné nastavování všech parametrů a kalibraci omezovače pomocí 4 mikrotlačítek a integrovaného displeje přímo na čelním panelu jednotky.

Investicí do profesionálních omezovačů přetížení a snímačů síly od české společnosti Format1 získáte nejen plný soulad vašeho provozu s platnou bezpečnostní legislativou, ale především klid a jistotu. Spolehlivě ochráníte nosné ocelové konstrukce svých mostových i portálových jeřábů před nevratnou únavovou deformací, zabráníte smrtelnému riziku přetržení lana a zajistíte maximálně bezpečné pracovní prostředí pro všechny zaměstnance na hale.

Doporučení odborníka: Pokud plánujete instalovat snímače řady SL na venkovní portálové jeřáby nebo do agresivního prostředí s vysokým výskytem poletujícího prachu (např. betonárky, uhelné sklady), vždy k nim rovnou pořiďte i originální plechový kryt (modely SLK1 nebo SLK2). Vlhkost, která se smísí s prachem, nebo v zimě zmrzlý led, dokážou deformační mechanismus samotného snímače fyzicky zablokovat. Omezovač přetížení pak nedostane od snímače správný signál o rostoucím tahu lana, což nevyhnutelně vede ke kritickému přetížení jeřábu, aniž by elektronika zareagovala. Tato naprosto minimální investice do plechového krytu je pro venkovní použití zcela zásadní a zachrání vám jeřáb!
