SL2 - Snímač síly na pevný konec lana či pod vyrovnávací kladku, lano 19 mm - 32 mm

Kód: FRT_OP_FRT_012_01 FRT_OP_FRT_012_02 FRT_OP_FRT_012_03 FRT_OP_FRT_012_04 FRT_OP_FRT_012_05 29487/24- FRT_OP_FRT_012_06 FRT_OP_FRT_012_07 FRT_OP_FRT_012_08 FRT_OP_FRT_012_09 FRT_OP_FRT_012_10 FRT_OP_FRT_012_11 FRT_OP_FRT_012_12 FRT_OP_FRT_012_13 FRT_OP_FRT_012_14 FRT_OP_FRT_012_15 FRT_OP_FRT_012_16 FRT_OP_FRT_012_17 FRT_OP_FRT_012_18 FRT_OP_FRT_012_19 FRT_OP_FRT_012_20 FRT_OP_FRT_012_21 FRT_OP_FRT_012_22 FRT_OP_FRT_012_23 FRT_OP_FRT_012_24 FRT_OP_FRT_012_25 FRT_OP_FRT_012_26 Zvolte variantu
NÁŠ TIP
Neohodnoceno
10 769 Kč 8 900 Kč bez DPH Měrná cena:
Skladem Skladem Skladem Skladem Skladem Skladem Skladem Skladem Skladem Skladem Skladem Skladem Skladem Skladem Skladem Skladem Skladem Skladem Skladem Skladem Skladem Skladem Skladem Skladem Skladem Skladem Skladem Zvolte variantu
Zvolená varianta není k dispozici. Reset vybraných parametrů.
Možnosti doručení

Pracujete s těžkotonážními jeřáby vybavenými silnými lany a potřebujete implementovat spolehlivý omezovač přetížení? Tenzometrický snímač modelové řady SL2 je zkonstruován pro masivní ocelová lana o průměrech od 19 mm až do 32 mm. Vyniká tím, že není nosným prvkem – montuje se povrchově na pevný konec lana nebo pod vyrovnávací kladku a měří tah na principu průhybu. Výrazně tak šetří čas a náklady na instalaci. Vyberte si z extrémně široké škály měřicích rozsahů (až do 15 tun) od přímého českého výrobce.



Detailní informace

Česká firma s tradicí
Česká firma s tradicí
Na trhu od 1991
Produkty vlastní výroby
Produkty vlastní výroby
Vyrábíme je přímo u nás
Pečlivě vybraný sortiment
Pečlivě vybraný sortiment
Od ověřených dodavatelů
Nevíte si rady?
Nevíte si rady?
Pomůžeme vám vybrat

Detailní popis produktu

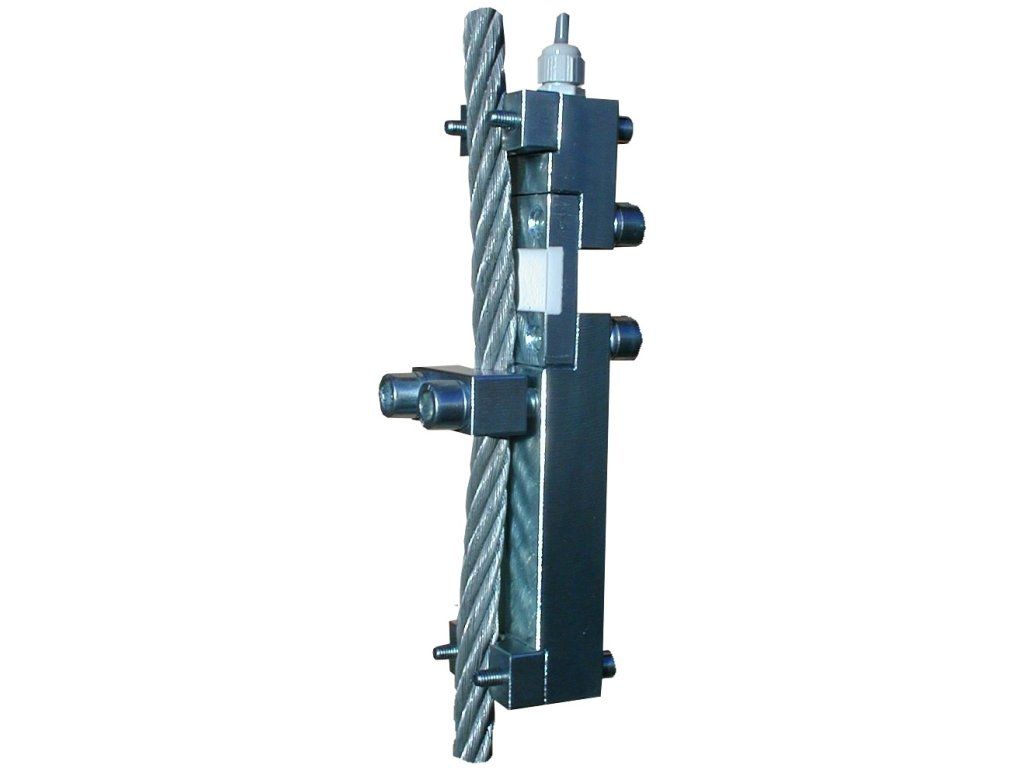

Průhybový snímač síly SL2 pro upnutí na silná lana

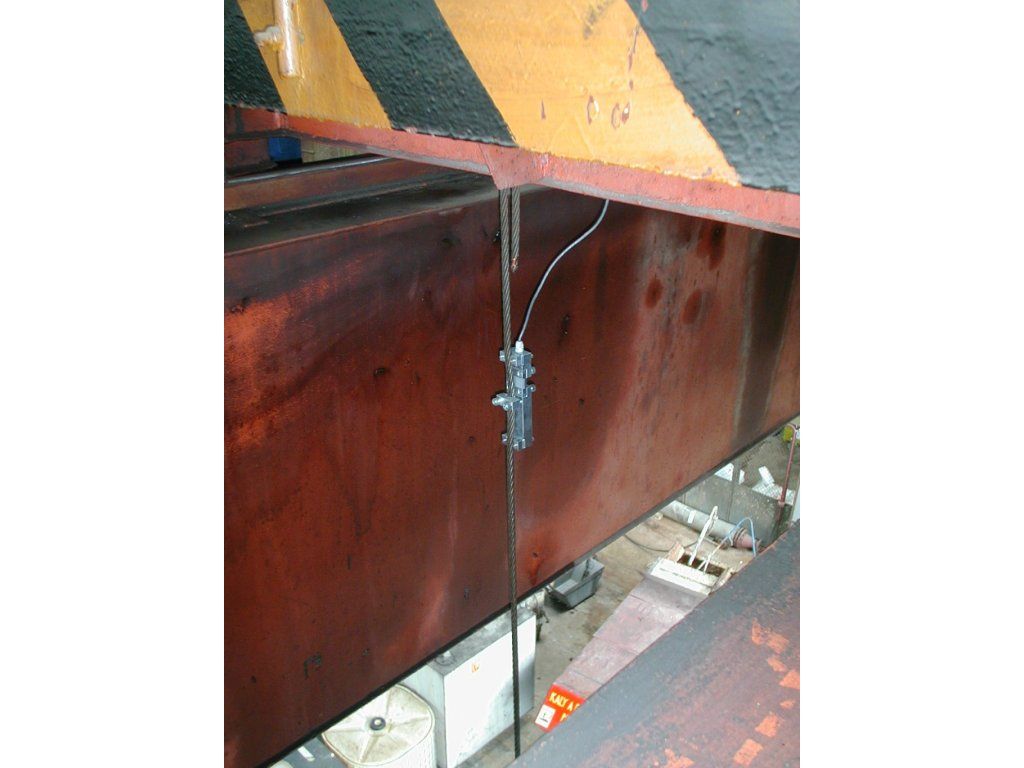

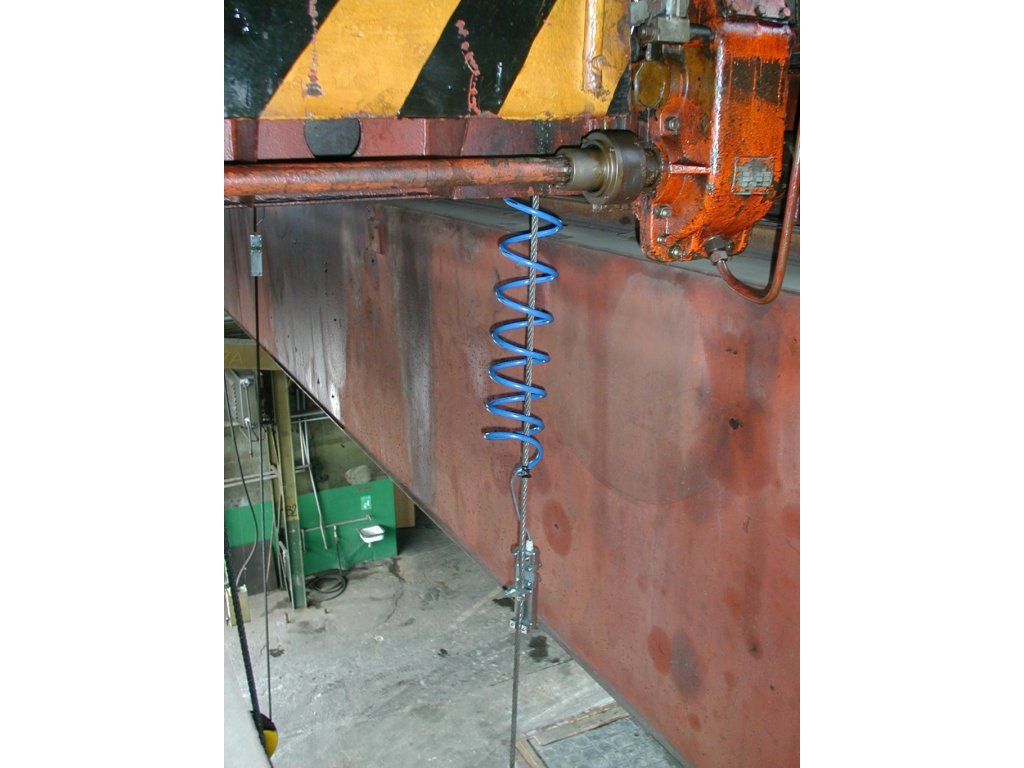

Aplikace bezpečnostních prvků na těžkotonážní zdvihací stroje vyžaduje robustní řešení, které nenaruší certifikovanou statiku zařízení. Tenzometrický snímač řady SL2 je ideální volbou pro mostové jeřáby a kladkostroje využívající silná ocelová lana s průměrem od 19 mm do 32 mm. Nepředstavuje totiž nosný konstrukční prvek, ale montuje se z vnější strany. Pomocí masivních svorek se jednoduše zafixuje na pevný konec lana nebo bezprostředně pod vyrovnávací kladku, odkud předává signál řídicímu omezovači přetížení.

Chytrý princip měření tahu pomocí průhybu

Jak dokáže senzor změřit tah, aniž by lano fyzicky přerušil? Odpověď leží ve fyzice průhybu. Snímač po pevném dotažení svorek vytvoří na laně nepatrnou, ale přesně kalkulovanou deformaci (průhyb). Během zvedání břemene se napínané lano snaží přirozeně narovnat. Tím vzniká kolmý tlak na středovou část snímače, kde je ukrytý citlivý tenzometrický prvek. Tento nepřímý způsob měření je vysoce přesný, lineární a hlavně maximálně bezpečný, protože absolutně nezasahuje do integrity nosné trasy břemene.

Odolná konstrukce s možností venkovní ochrany

Protože se snímače řady SL2 nasazují v těžkém průmyslu, hutích či na venkovních portálových jeřábech, je jejich tělo připraveno čelit extrémním podmínkám. Bez obav je můžete instalovat jak v interiéru, tak v exteriéru. Pro pracoviště s rizikem silných mechanických nárazů (např. manipulace s nadměrným nákladem) nebo pro oblasti s krutými povětrnostními podmínkami důrazně doporučujeme zakoupit k senzoru i kompatibilní ochranný ocelový kryt SLK2.

Technické parametry průhybového tenzometru SL2

1. Instalační podmínky a kompatibilita
Podporovaný průměr lana Určeno pro silná ocelová lana o průměru 19,0 mm až 32,0 mm
Pozice pro montáž Fyzické upnutí na pevný konec lana (např. u klínu), nebo hned pod vyrovnávací kladku
Konstrukční klasifikace Zařízení není nosným prvkem zdvihacího systému (nulový zásah do statiky)
2. Rozsahy měření (Maximální tažná síla)
Princip sběru dat Měření síly potřebné k narovnání uměle vytvořeného průhybu lana
Nabízené varianty tažných sil
(Vyberte požadovaný rozsah v roletce)
20,2 kN (2,02 t) 37,6 kN (3,76 t)
20,9 kN (2,09 t) 40,0 kN (4,00 t)
21,6 kN (2,16 t) 42,9 kN (4,29 t)
22,4 kN (2,24 t) 46,2 kN (4,62 t)
23,2 kN (2,32 t) 50,0 kN (5,00 t)
24,1 kN (2,41 t) 54,6 kN (5,46 t)
25,1 kN (2,51 t) 60,0 kN (6,00 t)
26,2 kN (2,62 t) 66,7 kN (6,67 t)
27,4 kN (2,74 t) 75,0 kN (7,50 t)
28,7 kN (2,87 t) 85,7 kN (8,57 t)
30,1 kN (3,01 t) 100,0 kN (10,00 t)
31,7 kN (3,17 t) 120,0 kN (12,00 t)
33,4 kN (3,34 t) 150,0 kN (15,00 t)
35,4 kN (3,54 t)
3. Konstrukce a provozní doplňky
Metoda fixace Silné mechanické svorky utahované masivními imbusovými šrouby
Odolnost prostředí Stavěno pro drsné provozy (vnitřní haly i celoroční venkovní nasazení)
Volitelné příslušenství Možnost dokoupení pevného ochranného krytu SLK2 proti poškození a počasí

Potřebujete zkonzultovat vhodnost tohoto řešení pro váš těžkotonážní jeřáb? Celý systém omezovačů přetížení vyvíjíme a vyrábíme my, tým z Format1. Dobře víme, že výpočty tažných sil na silných lanech nejsou triviální záležitostí. Zda je pro váš stroj (lano 19–32 mm) lepší montáž pod kladku nebo na pevný konec, a jaký přesně zvolit tenzometrický rozsah z naší nabídky, s vámi rádi probereme. Spojte se s naší technickou podporou.

Sekce odborných dotazů (FAQ) k modelu SL2

Jak je možné, že tento snímač nesnižuje nosnost samotného jeřábu?

Je to dané jeho principem fungování. Tenzometr SL2 se fyzicky nezařezává, nevplétá, ani jinak neintegruje do tažné linie lana. Instaluje se pouze na jeho povrch. Veškerá obrovská zátěž břemene (klidně 15 tun) visí na laně naprosto stejně jako před montáží snímače. Přístroj pouze "hmatá" povrchové pnutí lana.

Co se stane, když se z bezpečnostních důvodů musí vyměnit jeřábové lano?

Instalace na nové lano je velmi rychlá a efektivní. Vzhledem k tomu, že je snímač vázán pouze povrchově svorkami, technik jej před výměnou povolí a sundá. Po navlečení nového ocelového lana (ve stejném průměru a konstrukci) snímač jednoduše namontuje zpět do totožné pozice.

Podle čeho se mám orientovat při výběru "Maximální tažné síly" v roletce?

Klíčová je pro vás hodnota reálného maximálního tahu, který se vyskytuje na tom konkrétním místě lana (pevný konec/pod kladkou) při zvednutí maximálního povoleného břemene. Vybraný rozsah snímače (např. 60,0 kN / 6,00 t) by měl být o něco vyšší než tato vypočtená hodnota, aby tenzometr nebyl dlouhodobě saturován na samé hranici svých možností.
