Omezovač přetížení OP5-2A pro mostové jeřáby či kladkostroje, s 2 zdvihy na jedné kočce

Kód: FRT_OP_FRT_004_01 FRT_OP_FRT_004_02 FRT_OP_FRT_004_03 FRT_OP_FRT_004_04 FRT_OP_FRT_004_05 Zvolte variantu
Neohodnoceno
13 250 Kč 10 950 Kč bez DPH Měrná cena:
Skladem Skladem Skladem Skladem Skladem Zvolte variantu
Zvolená varianta není k dispozici. Reset vybraných parametrů.
Možnosti doručení

Hledáte nekompromisní zabezpečení pro jeřábovou kočku osazenou dvěma nezávislými zdvihy? Námi vyráběný mikroprocesorový omezovač OP5-2A představuje špičkové řešení, které kontinuálně analyzuje zátěž každého zdvihu samostatně a současně hlídá i jejich celkový součet. Díky precizní filtraci dynamických rázů, robustnímu kovovému krytí a mimořádně snadné kalibraci zajistíte plynulý a bezpečný provoz vaší těžké manipulační techniky. Spolehněte se na kvalitu přímo od českého výrobce.



Detailní informace

Česká firma s tradicí
Česká firma s tradicí
Na trhu od 1991
Produkty vlastní výroby
Produkty vlastní výroby
Vyrábíme je přímo u nás
Pečlivě vybraný sortiment
Pečlivě vybraný sortiment
Od ověřených dodavatelů
Nevíte si rady?
Nevíte si rady?
Pomůžeme vám vybrat

Detailní popis produktu

Mikroprocesorový omezovač přetížení OP5-2A pro dvojité zdvihy

Bezpečnostní standardy v těžkém průmyslu nevyhnutelně vyžadují absolutní spolehlivost. Vyhodnocovací jednotka OP5-2A je navržena jako ultimátní přetěžovací pojistka pro specifické aplikace – mostové, portálové či jednonosníkové jeřáby a kladkostroje, které jsou vybaveny dvěma zdvihy na jedné společné kočce. Tento pokročilý systém zabraňuje destrukci zařízení tím, že neustále komunikuje s dvojicí tenzometrických čidel a přesně ví, jaká síla právě působí na nosnou konstrukci.

Inteligentní matematický model a eliminace rázů

Zásadní inovací tohoto modelu je jeho duální analytická schopnost. Procesor nejenže hlídá případné přetížení prvního i druhého zdvihu zcela nezávisle, ale v reálném čase počítá i jejich celkový součet. Pokud jakákoliv z těchto tří proměnných překročí povolený limit, systém okamžitě zareaguje a odepne příslušný stykač. Pro zajištění plynulé manipulace bez zbytečných výpadků je navíc systém vybaven nastavitelnou digitální filtrací, která úspěšně ignoruje počáteční dynamické rázy vznikající při prudkém odtržení těžkého břemene od podlahy.

Odolná mechanika do těch nejtvrdších podmínek

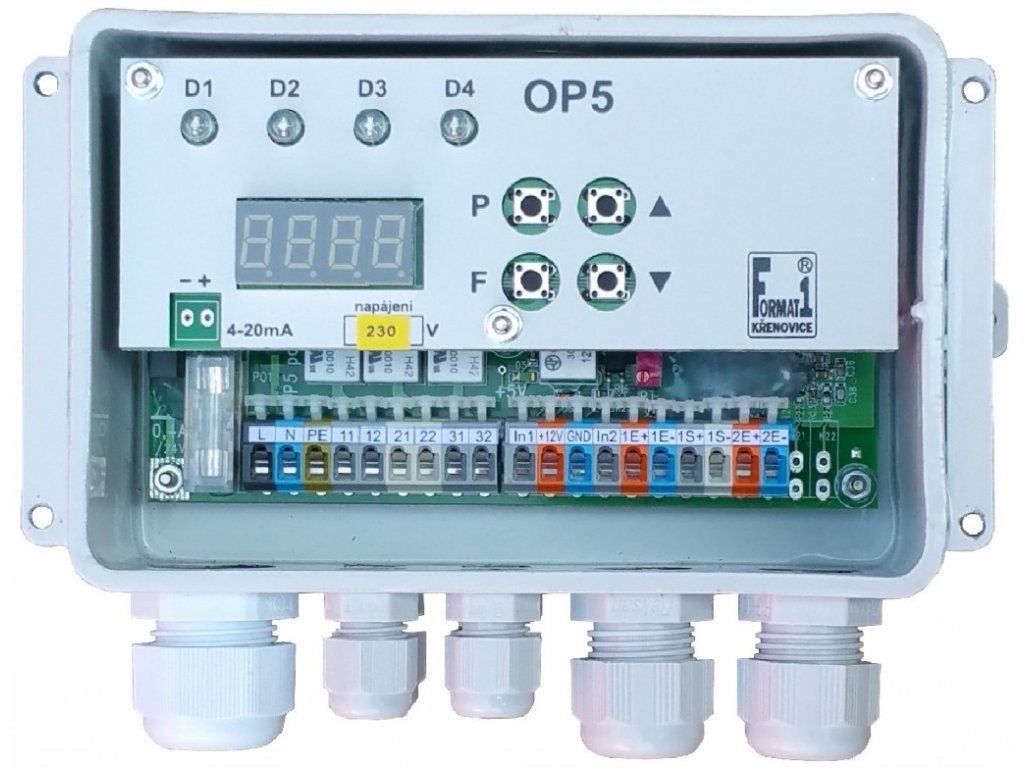

Jakožto výrobci moc dobře víme, čím si elektronika v průmyslových provozech prochází. Proto je veškerá logika bezpečně uložena v masivní kovové skříni s pogumovaným těsněním. Omezovač s přehledem odolává extrémním teplotám od -20 °C do +60 °C, takže se hodí pro vnitřní haly i nechráněná venkovní stanoviště. Uvnitř naleznete špičkové svorky WAGO pro čisté a rychlé zapojení vodičů a čtveřici tlačítek s LED displejem, díky kterým provedete kalibraci nebo úpravu hystereze během několika okamžiků přímo na montážním místě.

Technická a konstrukční specifikace uzlu OP5-2A

1. Možnosti nasazení a podporovaná tenzometrie
Určení zařízení Speciálně pro kladkostroje a jeřáby se 2 zdvihy situovanými na 1 kočce
Kompatibilní čidla (snímače síly) Typy na lano (řada SL), do ložiska bubnu (LB), vyrovnávací kladky (VK). Podpora všech snímačů s výstupem ~2 mV/V a napětím 5VDC.
2. Elektrické parametry, vstupy a výstupy
Možnosti napájení (na výběr) 10–30VDC, 24VAC, 42VAC, 48VAC nebo 230VAC
Rozhraní vstupů 2× nezávislý tenzometrický vstup, 1× externí kontaktní vstup pro statické a revizní blokace
Výstupní relé 3 plně oddělená relé (250VAC/0,5A). Podpora režimů spínací/rozpínací (NC/NO) s nastavitelnou hysterezí. Zpravidla definováno na úrovně 100, 115 a 125 % nosnosti.
Bezpečnostní zapojení Relé se integruje přímo do okruhu pomocného relé stykače zdvihu (pro pohyb vzhůru).
3. Logika měření a nastavovací funkce
Metoda kalibrace Přímo v jednotkách (kg, t). Lze využít jakékoliv břemeno s váhou min. 20 % z maximální povolené nosnosti stroje. Volitelné nastavení dílku.
Algoritmy zátěže Samostatné vyhodnocení zdvihu 1, zdvihu 2 a jejich kumulovaného součtu. Vypínatelná stabilizace dynamického rázu.
Rozhraní uvnitř skříně 10mm LED displej, 4 ovládací mikrotlačítka, informační diody aktivity relé.
4. Konstrukční provedení a montážní detaily
Stavební materiál a výdrž Vysoce robustní kov s těsněním. Dimenzováno pro střídání exteriérových/interiérových teplot od -20 do +60 °C.

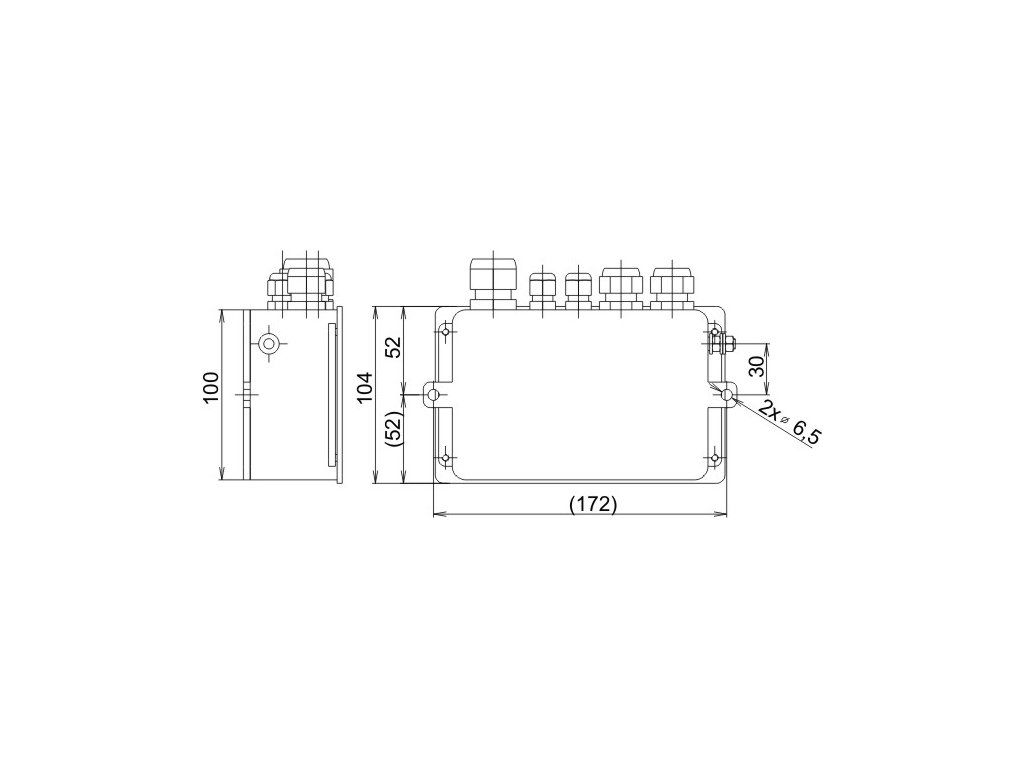

Rozměry krytu (Š×V×H) Přibližně 170 × 104 × 58 mm
Fixace a připojení vodičů 2 montážní body (průměr 6,5 mm). WAGO svorkovnice (pro max. průřez vodiče 2,5 mm²) včetně svorky pro uzemnění.
Vstupní průchodky 1× PG7 (pro kabely od obou snímačů síly), 2× PG11 a 1× PG16 (napájení, relé výstupy, kontaktní blokace).

Vyvíjíme a vyrábíme bezpečnostní prvky, za kterými si stojíme. Jelikož tento systém vzniká kompletně pod našima rukama, jsme připraveni vám poskytnout absolutní odbornou garanci. Pokud právě řešíte modernizaci jeřábu se dvěma zdvihy, nevíte si rady se sladěním snímačů nebo potřebujete navrhnout úpravu na míru vašim reléovým obvodům, zavolejte našim inženýrům. Postaráme se o to, aby vaše technika splňovala ta nejpřísnější bezpečnostní kritéria.

Sekce odborných dotazů pro model OP5-2A (FAQ)

Jak je řešeno vyhodnocování, když je jeden zdvih zatížen více než druhý?

Přesně v tom spočívá síla této vyhodnocovací jednotky. Procesor neustále porovnává tři hodnoty: zátěž prvního lana, zátěž druhého lana a jejich společný součet. I když je celkový součet obou zdvihů v normě, ale jeden samostatný zdvih je nebezpečně přetížen (například kvůli nerovnoměrně uvázanému kusu kovu), omezovač to rozpozná a zdvih včas zablokuje.

Můžu na přístroj napojit dva konstrukčně odlišné snímače?

Rozhodně ano. Z hlediska naší elektroniky není nutné, aby byly oba tenzometry mechanicky identické. Můžete bez potíží zkombinovat například snímač v ložisku lanového bubnu se snímačem na pevném konci lana. Jedinou technickou podmínkou je, aby obě čidla disponovala stejnou specifikací signálu (cca 2 mV/V) a vyžadovala budící napětí 5VDC.

Jakým způsobem provedu roční kontrolní zkoušku zátěže, aniž by mi pojistka bránila ve zdvihu?

Pro tyto revizní účely je model OP5-2A vybaven vyhrazeným externím kontaktním vstupem. Jednoduše na něj přivedete signál ze statického spínače, čímž dočasně "uspíte" hlídací algoritmus. Díky tomu si můžete jeřáb úředně otestovat extrémním zkušebním břemenem a po rozepnutí kontaktu se plná ochrana opět ihned aktivuje.

Rozpozná systém rozdíl mezi kritickým přetížením a pouhým zhoupnutím břemene?

Ano, systém je proti těmto výkyvům velmi odolný. Při zahájení pohybu dojde často k tzv. dynamickému rázu – břemeno s sebou "trhne" a na zlomky vteřiny vygeneruje obrovskou sílu. Zabudovaný digitální filtr tyto krátké datové špičky inteligentně vyhlazuje, aby nedocházelo k falešnému shazování stykačů při jinak zcela plynulé práci.
