OP5+4SD - Omezovač přetížení pro výtahové kabiny se 4 snímači pod podlahu - SADA

Kód: FRT_OP_FRT_007_01 30126/10-2 30126/10-3 30126/10-4 30126/24 FRT_OP_FRT_007_06 FRT_OP_FRT_007_07 FRT_OP_FRT_007_08 FRT_OP_FRT_007_09 FRT_OP_FRT_007_10 FRT_OP_FRT_007_11 FRT_OP_FRT_007_12 FRT_OP_FRT_007_13 FRT_OP_FRT_007_14 FRT_OP_FRT_007_15 FRT_OP_FRT_007_16 FRT_OP_FRT_007_17 FRT_OP_FRT_007_18 FRT_OP_FRT_007_19 FRT_OP_FRT_007_20 Zvolte variantu
NÁŠ TIP
Neohodnoceno
19 348 Kč 15 990 Kč bez DPH Měrná cena:
Skladem Skladem Skladem Skladem Skladem Skladem Skladem Skladem Skladem Skladem Skladem Skladem Skladem Skladem Skladem Skladem Skladem Skladem Skladem Skladem Zvolte variantu
Zvolená varianta není k dispozici. Reset vybraných parametrů.
Možnosti doručení

Potřebujete rozložit měření hmotnosti v rozměrné výtahové kabině do více bodů? Naše prémiová sada spojuje průmyslový omezovač OP5 se čtyřmi přesnými tenzometrickými snímači SD, ideálními pro strategické rozmístění pod podlahu kabiny nebo do lanových závěsů. Systém s volitelnou kapacitou čidel (300 až 1300 kg) se pyšní přepěťovou ochranou tř. D a chytrou softwarovou filtrací, která zabraňuje zablokování výtahu při pohybu pasažérů. Odborné řešení navržené a vyráběné v ČR.



Detailní informace

Česká firma s tradicí
Česká firma s tradicí
Na trhu od 1991
Produkty vlastní výroby
Produkty vlastní výroby
Vyrábíme je přímo u nás
Pečlivě vybraný sortiment
Pečlivě vybraný sortiment
Od ověřených dodavatelů
Nevíte si rady?
Nevíte si rady?
Pomůžeme vám vybrat

Detailní popis produktu

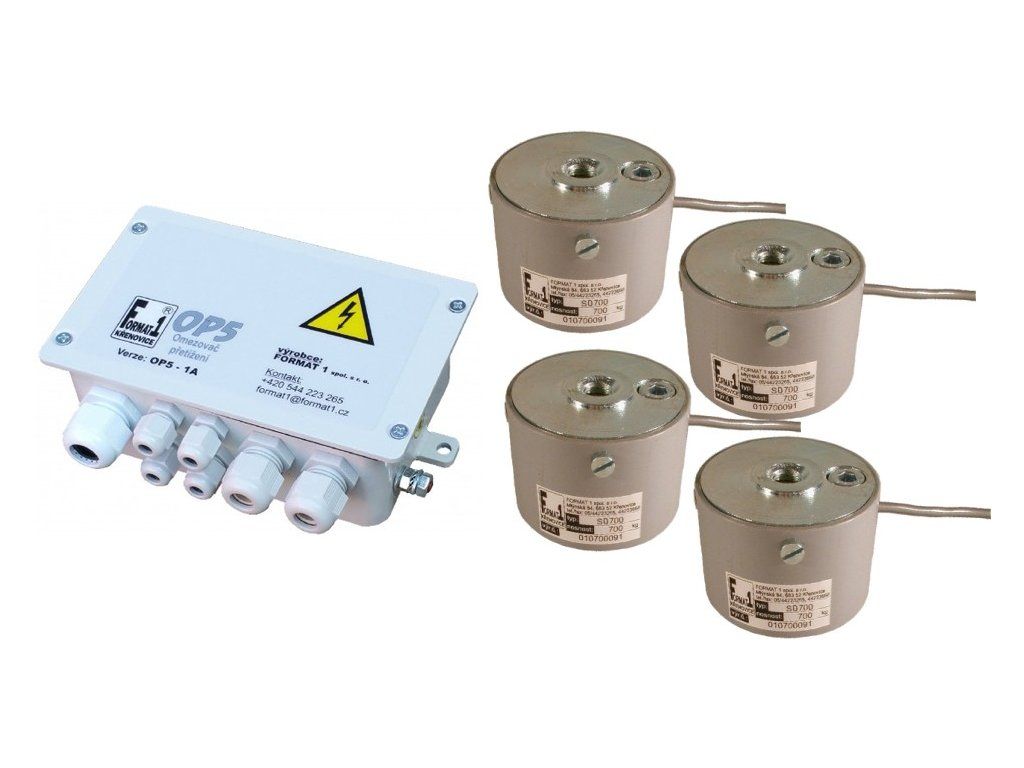

Výtahový set: Elektronika OP5 a čtyři snímače zátěže SD

Když standardní dvoubodové měření nestačí, nastupuje naše rozšířená bezpečnostní sada OP5+4SD. Tento komplet, sestávající z vyhodnocovací jednotky a hned čtyř tenzometrických senzorů, je určen pro rozměrnější osobní i nákladní výtahové kabiny. Čtyřbodové snímání podlahy (či rozložení do závěsu lan) zaručuje, že i extrémně asymetricky umístěný náklad bude řídicím mikroprocesorem zaznamenán s absolutní přesností, čímž se radikálně snižuje riziko destrukce pohonného ústrojí.

Odfiltrování rázů a stabilita v průmyslu

Rozjezd výtahu, brzdění, nebo pouhý nástup cestujících způsobuje chvění, které by mohlo neustále generovat hlášení o přetížení. Z toho důvodu je elektronika OP5 vybavena nastavitelným digitálním filtrem, jenž tyto krátké silové rázy dokonale ignoruje. Zařízení navíc netrpí výpadky ani ve strojovnách se silným elektromagnetickým rušením od měničů, a to díky integrované hardwarové ochraně (třída D) na vstupu napájení.

Konfigurace nosnosti a bleskové nastavení

Abyste systém dokonale sladili s parametry vaší šachty, můžete si přímo na této stránce zvolit požadovanou nosnost dodávaných snímačů (300, 500, 700, nebo 1300 kg). Samotné zprovoznění na místě je pak dílem okamžiku. Kalibrace nevyžaduje maximální zátěž – do kabiny stačí vložit testovací závaží převyšující 20 % povolené tonáže a hodnotu jednoduše naklikat na vnitřním LED displeji. Reléová kaskáda se následně postará o adekvátní signalizaci naplněnosti nebo havarijní blokaci rozjezdu.

Technické parametry výtahového kompletu OP5+4SD

1. Obsah balení a možnosti čidel
Konfigurace balení 1× vyhodnocovací jednotka OP5, 4× tenzometrický snímač SD
Dostupné nosnosti snímačů 300 kg, 500 kg, 700 kg, nebo 1300 kg
Možnosti instalace Skrytá montáž pod podlahu kabiny, nebo upevnění do závěsu lan
2. Elektronika, napájení a ochrany
Volitelné napájení Stejnosměrné: 12VDC, 10–40VDC
Střídavé: 24VAC, 32VAC, 36VAC, 42VAC, 48VAC, 230VAC
Vstupní ochranný prvek Přepěťová a odrušovací ochrana tř. D (přímo na vstupu napájení)
Výstupní reléová kaskáda 3 na sobě nezávislá relé (250VAC / 1A). Nastavení NC/NO vč. hystereze. (Obvykle signalizuje: zatíženo, plno, kritické přetížení)
Dostupné vstupy 1× tenzometrické rozhraní (od všech čidel), 1× kontaktní (slouží k vyblokování měření při jízdě kabiny)
3. Logika měření a nastavování
Metodika kalibrace Cejchování pomocí břemene o hmotnosti min. 20 % z maximální nosnosti výtahu. Přímé zadávání v kg/t (volitelný dílek).
Eliminace rázů Zabudovaná (a volitelně vypínatelná) digitální filtrace tlumící otřesy od pohybujících se osob v kabině.

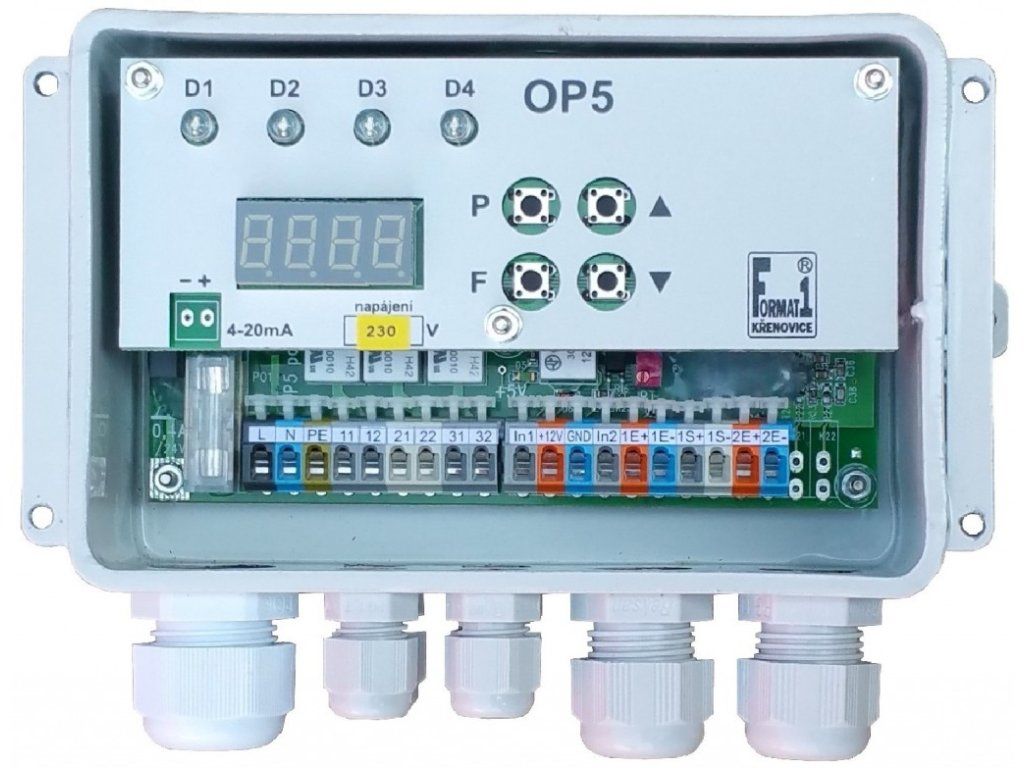

Uživatelské rozhraní Vnitřní LED displej doplněný o 4 nastavovací mikrotlačítka.
4. Mechanické vlastnosti a připojení
Odolnost materiálu Masivní kovová skříň opatřená gumovým těsněním, určená pro teploty od -20 °C do +60 °C.

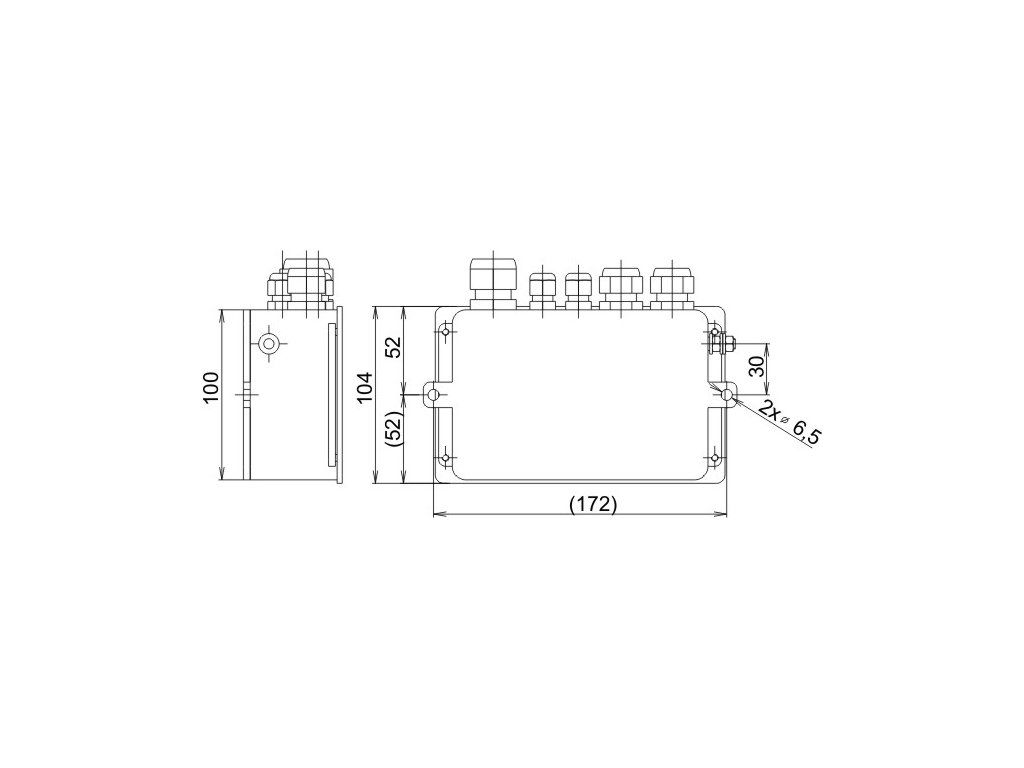

Velikost šasi (Š×V×H) Cca 172 × 104× 58mm
Svorkovnice a upevnění Rychlosvorky WAGO (pro průřezy max. 2,5 mm²), zemnicí svorka. Montáž přes 2 otvory (Ø 6,5 mm).
Vyvedení kabeláže 4× PG7 (přímo pro kabely od všech senzorů), 2× PG11, 1× PG16 (napájení a signalizace).

Plánujete montáž rozměrné výtahové kabiny a potřebujete technologickou jistotu? Jako tvůrci a přímí výrobci těchto systémů disponujeme technickým zázemím, které vám garantuje okamžitou pomoc. Pokud zvažujete, zda je pro vaši kabinu lepší použít 4 snímače pod podlahu, nebo čidla na lana, případně váháte s výběrem vhodného napětí, zavolejte našim vývojářům. Navrhneme řešení, které bude stoprocentně bezpečné.

Sekce odborných dotazů pro čtyřbodovou sadu (FAQ)

Jak je řešeno připojení všech čtyř snímačů do jedné řídicí jednotky?

Jednotka OP5 je na vícebodové měření fyzicky uzpůsobena. Skříňka disponuje hned čtyřmi průchodkami PG7, kterými svedete kabely od všech dodaných čidel SD bezpečně dovnitř. Uvnitř se zapojí do sdružené WAGO svorkovnice. Mikroprocesor si následně jejich celkový elektrický odpor sečte a převede na celkovou zátěž působící na podlahu výtahu.

Jaká je hlavní výhoda instalace čtyř snímačů oproti dvěma?

Zásadním přínosem je absolutní eliminace chyb při excentrickém uložení nákladu. Pokud do rozměrného nákladního výtahu nastoupí hlouček lidí pouze do jednoho rohu, nebo tam naložíte těžkou paletu materiálu, dvoubový systém by to mohl vyhodnotit zkresleně. Čtyřbodové rozmístění snímačů pod rohy podlahy garantuje 100% přesnost bez ohledu na to, kde se zátěž v kabině nachází.

Je nutné omezovač před jízdou nějak softwarově odpojovat?

Ano, pro spolehlivou funkci je to nezbytné. Chvění kabiny v lištách za jízdy totiž neustále mění dynamickou hmotnost. Proto se externí kontaktní vstup omezovače propojuje s rozvaděčem výtahu. Jakmile dá rozvaděč povel k jízdě, omezovač je dočasně vyblokován (přestane hlásit přetížení) a aktivuje se opět ihned, jakmile výtah dorazí do patra.

Ochrání jednotka výtah i před neukázněnými cestujícími, kteří uvnitř skáčou?

Zcela určitě. Pro tyto případy je v softwaru integrována digitální filtrace. Ta umí spolehlivě odlišit trvalou reálnou hmotnost (nově přistoupivší člověk) od silných, ale velmi krátkých rázových otřesů, které vznikají poskočením nebo upuštěním těžkého zavazadla. Výtah se tak zbytečně nezablokuje.
