Omezovač přetížení OP5-1A pro mostové jeřáby či kladkostroje, s 1 zdvihem

Kód: FRT_OP_FRT_002_01 FRT_OP_FRT_002_02 FRT_OP_FRT_002_03 FRT_OP_FRT_002_04 FRT_OP_FRT_002_05 Zvolte variantu
Neohodnoceno
10 878 Kč 8 990 Kč bez DPH Měrná cena:
Skladem Skladem Skladem Skladem Skladem Zvolte variantu
Zvolená varianta není k dispozici. Reset vybraných parametrů.
Možnosti doručení

Zamezte nebezpečným haváriím a poškození vašich zdvihacích zařízení. Námi vyráběný mikroprocesorový omezovač OP5-1A představuje špičkovou přetěžovací pojistku, která nepřetržitě analyzuje zatížení vašeho jeřábu či kladkostroje. Vyniká vysokou odolností díky robustnímu kovovému šasi, funkcí ignorování dynamických rázů a velmi snadnou kalibrací. Nakupujete přímo od výrobce s garancí odborné podpory.



Detailní informace

Česká firma s tradicí
Česká firma s tradicí
Na trhu od 1991
Produkty vlastní výroby
Produkty vlastní výroby
Vyrábíme je přímo u nás
Pečlivě vybraný sortiment
Pečlivě vybraný sortiment
Od ověřených dodavatelů
Nevíte si rady?
Nevíte si rady?
Pomůžeme vám vybrat

Detailní popis produktu

Mikroprocesorový omezovač přetížení OP5-1A

Při práci s těžkými břemeny nenechávejte nic náhodě. Zabezpečte své portálové či mostové jeřáby, kladkostroje a další zdvihací mechanismy spolehlivou přetěžovací pojistkou OP5-1A. Tato vyhodnocovací jednotka nepřetržitě sbírá a analyzuje data z připojeného tenzometrického snímače. Jakmile zjistí překročení bezpečné meze zatížení, okamžitě reaguje a brání dalšímu pohybu, čímž chrání techniku před zničením i zdraví vašich pracovníků.

Chytře řešená elektronika pro plynulý chod

Klíčovou výhodou našeho systému je schopnost rozpoznat reálné přetížení od běžných výkyvů. Zařízení je vybaveno vypínatelnou digitální filtrací, která funguje jako stabilizátor dynamických rázů. Během počátečního trhnutí při zvedání břemene se tak vyhnete falešným poplachům a nechtěnému odpojování stykačů. Ke snadnému statickému testování při povinných revizích je navíc jednotka osazena speciálním kontaktním vstupem pro dočasnou blokaci ochranné funkce.

Robustní zpracování z vlastní výroby

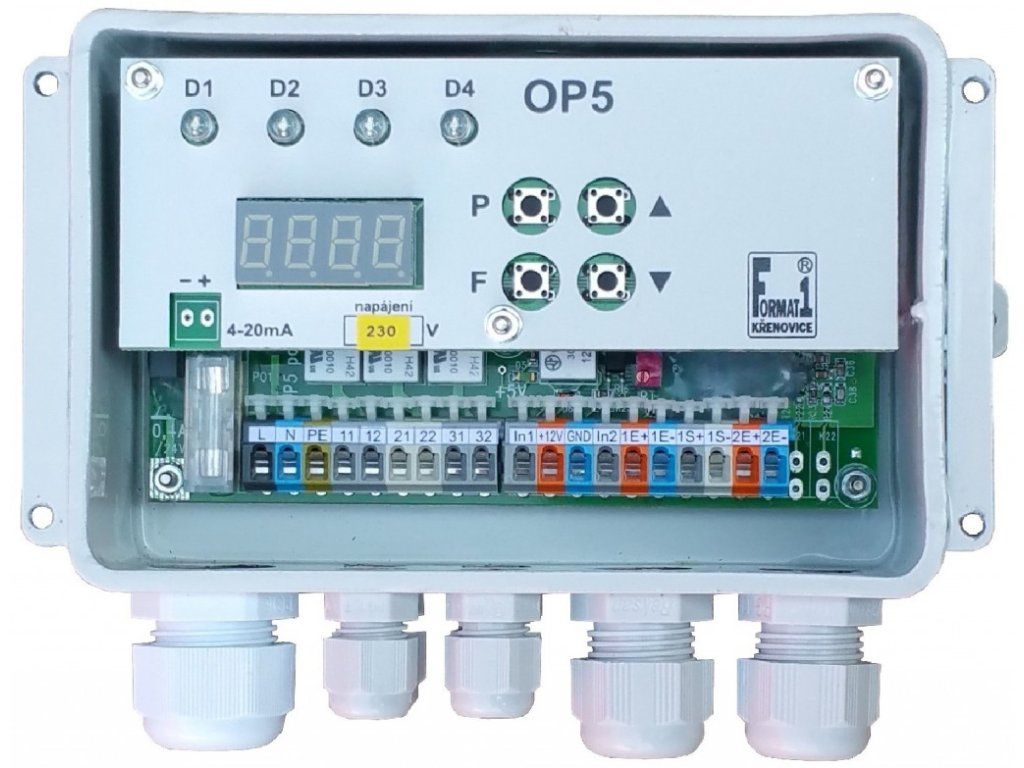

Tento model kompletujeme přímo v našem závodě, a proto ručíme za jeho nekompromisní kvalitu. Vnitřní elektroniku jsme usadili do vysoce odolné kovové skříňky s pogumovaným víkem, takže omezovač bez zaváhání zvládne vnitřní průmyslové haly i nepříznivé venkovní podmínky v teplotách od -20 do +60 °C. Uvnitř nechybí kvalitní WAGO svorky pro rychlou a pevnou instalaci kabeláže.

Celý systém se snadno kalibruje pomocí čelních tlačítek a LED displeje přímo v reálných jednotkách (kilogramy nebo tuny). Kompatibilita je zaručena s jakýmkoliv tenzometrickým snímačem síly (např. typy na lano či do ložisek) vyžadujícím napájení 5VDC a poskytujícím výstup okolo 2mV/V.

Technická a konstrukční specifikace omezovače OP5-1A

Použití a kompatibilita
Podporovaná zařízení Mostové jeřáby, portálové jeřáby, kladkostroje, jedno/dvounosníkové jeřáby (1 zdvih)
Snímače síly Řady SL (na lano), LB (ložisko bubnu), VK (vyrovnávací kladka) a další s výstupem cca 2 mV/V a napájením 5 V DC
Napájení, vstupy a výstupy
Volitelné napájení OP5 10–30 V DC, 24 V AC, 42 V AC, 48 V AC, 230 V AC
Vstupy 1× tenzometrický (snímač), 1× kontaktní (dočasná blokace ochrany)
Výstupní relé 3 zcela nezávislá relé (250 V AC / 0,5 A), volitelné zapojení NC/NO, nastavitelná hystereze
Funkce a ovládání
Způsob kalibrace Přímo v jednotkách hmotnosti (kg, t) pomocí břemena o min. 20 % max. nosnosti
Softwarová výbava Vypínatelná digitální filtrace pro potlačení dynamických rázů při "trhnutí" břemene
Zobrazovací prvky 10mm LED displej, 4 nastavovací tlačítka, stavové LED diody relé
Konstrukce a připojení
Materiál a odolnost Bytelná kovová krabička s těsněním, vhodná pro vnitřní i vnější použití (-20 až +60 °C)

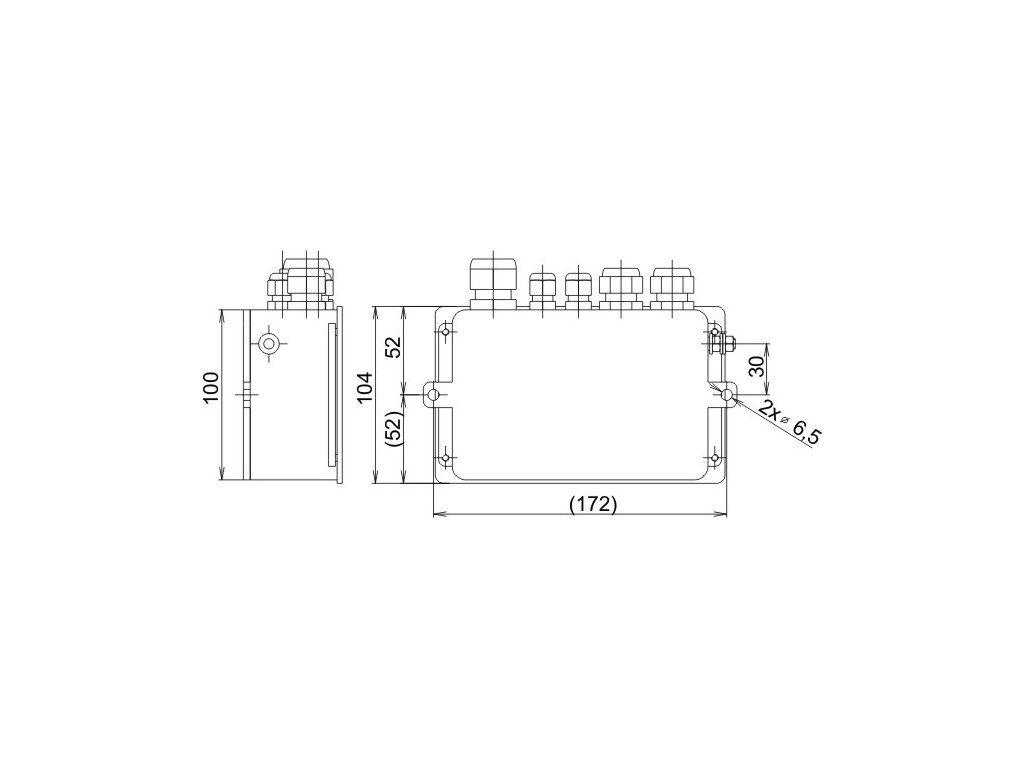

Fyzické rozměry Cca 170 × 104 × 58 mm
Zapojení a konektivita WAGO svorky (max 2,5 mm²), zemnicí svorka, 1× PG7, 2× PG11, 1× PG16

Potřebujete s výběrem poradit nebo řešíte atypický zdvihací systém? Žádný problém. Omezovače OP5-1A vyrábíme přímo u nás a dokonale známe jejich limity i možnosti. Spojte se s našimi techniky, popište nám parametry vaší manipulační techniky a my vám pomůžeme zvolit správné napětí, snímače i ideální způsob instalace přesně pro váš provoz.

Často kladené dotazy (FAQ)

K čemu přesně slouží tři nezávislá výstupní relé?

Díky třem samostatným relé můžete vytvořit chytrou kaskádu zabezpečení. V praxi se často první relé nastavuje například na 100 % zátěže (aktivuje se světelná či zvuková výstraha), druhé na 115 % a až třetí relé při 125 % definitivně rozpojí obvod stykače a fyzicky zablokuje další zdvih jeřábu.

Můžu s touto pojistkou provádět úřední statické zkoušky jeřábu?

Ano, mysleli jsme na to. Zařízení je vybaveno speciálním kontaktním vstupem pro dočasnou blokaci. Po připojení externího spínače vyřadíte pojistku z činnosti a můžete provést revizní testy nadměrnou zátěží bez toho, aby vám omezovač neustále přerušoval chod.

Způsobí rozhoupání nebo prudké zvednutí břemene falešný poplach?

Ne, pokud zapnete zabudovanou digitální filtraci. Tento prvek softwarově stabilizuje vstupní data ze snímače a dokáže ignorovat krátkodobé špičky vzniklé právě při dynamickém rázu na lano. Jeřáb se tak nebude zbytečně zastavovat při běžné manipulaci.

S jakými tenzometry je tento systém slučitelný?

Je vysoce univerzální. Omezovač OP5-1A bez problémů načte data z jakéhokoliv standardního tenzometrického čidla, které dodává výstupní signál kolem 2 mV/V a je stavěné na napájení 5VDC. Propojíte jej tedy bez potíží se snímači na lanech, ložiskách bubnů nebo ve vyrovnávacích kladkách.
