SL1 - Snímač síly na pevný konec lana či pod vyrovnávací kladku, lano 6,3 mm - 18 mm

Kód: FRT_OP_FRT_011_01 FRT_OP_FRT_011_02 FRT_OP_FRT_011_03 FRT_OP_FRT_011_04 FRT_OP_FRT_011_05 FRT_OP_FRT_011_06 FRT_OP_FRT_011_07 FRT_OP_FRT_011_08 FRT_OP_FRT_011_09 FRT_OP_FRT_011_10 FRT_OP_FRT_011_11 FRT_OP_FRT_011_12 FRT_OP_FRT_011_13 FRT_OP_FRT_011_14 FRT_OP_FRT_011_15 FRT_OP_FRT_011_16 FRT_OP_FRT_011_17 FRT_OP_FRT_011_18 FRT_OP_FRT_011_19 FRT_OP_FRT_011_20 FRT_OP_FRT_011_21 FRT_OP_FRT_011_22 FRT_OP_FRT_011_23 FRT_OP_FRT_011_24 FRT_OP_FRT_011_25 FRT_OP_FRT_011_26 FRT_OP_FRT_011_27 Zvolte variantu
NÁŠ TIP
Neohodnoceno
10 285 Kč 8 500 Kč bez DPH Měrná cena:
Skladem Skladem Skladem Skladem Skladem Skladem Skladem Skladem Skladem Skladem Skladem Skladem Skladem Skladem Skladem Skladem Skladem Skladem Skladem Skladem Skladem Skladem Skladem Skladem Skladem Skladem Skladem Zvolte variantu
Zvolená varianta není k dispozici. Reset vybraných parametrů.
Možnosti doručení

Chcete efektivně chránit svou zvedací techniku, ale nemůžete zasahovat do její nosné konstrukce? Průhybový tenzometrický snímač řady SL1 se jednoduše instaluje pouhým upnutím na stávající pevné lano (o průměru 6,3 až 18 mm) nebo pod vyrovnávací kladku. Přístroj není nosným prvkem, což radikálně zlevňuje a urychluje jeho montáž na kladkostroje i mostové jeřáby. Vyberte si z desítek variant tažných sil (od 0,68 t do 5 t) a spolehněte se na precizní český výrobek určený pro vnitřní i drsné venkovní podmínky.



Detailní informace

Česká firma s tradicí
Česká firma s tradicí
Na trhu od 1991
Produkty vlastní výroby
Produkty vlastní výroby
Vyrábíme je přímo u nás
Pečlivě vybraný sortiment
Pečlivě vybraný sortiment
Od ověřených dodavatelů
Nevíte si rady?
Nevíte si rady?
Pomůžeme vám vybrat

Detailní popis produktu

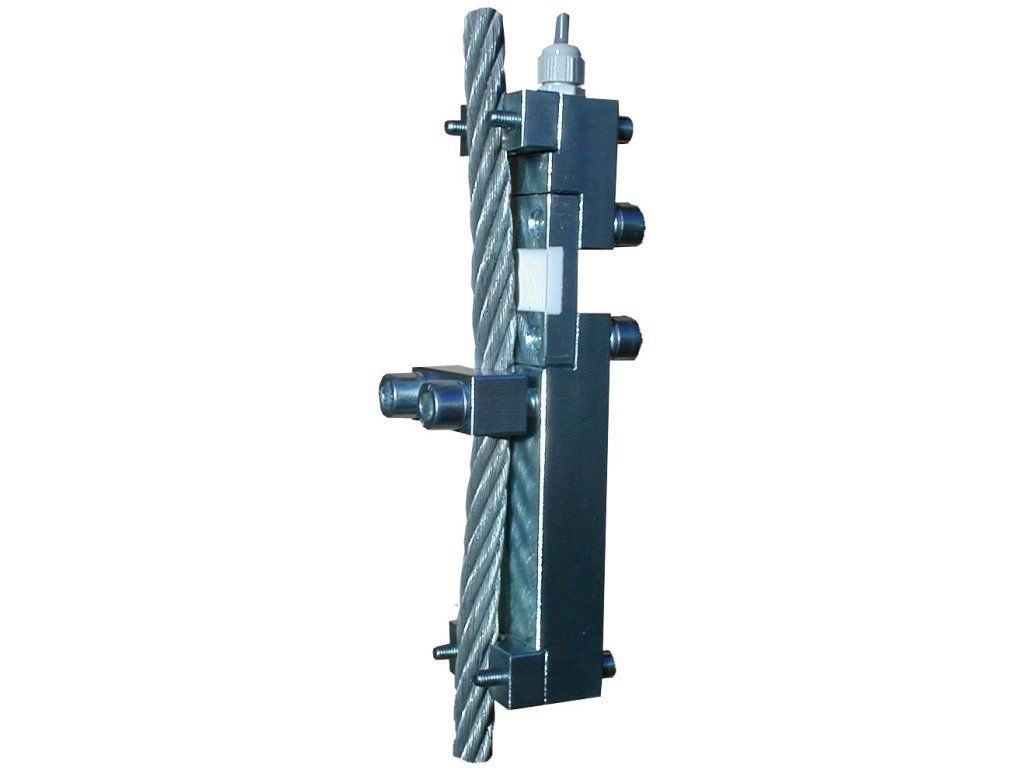

Průhybový snímač síly SL1 pro upnutí na jeřábové lano

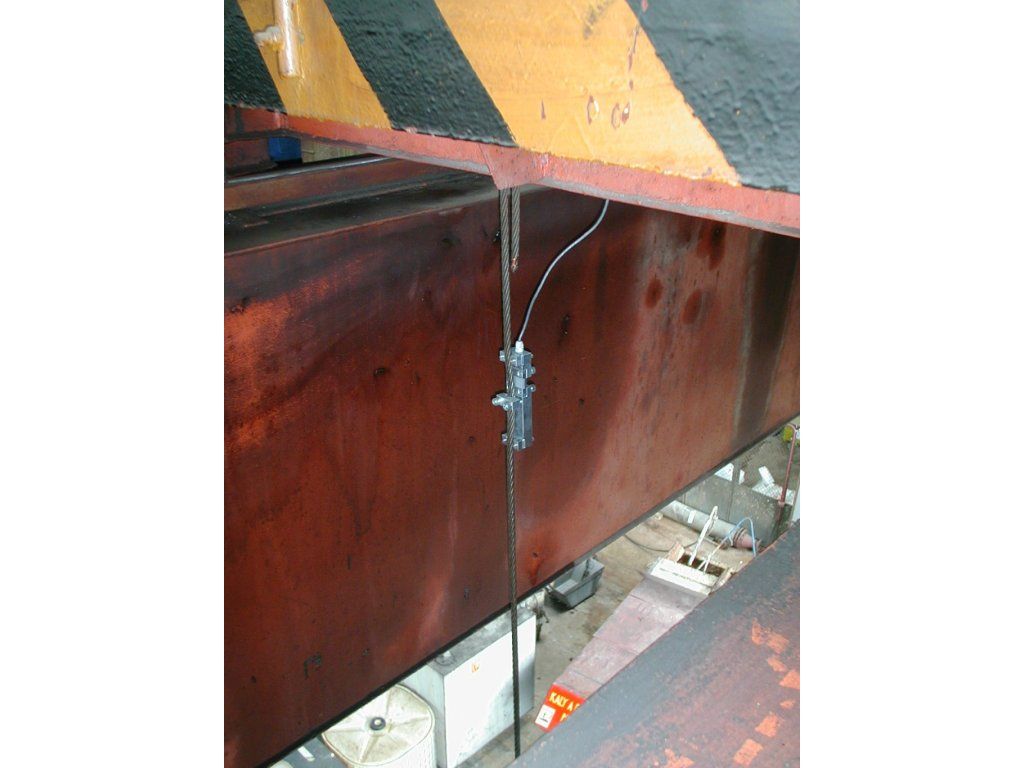

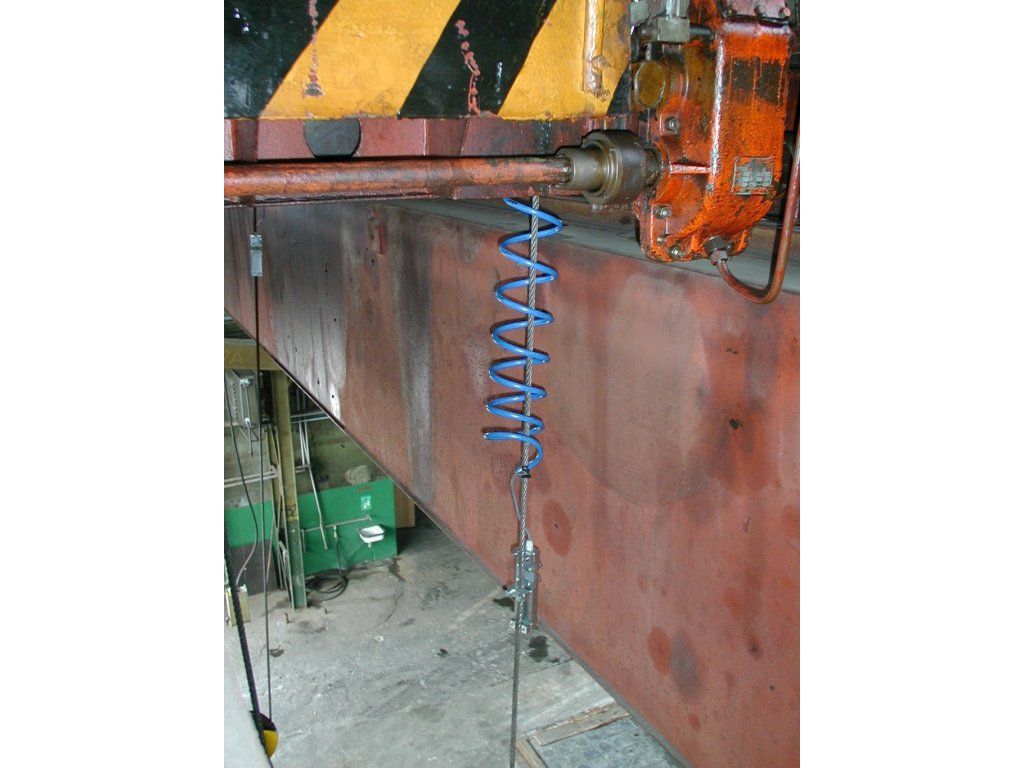

Zajištění spolehlivé ochrany proti přetížení jeřábu často naráží na technologickou složitost montáže bezpečnostních prvků. Tenzometrický snímač řady SL1 tento problém elegantně řeší. Místo toho, aby tvořil nový článek v nosném řetězci stroje, instaluje se zvenčí. Integrovanými svorkami se pevně přichytí buď na pevný konec lana, nebo bezprostředně pod vyrovnávací kladku. Je navržen pro standardní ocelová lana s průměrem v rozmezí 6,3 mm až 18 mm.

Fyzikální princip měření: Jak průhybový tenzometr funguje?

Kouzlo tohoto modelu spočívá v jeho unikátní mechanice. Snímač po upnutí na lano vytvoří mírný, přesně definovaný průhyb (vychýlení lana) přes svůj středový měřicí bod. Jakmile začne jeřáb zvedat břemeno a tah v laně se začne zvyšovat, napínané lano má fyzikální tendenci se opět narovnat do původní osy. Tato tendence vyvíjí kolmý tlak na středový tenzometrický článek senzoru. Elektronika uvnitř tuto deformační sílu vysoce přesně změří a plynule ji převede na elektrický signál pro řídicí jednotku omezovače. Díky tomuto principu senzor nepřerušuje nosnou trasu břemene.

Bezpečná investice s možností venkovního nasazení

Díky tomu, že přístroj není primárním nosným dílem, nevyžaduje jeho montáž složité rozebírání kladnic či jeřábových koček. Vzhledem k průmyslové nátuře tohoto zařízení je elektronika dimenzována pro vnitřní i otevřené venkovní provozy. Pro exponovaná místa lze navíc systém doplnit o volitelný ocelový kryt SLK1, který tenzometrii štítí před prudkým deštěm, poryvy větru a nechtěným mechanickým poškozením (např. úderem háku).

Technická specifikace a parametry průhybového snímače SL1

1. Kompatibilita s technikou
Standardní místo instalace Upnutí na pevný konec lana, případně montáž těsně pod vyrovnávací kladku
Rozsah průměrů lana 6,3 mm až 18,0 mm (konstrukce lana musí umožnit bezpečné sevření svorkami)
Konstrukční role Snímač nenahrazuje nosný prvek. Funguje výhradně jako nasazovací měřicí periferie.
2. Metodika měření a nosnostní limity
Princip sběru dat Analýza kolmého tlaku vznikajícího při snaze lana o narovnání vlastního průhybu
Maximální tažné síly v laně
(Vyberte požadovanou variantu v roletce)
6,8 kN (0,68 t) 11,8 kN (1,18 t)
7,0 kN (0,70 t) 12,6 kN (1,26 t)
7,3 kN (0,73 t) 13,4 kN (1,34 t)
7,5 kN (0,75 t) 14,4 kN (1,44 t)
7,8 kN (0,78 t) 15,4 kN (1,54 t)
8,1 kN (0,81 t) 16,7 kN (1,67 t)
8,4 kN (0,84 t) 18,2 kN (1,82 t)
8,8 kN (0,88 t) 20,0 kN (2,00 t)
9,2 kN (0,92 t) 22,3 kN (2,23 t)
9,6 kN (0,96 t) 25,0 kN (2,50 t)
10,0 kN (1,00 t) 26,6 kN (2,66 t)
10,6 kN (1,06 t) 33,4 kN (3,34 t)
11,2 kN (1,12 t) 40,0 kN (4,00 t)
50,0 kN (5,00 t)
Vhodné systémy Kladkostroje, mostové jeřáby a veškerá technika vyžadující omezovač přetížení
3. Mechanické provedení a příslušenství
Uchycovací mechanismus Základní čelisti spojené masivními šrouby pro fixaci na kabelu
Pracovní prostředí Bez omezení (interiér / exteriér)
Doporučený doplněk Ochranný kryt typu SLK1 (zásadní obrana vůči povětrnostním extrémům a nárazům)

Tápete ve výběru správné tažné síly pro vaše lano? Jsme inženýři z Format1 a veškerou průmyslovou senzoriku navrhujeme a produkujeme sami. Pokud si nejste jistí, zda se váš průměr lana (6,3–18 mm) snese s požadovanou tonáží, nebo zvažujete ideální umístění pod kladkou, obraťte se přímo na naši technickou podporu. Pomůžeme vám systém dimenzovat tak, aby sloužil přesně a spolehlivě dlouhé roky.

Často kladené otázky k průhybovému snímači (FAQ)

Jak mám správně vybrat hodnotu z roletky "Maximální tažná síla"?

Zlatým pravidlem je vždy zvolit nejbližší vyšší hodnotu vůči maximálnímu zatížení, kterému bude lano vystaveno. Pokud má například váš jeřáb na daném pevném konci lana spočítaný maximální tah 3,2 tuny, měli byste z naší nabídky zvolit variantu 33,4 kN (3,34 t). Tím zajistíte, že tenzometr bude pracovat ve svém optimálním měřicím rozsahu a nedojde k jeho nechtěnému přetížení a poškození.

Má smysl připlácet za ochranný kryt SLK1, když je snímač v hale?

Rozhodně to doporučujeme. I když v uzavřené hale neprší, jeřábová technika pracuje v dynamickém prostředí. Může se stát, že do snímače nechtěně narazí zavěšené břemeno, zhoupnutý hák, nebo o něj zavadí údržba. Bytelný ocelový kryt SLK1 absorbuje tyto tvrdé mechanické rány a ochrání citlivý tenzometrický článek ukrytý uvnitř.

Vyžaduje tento snímač k instalaci řezání nebo úpravu stávajícího lana?

Ne, a v tom spočívá jeho obrovská síla. Snímač SL1 se instaluje čistě povrchově. Konstrukci rozevřete, lano do ní vložíte a pomocí upínacích svorek snímač stáhnete. Nepotřebujete lano zkracovat, rozplétat, ani do něj lisovat žádná nová oka. Je to zcela nedestruktivní metoda montáže.
