Omezovač přetížení OP5-1A-DLT pro mostové jeřáby či kladkostroje, s 1 zdvihem
Kód: FRT_OP_FRT_003_01 FRT_OP_FRT_003_02 FRT_OP_FRT_003_03 FRT_OP_FRT_003_04 FRT_OP_FRT_003_05 Zvolte variantu



Související produkty
Detailní popis produktu
Omezovač přetížení OP5-1A-DLT pro jeřáby a kladkostroje
Bezpečnost provozu a prevence destrukce zdvihací techniky jsou absolutním základem v každé průmyslové hale. Mikroprocesorová jednotka OP5-1A-DLT funguje jako vysoce pokročilá přetěžovací pojistka, určená primárně pro mostové a portálové jeřáby, kladkostroje či jednonosníkové systémy s jedním zdvihem. Zařízení kontinuálně sbírá signály z tenzometrického čidla a efektivně chrání vaši technologii před nadměrným zatížením. Co tento model odlišuje, je maximální uživatelský komfort při údržbě a nastavování.
Externí ovládání a čelní průzor pro snadnou kontrolu

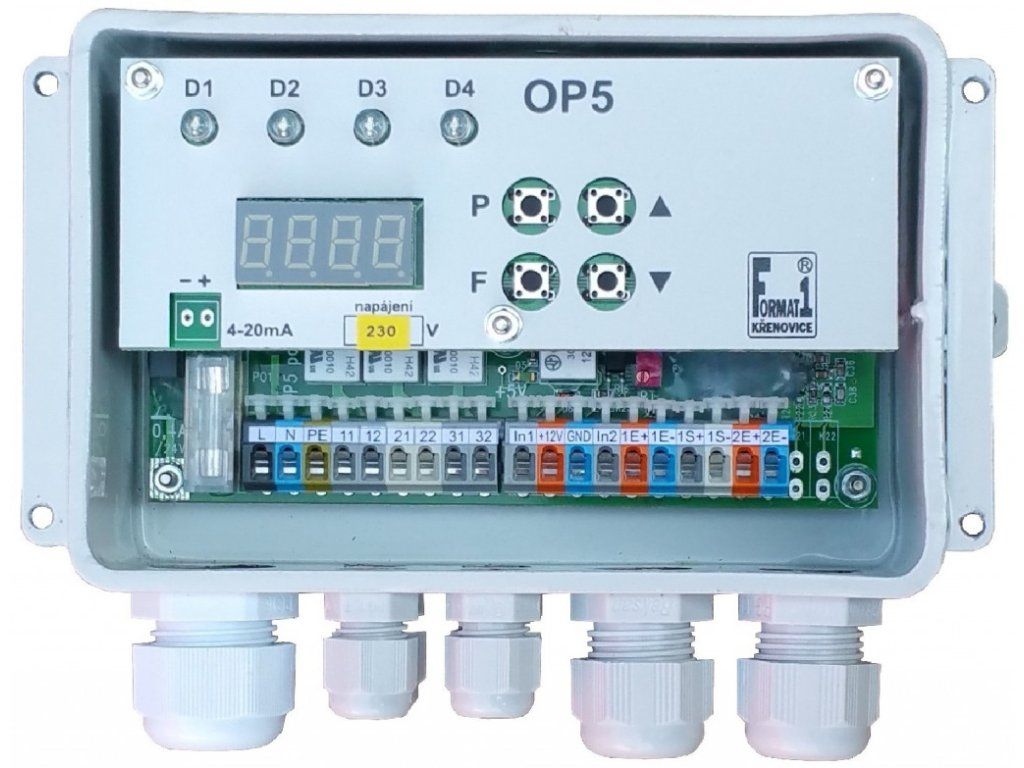

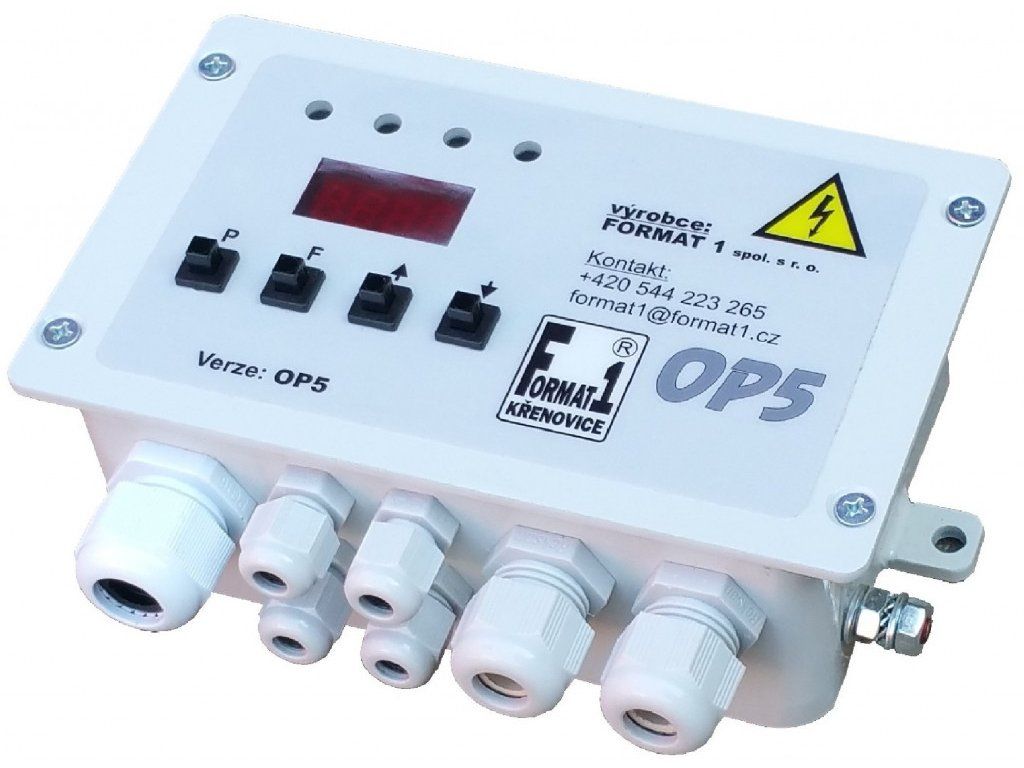

Verze DLT je speciálně navržena pro provozy, kde je kladen důraz na rychlou vizuální kontrolu a dostupnost ovládacích prvků. Skříňka je na čelní straně vybavena speciálním průzorem, pod kterým je jasně viditelný 10mm LED displej a stavové indikační diody výstupních relé. Přímo na panelu navíc naleznete čtyři ovládací tlačítka. Kalibraci, změnu hystereze nebo úpravu spínacích mezí tak provedete bleskově, aniž byste museli rozebírat šasi omezovače.
Stabilní chod bez falešných poplachů
Z praxe víme, že při odtrhávání břemene ze země vznikají silné dynamické rázy, které mohou běžné pojistky zmást a zablokovat chod. Náš omezovač proto disponuje chytrou digitální filtrací (kterou lze v případě potřeby deaktivovat). Tento filtr účinně tlumí počáteční "trhnutí", takže systém relé zbytečně neodpojuje stykač a obsluha může plynule pracovat. Zařízení se navíc bez problémů spojí s jakýmkoliv standardním tenzometrem napájeným 5VDC.
Technická a konstrukční specifikace uzlu OP5-1A-DLT
| 1. Využití a kompatibilní hardware | |
| Typy zdvihacích zařízení | Kladkostroje, mostové/portálové jeřáby, jednonosníkové/dvounosníkové (s 1 zdvihem) |
| Kompatibilita tenzometrie | Snímače řady SL (lano), LB (ložisko), VK (kladka) s výstupem ~2 mV/V a napájením 5VDC |
| 2. Elektrické parametry a rozhraní | |
| Napájecí napětí (výběr) | 10–30VDC, 24VAC, 42VAC, 48VAC nebo 230VAC |
| Specifikace vstupů | 1× měřicí tenzometrický vstup, 1× externí kontaktní (pro revize a testy) |
| Releové výstupy a spínání | 3 samostatná relé (250VAC/0,5A), nastavitelný režim (NC/NO) i hystereze spínání. Možnost nastavení úrovně sepnutí (obvykle 100, 115, 125 % nosnosti). |
| Zapojení výstupu | Do obvodu pomocného relé stykače zdvihu pro směr nahoru |
| 3. Logika, nastavení a zobrazení | |
| Čelní panel DLT | Průzor pro 10mm LED displej, stavové LED relé a 4 integrovaná kalibrační tlačítka |
| Proces kalibrace a měření | V jednotkách (kg, t), břemeno min. 20 % z max. nosnosti. Možnost nastavení dílku měření hmotnosti. |
| Eliminace "trhnutí" | Aktivní stabilizace dynamického rázu břemene (s možností deaktivace filtru) |
| 4. Mechanická ochrana a upevnění | |

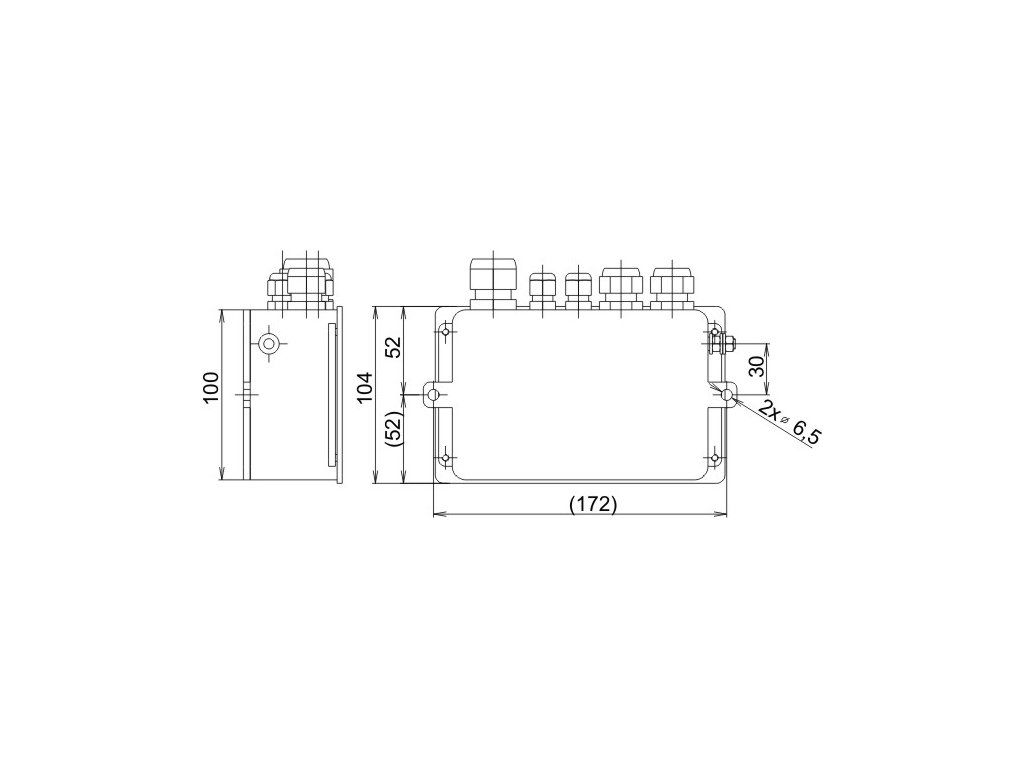

| Průmyslová skříňka | Odolný kov s gumovým těsněním víka, rozměr cca 170 × 104 × 58 mm |
| Odolnost vůči prostředí | Kalkulováno pro vnitřní/venkovní nasazení v rozsahu -20 °C až +60 °C |
| Svorkovnice a vývodky | WAGO (do 2,5 mm²), zemnicí svorka, 1× PG7, 2× PG11, 1× PG16 |
| Montáž | 2 montážní otvory o průměru 6,5 mm |
Plánujete montáž nebo si nevíte rady se specifikací? Omezovače přímo konstruujeme a vyrábíme, takže je známe do posledního šroubku. Ozvěte se našim inženýrům. Ochotně zkonzultujeme parametry vašeho jeřábu, poradíme se zapojením relé do obvodu stykačů nebo připravíme úpravu přímo pro váš průmyslový provoz.
Sekce odborných dotazů (FAQ)
Jaký je hlavní rozdíl oproti standardnímu modelu OP5-1A?
Klíčovým rozdílem je ergonomie nastavování a vizuální kontrola. Běžný model má displej a tlačítka ukrytá uvnitř pod šroubovaným krytem. Model OP5-1A-DLT disponuje proskleným průzorem a vyvedenými tlačítky přímo na čelní stranu. To extrémně zrychluje jakoukoliv rekalibraci nebo vizuální kontrolu stavu relé, protože technik nemusí otevírat obal a riskovat vniknutí nečistot do elektroniky.
Jak probíhá úřední revizní statická zkouška, když má jeřáb tuto pojistku?
Přesně pro tyto legislativní povinnosti jsme jednotku osadili vyhrazeným kontaktním vstupem. Při připojení externího přepínače na tento vstup se ochranná funkce dočasně vyblokuje. Můžete tak jeřáb kontrolovaně přetížit v rámci statické zkoušky, aniž by relé neustále rozepínala obvod směrem nahoru.
Jak omezovač vyhodnotí rázové trhnutí břemenem při startu zdvihu?
Běžné systémy by mohly tento silový ráz vyhodnotit jako kritické přetížení a zablokovat chod. Naše jednotka využívá nastavitelnou digitální filtraci, která slouží k potlačení této dynamické špičky. Jeřábník tak může plynule pokračovat v práci bez neustálých falešných výpadků stroje.
Je složité zapojit kabeláž k napájení a k relé?
Vůbec ne. Vnitřní uspořádání jsme navrhli pro maximální pohodlí montážníků. Krabice obsahuje masivní průchodky (PG7, PG11, PG16) pro bezpečné protažení kabelů a uvnitř na vás čekají moderní svorky WAGO, do kterých vodiče o průřezu až 2,5 mm² snadno a pevně zafixujete bez nutnosti složitého šroubování.
