Omezovač přetížení OP5-2A-DLT pro mostové jeřáby či kladkostroje, s 2 zdvihy na jedné kočce

Kód: FRT_OP_FRT_005_01 FRT_OP_FRT_005_02 FRT_OP_FRT_005_03 FRT_OP_FRT_005_04 FRT_OP_FRT_005_05 Zvolte variantu
Neohodnoceno
13 855 Kč 11 450 Kč bez DPH Měrná cena:
Skladem Skladem Skladem Skladem Skladem Zvolte variantu
Zvolená varianta není k dispozici. Reset vybraných parametrů.
Možnosti doručení

Zajišťujete bezpečný provoz jeřábové kočky, která disponuje dvojicí nezávislých zvedacích mechanismů? Náš špičkový bezpečnostní terminál OP5-2A-DLT nepřetržitě analyzuje tenzometrická data obou zdvihů i jejich celkovou sumu. Tato vylepšená verze vyniká transparentním čelním okénkem a vnějšími tlačítky, což radikálně usnadňuje servisní úkony i rekalibraci v těžkých provozech bez nutnosti demontáže krytu. Spolehněte se na bytelné kovové řešení přímo z naší vývojové dílny.



Detailní informace

Česká firma s tradicí
Česká firma s tradicí
Na trhu od 1991
Produkty vlastní výroby
Produkty vlastní výroby
Vyrábíme je přímo u nás
Pečlivě vybraný sortiment
Pečlivě vybraný sortiment
Od ověřených dodavatelů
Nevíte si rady?
Nevíte si rady?
Pomůžeme vám vybrat

Detailní popis produktu

Elektronická ochrana OP5-2A-DLT pro dvojité zdvihy s externím ovládáním

Kombinace dvou zvedacích ústrojí na jedné jeřábové kočce vyžaduje specifický přístup k bezpečnosti. Běžné systémy zde naráží na své limity, a proto jsme vyvinuli tenzometrický vyhodnocovač OP5-2A-DLT. Tento přístroj je dimenzován pro mostové, portálové i jednonosníkové jeřáby, kde exceluje schopností monitorovat zatížení naprosto komplexně. Zabráníte tak nejen haváriím způsobeným celkovým přetížením mostu, ale i poškození jednoho konkrétního lana při asymetrickém zavěšení materiálu.

Trojitá kontrola zátěže a filtrace rázů

Mikroprocesor uvnitř terminálu zpracovává data ze dvou připojených snímačů síly. Algoritmus vyhodnocuje zátěž prvního háku, zátěž druhého háku a současně neustále počítá jejich kumulovaný součet. Kterákoliv z těchto tří hodnot může nezávisle vyvolat bezpečnostní rozpojení obvodu. Pro hladkou manipulaci bez výpadků při prudším zvedání je systém vybaven vypínatelnou digitální filtrací, jež spolehlivě utlumí krátkodobé dynamické špičky (tzv. trhnutí).

Verze DLT: Komfortní servis díky čelnímu průzoru

Zkratka DLT označuje speciální konstrukci skříně určenou pro provozy, kde je kladen důraz na rychlost a čistotu údržby. Masivní kovový kryt je osazen průhledným okénkem, pod nímž okamžitě vidíte hodnoty na 10mm LED displeji i stavové diody relé. Co je však nejdůležitější – čtveřice kalibračních tlačítek je vyvedena přímo na plášť krabice. Nastavení hystereze, změnu dílku měření nebo novou kalibraci tak provedete z montážní plošiny, aniž byste museli otevírat šasi a riskovat zanesení elektroniky průmyslovým prachem.

Technická a konstrukční specifikace terminálu OP5-2A-DLT

A. Oblast použití a měřicí hardware
Podporovaná technika Jeřábové kočky se 2 zdvihy (mostové, portálové, kladkostroje)
Doporučené snímače síly Modely na lano (SL), tělesa ložisek bubnu (LB), vyrovnávací kladky (VK). Podpora tenzometrů s parametry 5VDC a výstupem cca 2 mV/V.
B. Elektrické vlastnosti a rozhraní
Volby napájecího napětí Na přání: 10–30VDC, 24VAC, 42VAC, 48VAC, 230VAC
Vstupní okruhy 2× tenzometrický kanál (od snímačů), 1× kontaktní vstup (pro vyblokování při testech)
Specifikace relé 3 nezávislá výstupní relé (250VAC / 0,5A). Nastavitelné coby spínací/rozpínací (NC/NO) vč. volitelné hystereze. Obvyklé spínací meze: 100, 115 a 125 %.
Integrace do řízení Přímé zapojení relé do obvodu pomocného stykače (směr zdvihu nahoru)
C. Interakce a softwarové funkce
Displej a ovládání Čelní průzor s viditelným 10mm LED displejem + diody relé. 4 vnější kalibrační tlačítka.
Základy kalibrace Přes břemeno (min. 20 % z max. nosnosti stroje). Ukazatel v t nebo kg s volitelným dílkem.
Softwarová filtrace Pokročilá stabilizace dynamických rázů břemene (možnost manuální deaktivace)
D. Mechanika a instalace
Použité materiály a krytí Robustní kov s vloženým gumovým těsněním víka. Vhodné pro interiér i exteriér (-20 °C až +60 °C).

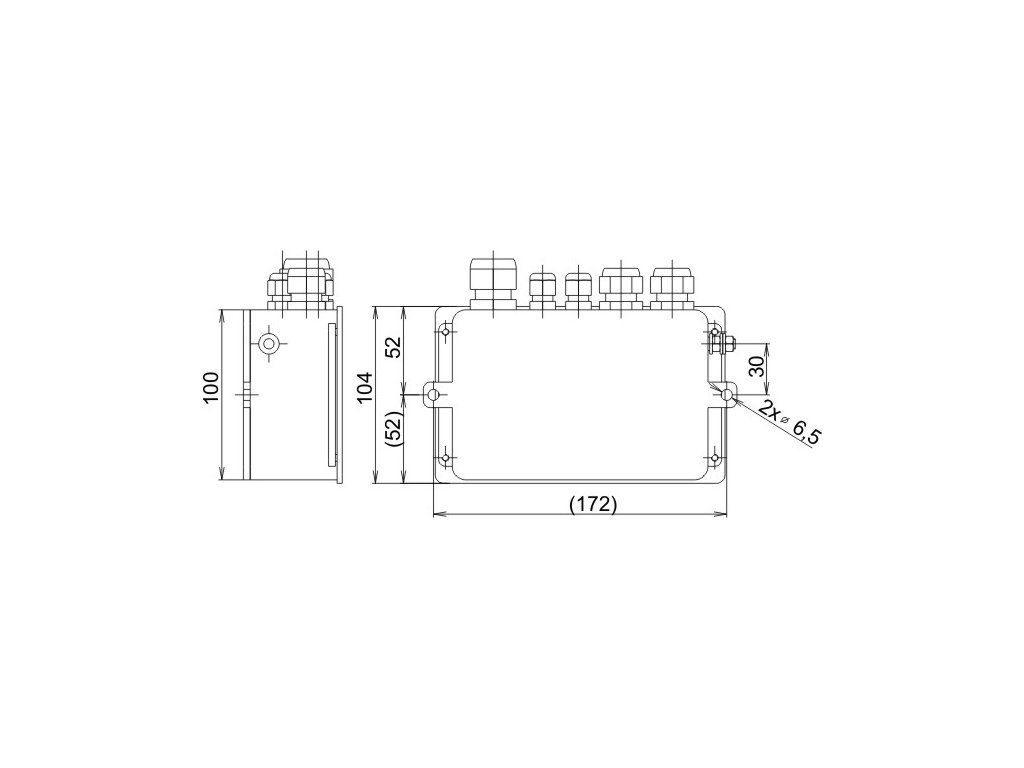

Rozměry (Š×V×H) Cca 170 × 104 × 58 mm
Fixace k jeřábu Přes 2 předvrtané otvory (průměr 6,5 mm)

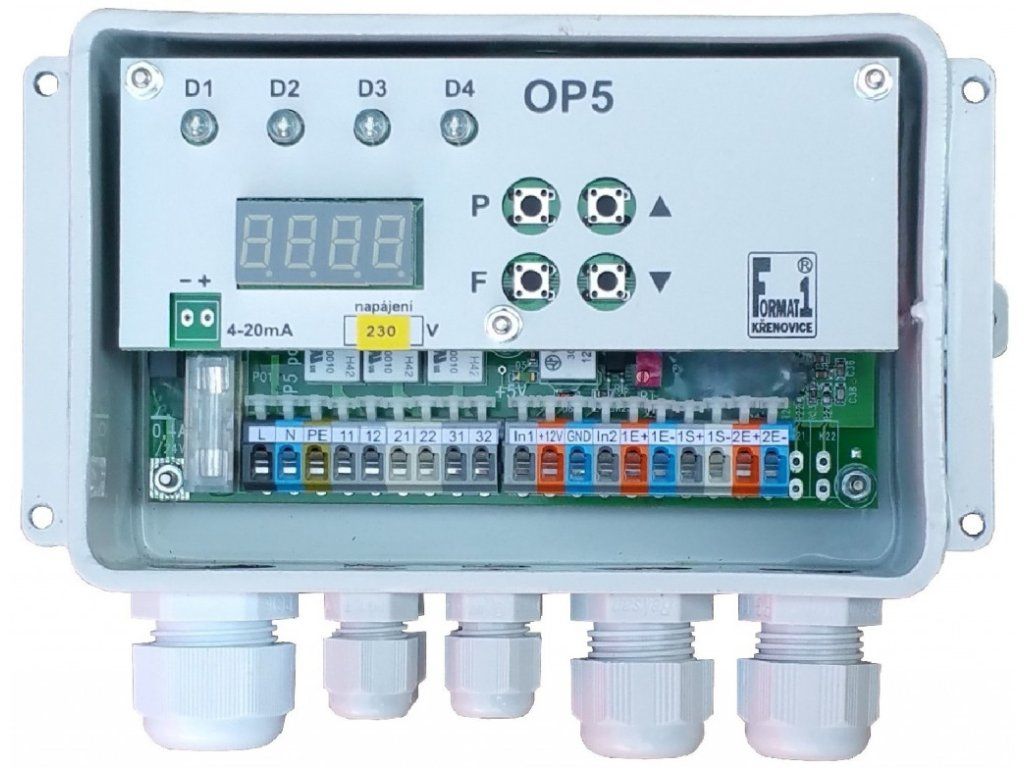

Vodiče a průchodky Vnitřní WAGO svorky pro rychlé zapojení (průřez do 2,5 mm²) a zemnící svorka. Přístup přes 1× PG7, 2× PG11 a 1× PG16.

Jsme vývojáři, kteří nenechávají nic náhodě. Hledáte expertní konzultaci? Tento přesný elektronický uzel navrhujeme i fyzicky kompletujeme přímo u nás. Pokud tápete ve specifikacích napětí, potřebujete poradit se zapojením na starší typy dvounosníkových jeřábů, nebo hledáte ucelené řešení na klíč, spojte se s naší technickou podporou. Zodpovíme vaše dotazy a vymyslíme tu nejefektivnější cestu.

Doplňující otázky (FAQ) ke konfiguraci DLT

V čem mi externí tlačítka a průzor v praxi nejvíce pomohou?

Zejména v rychlosti a prevenci závad. Standardní průmyslové omezovače musíte kvůli rekalibraci složitě rozšroubovat, čímž do skříně proniká vlhkost nebo jemný ocelový prach z haly. U verze DLT vše vidíte skrz utěsněné sklo a případné posuny v nastavení řešíte pouhým stiskem vnějších prvků přímo z lávky jeřábu.

Jak systém zareaguje, když se porouchá pouze jeden ze dvou snímačů?

Terminál analyzuje oba datové toky absolutně nezávisle. Pokud jeden z tenzometrů selže, přestane vysílat signál, nebo naopak pošle chybnou špičkovou hodnotu přesahující nastavenou mez, procesor to okamžitě zachytí a bezpečnostní relé rozpojí obvod dříve, než by mohlo dojít ke krizové situaci.

Lze zkoušet maximální limity nosnosti bez odpojování kabeláže?

Ano, zdlouhavé odpojování vodičů při revizích je minulostí. Zahrnuli jsme do obvodu speciální kontaktní vstup. Po jeho sepnutí (typicky skrytým revizním přepínačem) elektronika dočasně ignoruje hodnoty ze snímačů a vy můžete na kočku zavěsit těžké zkušební břemeno pro mechanický test pevnosti konstrukce.

Je uvnitř dostatek místa pro připojení silnějších kabelů od stykačů?

Vnitřní prostor je koncipován s ohledem na reálnou montáž. Ochranná skříňka disponuje kombinací různě velkých průchodek (včetně jedné velké PG16) a silové i datové vodiče se spojují pomocí moderních WAGO svorek. Ty bez problémů a bezpečně pojmou kabelové žíly až do průřezu 2,5 mm².
