LB - Vážící těleso ložiska lanového bubnu 8t - 40t

Kód: FRT_OP_FRT_001_01 FRT_OP_FRT_001_02 FRT_OP_FRT_001_03 FRT_OP_FRT_001_04 Zvolte variantu
NÁŠ TIP
Neohodnoceno
63 259 Kč 65 679 Kč 66 998 Kč 71 269 Kč od 63 259 Kč 52 280 Kč bez DPH 54 280 Kč bez DPH 55 370 Kč bez DPH 58 900 Kč bez DPH od 52 280 Kč bez DPH Měrná cena:
Na dotaz Na dotaz Na dotaz Na dotaz Zvolte variantu
Zvolená varianta není k dispozici. Reset vybraných parametrů.
Možnosti doručení

Hledáte nejefektivnější cestu, jak vybavit svůj mostový jeřáb spolehlivým omezovačem přetížení bez složitých zásahů do statiky? Naše vážicí těleso ložiska lanového bubnu (řada LB) je navrženo jako 100% tvarová i funkční náhrada vašeho stávajícího tělesa, ovšem s integrovaným vysoce přesným tenzometrickým snímačem. Tento prvek nijak nesouvisí s nosným lanem, takže jeho případná výměna nevyžaduje novou kalibraci systému. Vyberte si z nosností od 8 do 40 tun, typizovaných pro starší jeřáby nebo vyrobených na míru.



Detailní informace

Česká firma s tradicí
Česká firma s tradicí
Na trhu od 1991
Produkty vlastní výroby
Produkty vlastní výroby
Vyrábíme je přímo u nás
Pečlivě vybraný sortiment
Pečlivě vybraný sortiment
Od ověřených dodavatelů
Nevíte si rady?
Nevíte si rady?
Pomůžeme vám vybrat

Detailní popis produktu

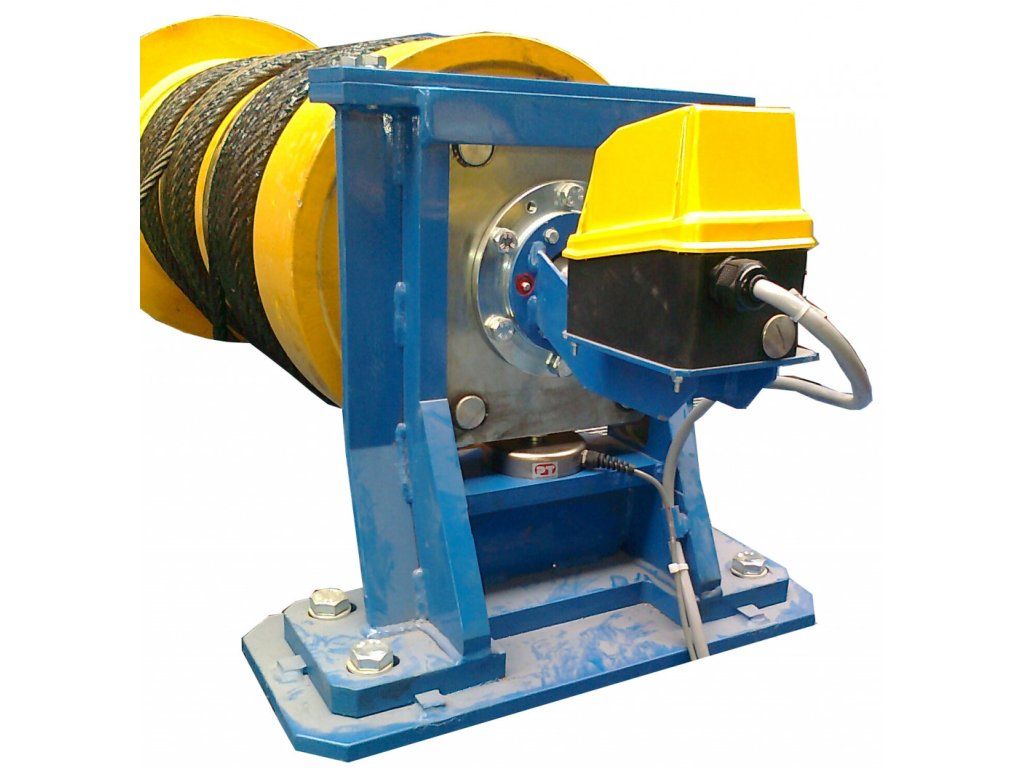

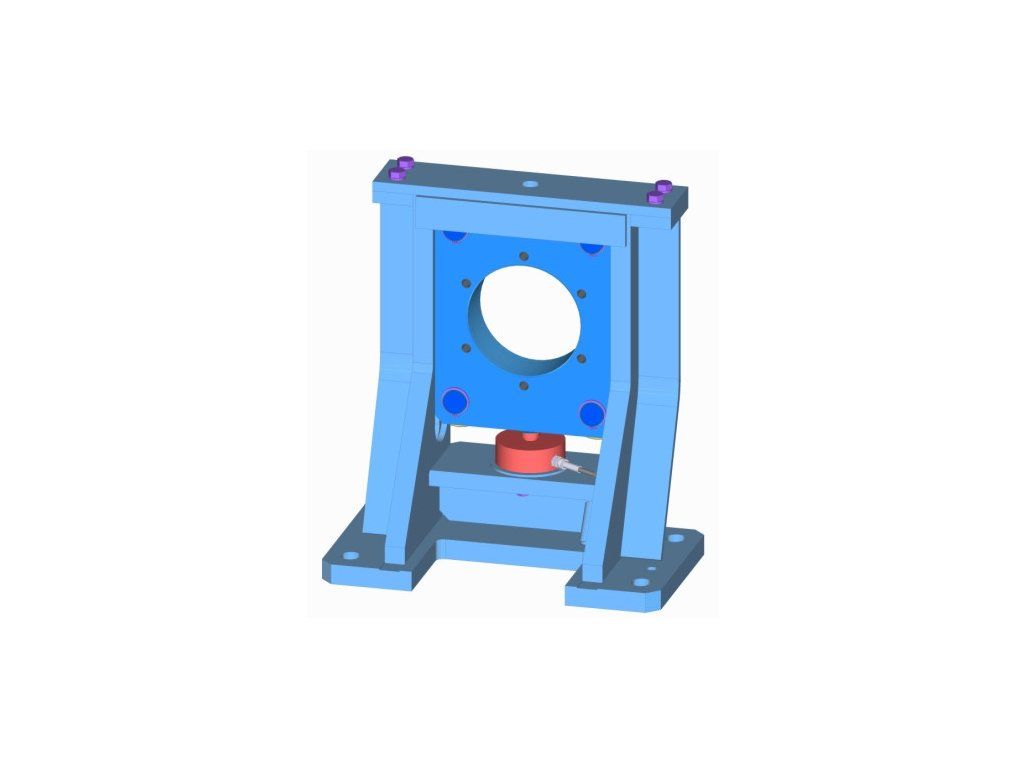

Profesionální vážicí těleso ložiska lanového bubnu (Snímač LB)

Bezpečnost zdvihacích zařízení v těžkém průmyslu netoleruje kompromisy. Pokud hledáte nejspolehlivější řešení omezovače přetížení bez nutnosti destruktivních zásahů do mostu jeřábu, vážicí těleso ložiska řady LB je ideální volbou. Tento prvek je zkonstruován tak, aby 100% nahradil původní (stávající) uložení lanového bubnu. Z vnějšího pohledu zachovává veškeré kotevní rozměry i mechanickou funkci, ovšem v jeho jádru se ukrývá vysoce citlivá tenzometrická technologie.

Fyzikální princip měření: Vektory sil a pružnost materiálu

Na rozdíl od povrchových snímačů na laně, těleso LB vyhodnocuje zátěž přímo v mechanickém srdci stroje. Z hlediska vektorového rozboru sil se celková tíha břemene a vázacích prostředků přenáší přes ocelové lano na lanový buben. Buben tuto sílu transformuje do své hřídele, která se opírá o valivé ložisko uložené v našem vážicím tělese. Hlavní vektor reakční síly zde směřuje vertikálně dolů k základně.

Silový vektor působí na kalibrované tenzometrické jádro uvnitř bloku, čímž vzniká mikrodeformace ocelového materiálu v elastické oblasti (dle Hookova zákona). Fóliové tenzometry tuto nepatrnou deformaci převedou na změnu elektrického odporu. Výsledkem je extrémně přesné a lineární měření, které je navíc naprosto imunní vůči odklonům lana (tzv. fleet angle) při navíjení do krajních poloh bubnu.

Ověřená strukturální pevnost a statické posudky

Jelikož těleso ložiska nese obrovskou tíhu (nabízené nosnosti od 8 do 40 tun), nejde pouze o přesnost měření, ale o absolutní strukturální integritu. Každý námi navržený model LB prochází důkladnou inženýrskou analýzou. K uložení ložiska máme zpracované detailní statické posudky. Garantujeme tak bezpečné přenesení nominální zátěže i zachycení nepředvídaných dynamických rázů. Díky tomu, že měřicí prvek vůbec nekomunikuje se samotným lanem, odpadá nutnost drahé rekalibrace systému při budoucí výměně starého lana za nové.

Technická a inženýrská specifikace tělesa LB

1. Kapacity a mechanické dimenzování
Modelové nosnosti (váživost)
  • Do 8 tun
  • 8,1 t – 12,5 t
  • 12,6 t – 25,0 t
  • 25,1 t – 40,0 t
Pevnostní garance Zajištěna konstrukčním návrhem a ověřena existujícími statickými posudky
Vektory měření Záznam vertikálních reakčních sil od osy bubnu přes ložisko do základny
2. Integrace do konstrukce jeřábu
Kompatibilita s původním strojem Plná náhrada existujícího tělesa bez nutnosti řezání či svařování jeřábového mostu
Rozměrové varianty Dostupné typizované formáty (např. stroje Vihorlat Snina, Královopolská strojírna) nebo čistá zakázková výroba
Odolnost prostředí Vysoký stupeň ochrany před průmyslovým prachem a vlhkostí, stavěno pro venkovní použití

Vyžaduje váš jeřáb atypické ložisko a potřebujete doložit pevnostní bezpečnost? Jakožto inženýři a výrobci z Format1 si s těmito výzvami hravě poradíme. Zašlete nám původní výrobní výkresy vašeho tělesa, případně si domluvíme přesné oměření přímo na vaší hale. Konstrukci vám upravíme na míru a samozřejmě poskytneme potřebné statické zázemí. Spojte se s naším vývojovým oddělením a objevte to nejspolehlivější řešení pro svůj jeřáb.

Expertní dotazy k technologii vážicího tělesa LB (FAQ)

Jak přesně se liší měření síly v ložisku od měření na laně?

Z fyzikálního hlediska je měření v ložisku mnohem čistší. Lano se opotřebovává, zplošťuje, mění svou flexibilitu a navíjí se na buben pod různým úhlem (fleet angle), což u lanových snímačů vnáší do měření chybové parazitní síly. Naše těleso LB měří čirou vertikální reakci (tíhu) v místě, kde je hřídel pevně ukotvena v rámu. Výsledkem je lineární a naprosto přesný údaj.

Vyhoví vámi dodané těleso bezpečnostním normám, unese tolik tun?

Ano, bezpečnost je pro nás prioritou číslo jedna. Nahrazujeme totiž původní nosný prvek stroje. Proto jsou všechna naše tělesa LB dimenzována s vysokým koeficientem bezpečnosti vůči mezi kluzu materiálu. K našim uložím ložisek máme zpracovány nezávislé statické posudky, které dokládají jejich strukturální odolnost proti mechanické destrukci.

Co musíme zajistit předtím, než nám vyrobíte těleso LB na míru?

Nejlepší cestou je dodání původní výkresové dokumentace starého tělesa. Pokud ta již neexistuje, potřebujeme provést detailní mechanické oměření kusu přímo na vašem jeřábu. Zajímají nás především přesné rozteče kotevních šroubů k mostu jeřábu, vnitřní průměr pro uložení ložiska a přesná výška osy hřídele nad základnou.

Proč se u tohoto systému neprovádí nová kalibrace po výměně lana?

Protože tenzometrické těleso LB s lanem vůbec nepřichází do fyzického kontaktu. Lano je pouze zprostředkovatelem síly. Ať už na jeřáb navinete lano zbrusu nové, nebo mírně opotřebované, celková hmotnost břemene, která tlačí na hřídel bubnu (a tedy na náš snímač), se nezmění. Omezovač tak zůstává trvale zkalibrovaný.
