PKN1,6t - Snímač síly na pevný konec lana do 1,6t v laně

Kód: FRT_OP_FRT_009
Neohodnoceno
21 175 Kč 17 500 Kč bez DPH Měrná cena:
Skladem
Možnosti doručení

Potřebujete spolehlivě změřit tahové zatížení jeřábu s nosností do 1,6 tuny v laně, ale nesmíte přijít o drahocennou výšku zdvihu? Tenzometrický snímač PKN s nízkou zástavnou výškou (jen 168 mm) se instaluje přímo mezi úchyt na kočce a lanový závěs. Tento prvek zajišťuje vysoce stabilní a lineární měření tahu nezávisle na typu použitého lana. Obrovskou výhodou pro údržbu je fakt, že při samotné výměně opotřebeného lana nemusíte systém znovu kalibrovat.



Detailní informace

Česká firma s tradicí
Česká firma s tradicí
Na trhu od 1991
Produkty vlastní výroby
Produkty vlastní výroby
Vyrábíme je přímo u nás
Pečlivě vybraný sortiment
Pečlivě vybraný sortiment
Od ověřených dodavatelů
Nevíte si rady?
Nevíte si rady?
Pomůžeme vám vybrat

Detailní popis produktu

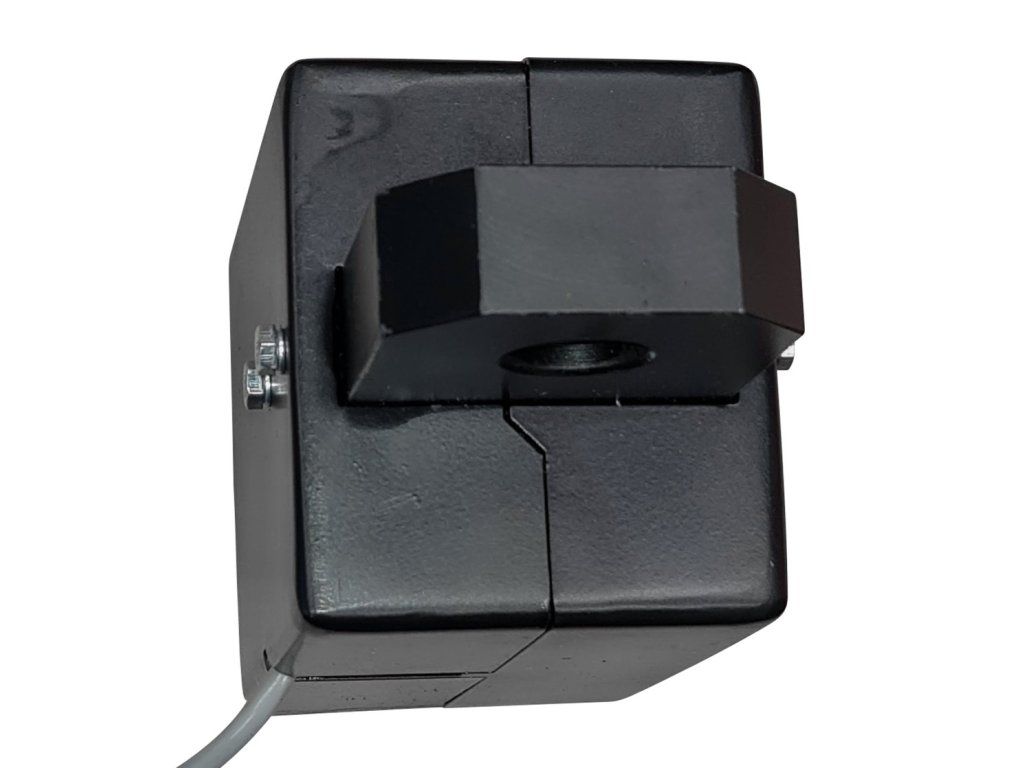

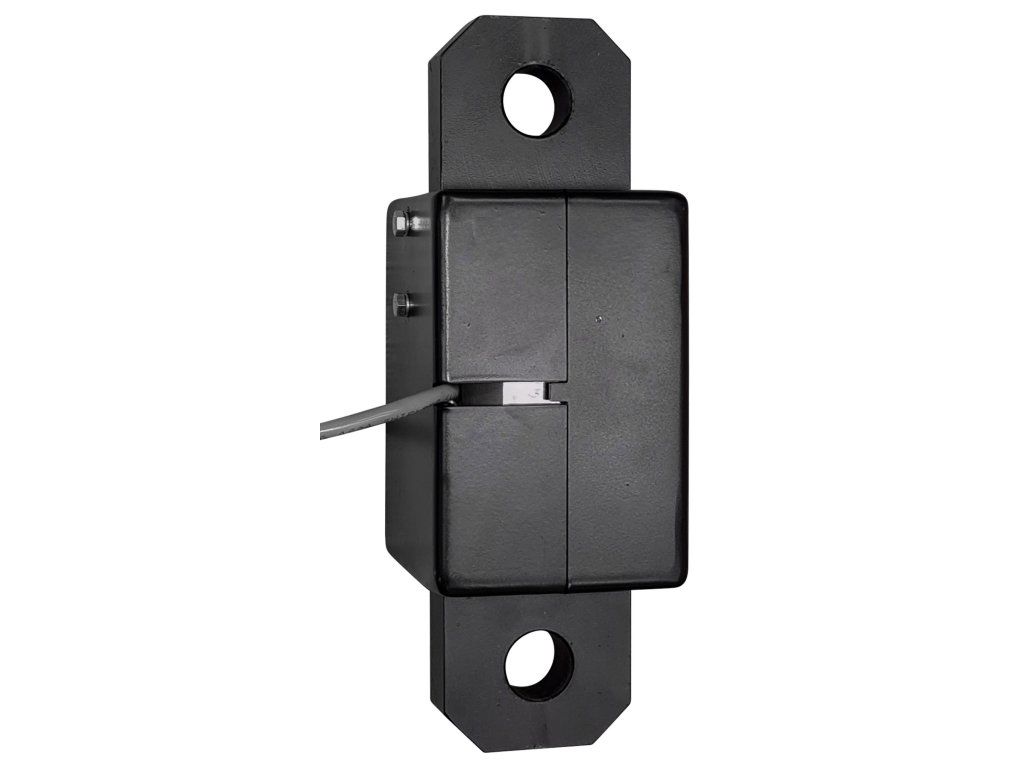

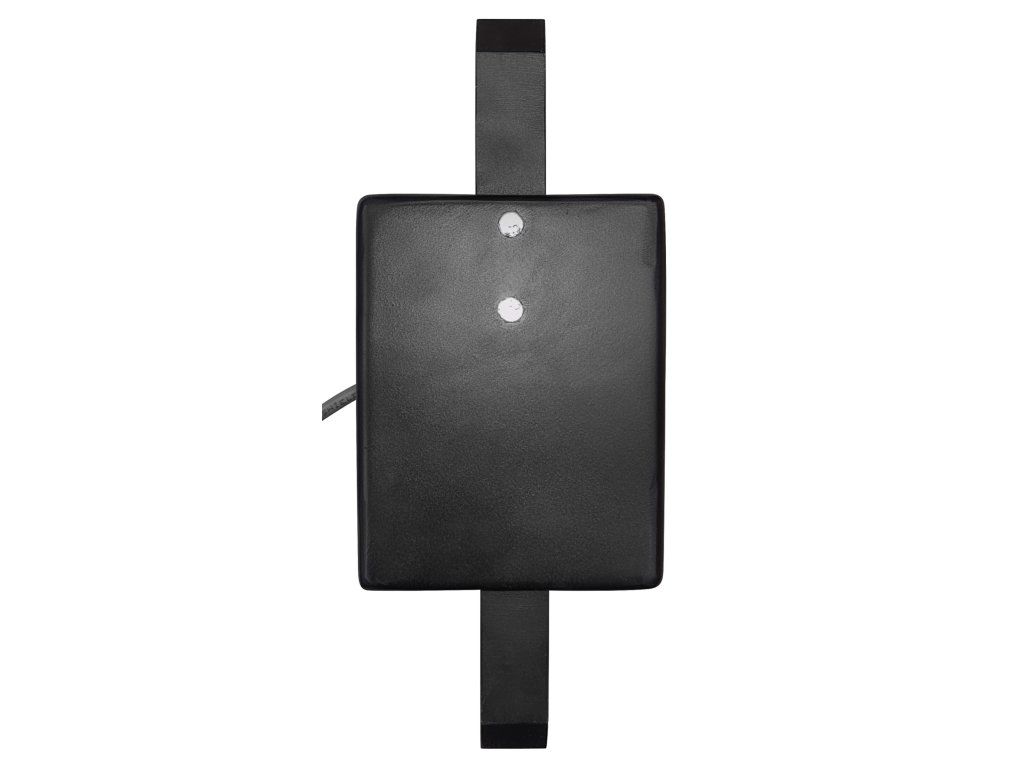

Tahový tenzometrický snímač PKN na pevný konec lana (do 1,6 t)

Ztráta pracovní výšky zdvihu kvůli montáži bezpečnostních prvků je častou překážkou při modernizaci jeřábů. Snímač síly PKN s nosností do 1,6 t v laně tento problém eliminuje. Je zkonstruován pro přímé vložení mezi lanový závěs a jeho pevný úchyt na jeřábové kočce. Své uplatnění nachází především u mostových jeřábů a kladkostrojů s typickým lanováním 2/1, 4/1 a podobně. V rámci propojení se systémy omezovačů přetížení poskytuje naprosto lineární a přesná data o aktuálním tahu.

Minimální zásah do rozměrů a maximální stabilita

Konstrukce tohoto modelu vyniká velmi nízkou zástavnou výškou, která činí pouze 168 mm. Díky tomu nedojde k podstatnému omezení využitelného pracovního prostoru pod jeřábem. Protože se jedná o tahový senzor, který se stává pevnou a nosnou součástí stroje, přináší to zásadní benefit pro vaši údržbu: výměna starého ocelového lana za nové nevyžaduje zdlouhavou novou kalibraci omezovače. Snímač funguje spolehlivě bez ohledu na to, jaký konkrétní typ nebo pletení lana právě používáte.

Vyrobeno u nás: Flexibilita v uchycení

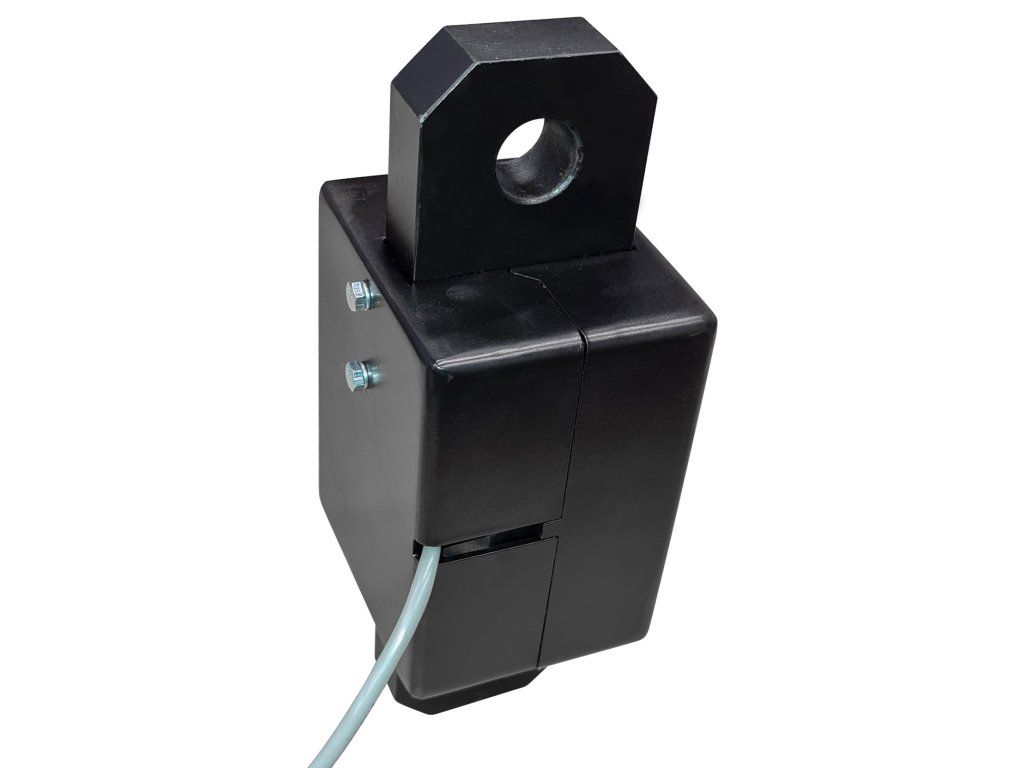

Běžnou praxí je, že čepy na starších jeřábech neodpovídají standardizovaným rozměrům. Protože snímače PKN přímo vyvíjíme a obrábíme, umíme koncová očka snímače přesně přizpůsobit průměrům čepů vašeho stávajícího uchycení. Zařízení je chráněno robustním obalem, který snese tvrdé zacházení i agresivní podmínky venkovních provozů.

Technické a konstrukční parametry snímače PKN (1,6 t)

Základní technická specifikace
Maximální síla (tah) Do 1,6 t v laně
Druh měření Přímé snímání tahové síly (vysoce lineární průběh pro omezovače)
Kompatibilita s jeřáby Kladkostroje a mostové jeřáby (typicky lanování 2/1, 4/1)
Mechanika, rozměry a montáž

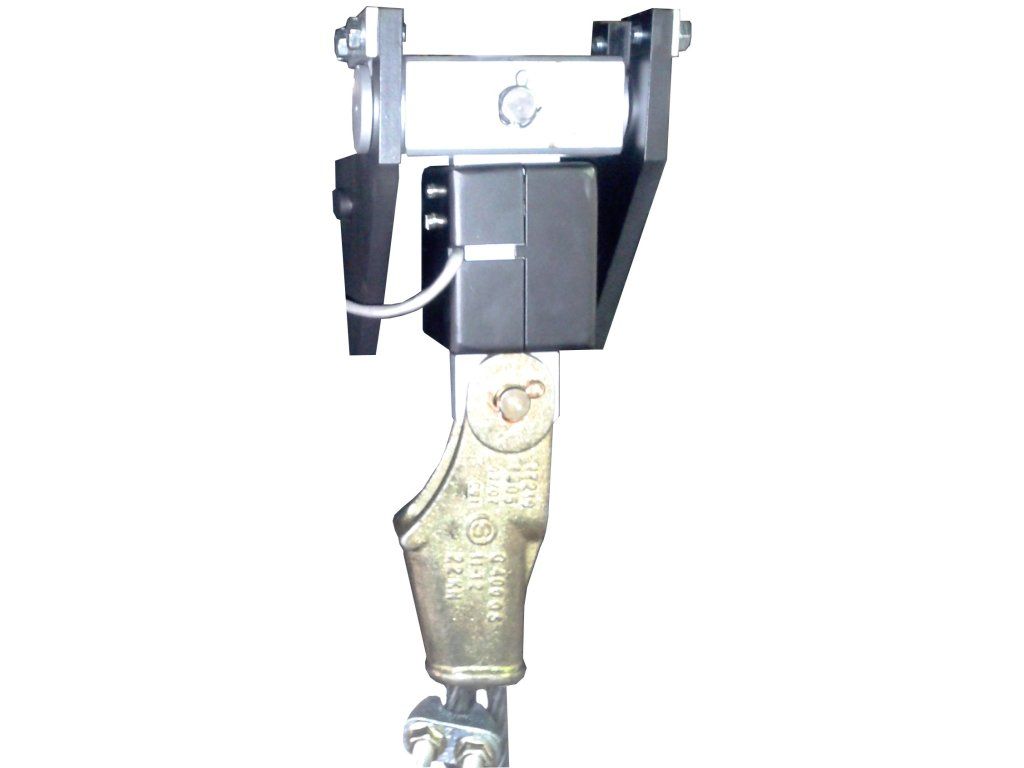

Pozice pro instalaci Vkládá se přesně mezi úchyt na kočce a lanový závěs

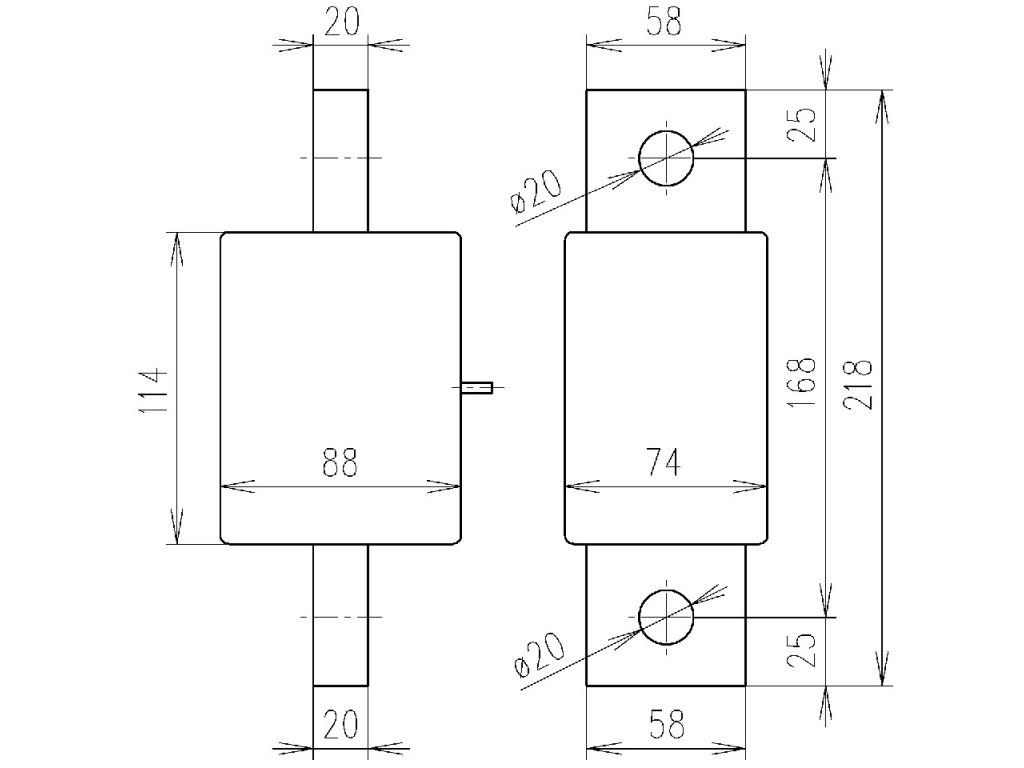

Zástavná výška (omezení) Pouze 168 mm (minimalizace ztráty výšky zdvihu)
Montážní koncovky Lze rozměrově přizpůsobit dle oměření čepu na vašem jeřábu
Pracovní prostředí Plně připraveno pro nasazení v náročných venkovních provozech

Máte atypické provedení úchytu nebo potřebujete nestandardní rozteč? Tenzometry řady PKN vyrábíme z kvalitních materiálů přímo u nás. Pokud vám nevyhovují standardní rozměry koncovek, pošlete nám nákres nebo fotku vašeho čepu. Naši konstruktéři pro vás zajistí zakázkovou úpravu tak, aby snímač na váš jeřáb padl naprosto přesně bez nutnosti dalších redukcí.

Sekce odborných dotazů (FAQ) k modelu PKN 1,6t

Proč nemusím po výměně opotřebeného lana provádět rekalibraci?

To je dáno samotným principem montáže. Snímač PKN nepůsobí na lano bočním tlakem, jako je tomu u jiných typů, ale je zavěšen přímo v silové ose. Tvoří tedy prodloužení pevného kotevního bodu. Když staré lano vyvléknete a nahradíte ho novým, fyzikální tah zátěže na snímač zůstává naprosto stejný. Ušetříte tak peníze za výjezd revizního technika s kalibračním závažím.

Bude snímač fungovat správně, když změním průměr lana?

Ano, z hlediska měření to nehraje žádnou roli. Tenzometr zaznamenává pouze čistý fyzický tah v tunách či kilogramech. Můžete tedy použít lano s jiným průměrem, případně i s odlišným způsobem pletení nebo materiálem (pokud to samozřejmě dovolují nosnostní předpisy vašeho jeřábu).

Co musím změřit, abyste mi vyrobili koncovky na míru?

Abychom snímač přizpůsobili pro váš kladkostroj, potřebujeme znát především přesný průměr čepu, na kterém bude snímač na kočce zavěšen. Dále je vhodné uvést šířku kapsy (prostor, kam se koncovka snímače zasouvá), abychom zajistili, že tam náš díl bez problémů hladce zapadne a nebude se zadírat.
