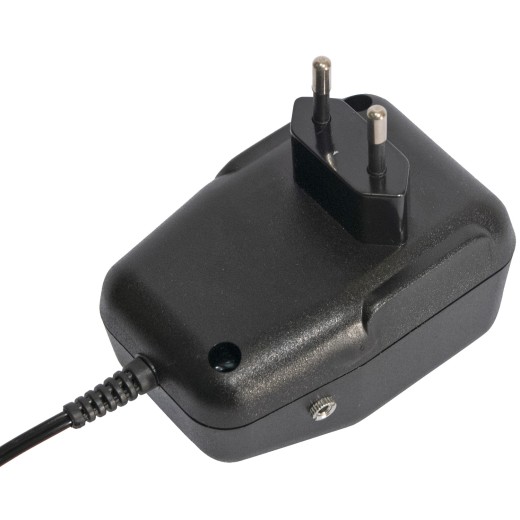

6 WAC 15/500 zdroj střídavého napětí AC/AC 15,0V 500mA

Kód: FRT_NZ_054_01 FRT_NZ_054_02 FRT_NZ_054_03 FRT_NZ_054_04 FRT_NZ_054_05 FRT_NZ_054_06 FRT_NZ_054_07 FRT_NZ_054_08 FRT_NZ_054_09 FRT_NZ_054_10 FRT_NZ_054_11 FRT_NZ_054_12 FRT_NZ_054_13 Zvolte variantu
Neohodnoceno
839 Kč 693 Kč bez DPH Měrná cena:
Skladem Skladem Skladem Skladem Skladem Skladem Skladem Skladem Skladem Skladem Skladem Skladem Skladem Zvolte variantu
Zvolená varianta není k dispozici. Reset vybraných parametrů.
Možnosti doručení

Pátráte po spolehlivém přísunu střídavé elektřiny pro vaše speciální aplikace nebo historickou techniku? Náš robustní AC/AC napájecí blok 6 WAC poskytne vašim zařízením spolehlivých 500 mA při střídavých 15 voltech. U nás nevedeme nebezpečné a nespolehlivé stavebnice s hromadou zbytečných přechodek. Svůj adaptér si nakonfigurujete přesně podle svých potřeb – stačí si vybrat odpovídající průměr i typ konektoru. A co víc, díky povaze střídavého proudu naprosto odpadá stres z určování elektrických pólů (plus a mínus). Pokud máte před sebou úzce profilový průmyslový stroj a nejste si jisti jeho nároky na napájení, obraťte se na nás. Jakožto experti na zakázkovou elektrotechniku váš problém rozebereme a navrhneme stoprocentně bezpečné řešení.

Detailní informace

Česká firma s tradicí
Česká firma s tradicí
Na trhu od 1991
Produkty vlastní výroby
Produkty vlastní výroby
Vyrábíme je přímo u nás
Pečlivě vybraný sortiment
Pečlivě vybraný sortiment
Od ověřených dodavatelů
Nevíte si rady?
Nevíte si rady?
Pomůžeme vám vybrat

Detailní popis produktu

Zdroj střídavého napětí 6 WAC 15/500 – 15 V AC / 500 mA

Oživení starších automatizačních prvků, modelářských drah, speciálních čerpadel, domácích zvonků či vybraných audiosystémů se často neobejde bez přísunu čistě střídavé energie. Klasické usměrněné stejnosměrné nabíječky jsou pro ně naprosto nepoužitelné. Právě proto nabízíme tento vysoce odolný AC/AC měnič 6 WAC. Spolehlivě transformuje napětí z běžné sítě na neusměrněných 15 voltů. S kapacitou zátěže do 500 miliampérů je ideálním, dlouhodobě pracujícím prvkem pro méně až středně náročné systémy.

Volba koncovky

Nesnášíme kompromisy v podobě univerzálních konektorů, jež se časem vyviklají a způsobují výpadky. Váš nový adaptér proto vyrobíme s napevno osazenou zástrčkou, kterou si sami zvolíte. Projděte si níže uvedenou tabulku dostupných rovných i lomených (úhlových) konektorů a určete nám rozměr. Protože tento modul dodává do obvodu střídavý (AC) proud, vůbec u něj neřešíme elektrickou polaritu. Proud v drátech neustále osciluje tam a zpět, takže trvalý kladný ani záporný pól zde zkrátka neexistuje. Kolík můžete zapojit v jakékoliv pozici a systém poběží bez sebemenšího rizika zkratu.

Rozměry a fotografie všech koncovek najdete v přehledu konektorů.

Úpravy na zakázku a poradenství

Mnoho obchodů s elektronikou končí u prodeje běžného sériového sortimentu. My jdeme dál. Naší doménou jsou zakázkové úpravy, oživování importovaných technologií a návrhy atypických napájecích uzlů pro průmysl i jednotlivce. Trápíte se s identifikací poškozeného štítku na vašem zařízení? Potřebujete vyřešit odlišné provozní teploty, jiný výkon nebo naprosto unikátní typ zástrčky? Spojte se s našimi techniky. Zajistíme vám komponent, se kterým budete mít od napájení nadobro klid.

Technické parametry 6 WAC 15/500

Elektrická architektura Střídavý transformátor (AC/AC), z principu nestabilizovaný výstup
Jmenovité napětí (výstup) 15,0 V AC (Při chodu naprázdno 0 mA: 19,6 V AC ±5 %)
Zátěžové maximum 500 mA (0,5 A)
Kabeláž a konektory Vstup typu Europa, výstupní kabel 2 m (2 x 0,35 mm2 / AWG 22)
Normy a provozní odolnost Krytí IP30, hořlavost UL94-V0, bezpečnost EN 60950:2000, RoHS
Fyzické vlastnosti Hmotnost 400 g, barva černá/bílá dle objednávky, teplota 0 - 40 °C
Balení k expedici Kartónová krabička nebo ochranný sáček
Přímé formáty jacků CP (2,10x5,50 mm), DP (2,50x5,50 mm), FP (1,50x5,50 mm), MP (1,70x4,75 mm)
Úhlové (lomené) formáty jacků AK (Ø 2,5 mm), BK (Ø 3,5 mm), CK, DK (2,50x5,50 mm), EK (1,35x3,50 mm), FK (1,50x5,50 mm), KK (0,70x2,35 mm), LK (1,70x4,00 mm), MK (1,70x4,75 mm); na přání také CT (2,10x5,50 mm) – uveďte ji v poznámce k objednávce

Další modely najdete v kategorii Zdroje střídavého napětí řady 6 WAC.

Nevyznáte se v parametrech? Nezoufejte a zeptejte se!

Zapojit průmyslovou elektroniku na špatný zdroj je drahý omyl. Nenechte se zmást rozdílnými volty, ampéry a záludnými průměry konektorů. Ať už renovujete historický kousek, nebo programujete automatizaci, ofoťte nám štítek a pošlete ho e-mailem. Naši inženýři pro vás provedou bezplatnou identifikaci potřebných hodnot a obratem doručí optimální řešení.

Časté dotazy k 6 WAC 15/500

Jak se u tohoto adaptéru projevuje to, že je "nestabilizovaný"?

Specifikem všech ryze střídavých AC/AC traf je fyzická absence regulačních elektronických obvodů. Křivka voltáže je vlivem toho takzvaně „měkká“ a bezprostředně reaguje na velikost připojené zátěže. Sám výrobce v dokumentaci přímo deklaruje, že při odběru 0 mA (když trafo běží takzvaně naprázdno bez spotřebiče) vyskočí napětí ze zásuvky až na 19,6 V AC (±5 %). Teprve až vaše aparatura začne z cívky čerpat oněch definovaných 500 mA, napětí se srovná k přesným 15 voltům. Je to zcela přirozený fyzikální jev, se kterým většina robustních střídavých spotřebičů od výroby kalkuluje a je na něj stavěná.

Proč se mě systém při nákupu neptá, jestli chci plus, nebo mínus na středový kolík?

Zdroje generující střídavý proud (AC) vůbec pojem trvalé elektrické polarity neznají. Elektrony v kabelu i v konektoru neustále mění směr svého proudění v rytmu běžné síťové frekvence. Zařízení, která jsou stavěná na střídavou energii, z tohoto principu profitují a napájení si umí efektivně „sebrat“ bez ohledu na to, jakým směrem zrovna proudí. Z praktického hlediska je to pro vás ohromná výhoda – je naprosto fuk, jakou stranou konektor do zdířky připojíte, protože riziko obrácené polarity a následného spálení obvodové desky tu jednoduše fyzikálně neexistuje.

Mohu tento 500mA modul připojit k motorku, který má odběr pouze 100 mA?

U nestabilizovaných střídavých zdrojů vyžaduje toto spojení značnou obezřetnost a technický vhled. Z pohledu dodávaných ampérů se neděje nic špatného – motorek (100 mA) si vezme jen zlomek celkové kapacity trafa (500 mA), takže zdroj nebude nijak přetěžován. Zádrhel tkví v chování napětí. Kvůli velmi slabému zatížení trafostanice napětí z "volnoběžných" 19,6 V klesne jen velmi nepatrně a ke spotřebiči se tak dostane podstatně vyšší voltáž, než je oněch tabulkových 15 V. Odolné elektromotorky a žárovky toto většinou tolerují, avšak integrovanější elektronika by se mohla silně přehřívat. Pokud váháte nad tolerancí vašeho stroje, zavolejte na naši technickou linku a společně najdeme odpovídající a bezpečný kompromis.

Doplňkové parametry

Kategorie: Zdroje střídavého napětí řady 6 WAC
Druh zdroje: Střídavý AC/AC
Výstupní napětí: 15 V
Výstupní proud: 250–500 mA
? Výkon: 5–10 W
