6 WAC 9/600 zdroj střídavého napětí AC/AC 9,0V 600mA

Kód: FRT_NZ_061_01 FRT_NZ_061_02 FRT_NZ_061_03 FRT_NZ_061_04 FRT_NZ_061_05 FRT_NZ_061_06 FRT_NZ_061_07 FRT_NZ_061_08 FRT_NZ_061_09 FRT_NZ_061_10 FRT_NZ_061_11 FRT_NZ_061_12 FRT_NZ_061_13 Zvolte variantu
Neohodnoceno
839 Kč 693 Kč bez DPH Měrná cena:
Skladem Skladem Skladem Skladem Skladem Skladem Skladem Skladem Skladem Skladem Skladem Skladem Skladem Zvolte variantu
Zvolená varianta není k dispozici. Reset vybraných parametrů.
Možnosti doručení

Máte před sebou zařízení, které rezolutně vyžaduje střídavý přívod energie, a běžný DC adaptér by jej zničil? Náš střídavý síťový měnič 6 WAC dodává jmenovitých 9 V AC a snese trvalý proudový odběr až 600 mA (0,6 A). Odmítáme prodej laciných náhražek. My vám tento spolehlivý zdroj osadíme přesně takovou koncovkou, jakou si v objednávce zvolíte. Navíc, díky tomu, že jde o střídavou soustavu (AC), absolutně odpadá riziko zkratu z přepólování – orientace pinu se zkrátka neřeší. Nechcete riskovat špatný nákup u složitějších průmyslových instalací nebo atypické elektroniky? Zeptejte se našich inženýrů, rádi vám dodáme bezpečné napájení vyrobené přímo na zakázku.

Detailní informace

Česká firma s tradicí
Česká firma s tradicí
Na trhu od 1991
Produkty vlastní výroby
Produkty vlastní výroby
Vyrábíme je přímo u nás
Pečlivě vybraný sortiment
Pečlivě vybraný sortiment
Od ověřených dodavatelů
Nevíte si rady?
Nevíte si rady?
Pomůžeme vám vybrat

Detailní popis produktu

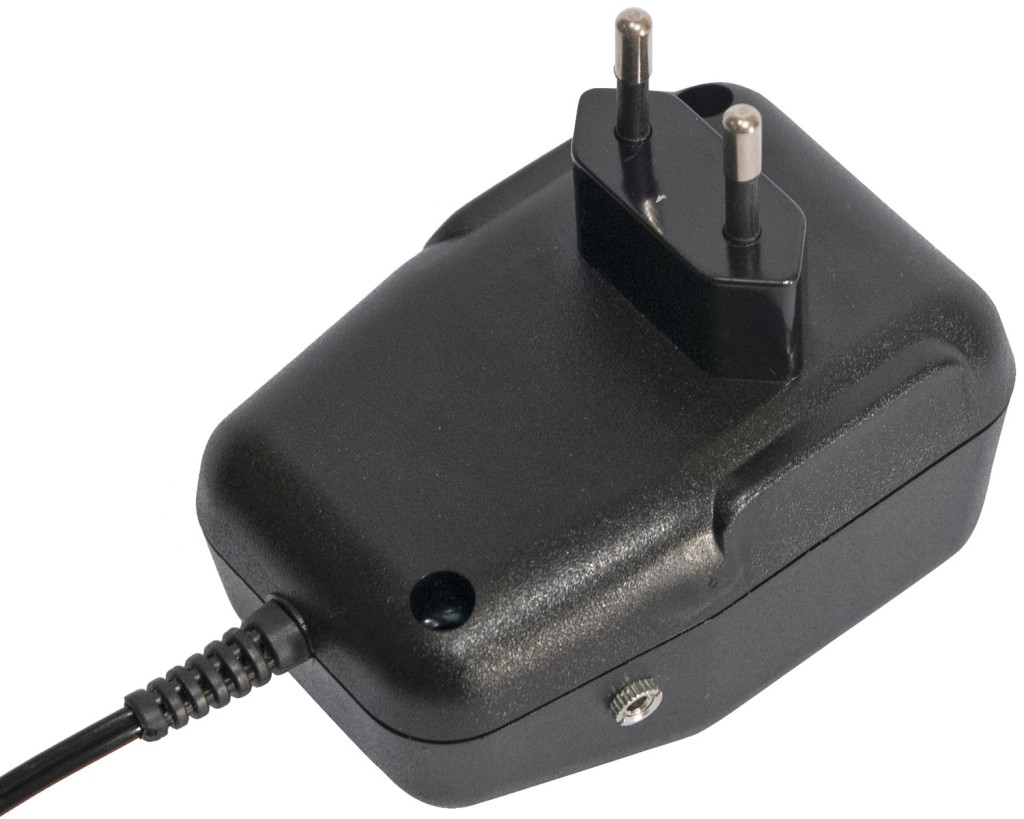

Zdroj střídavého napětí 6 WAC 9/600 – 9 V AC / 600 mA

U řady starších obvodů, specifických zabezpečovacích prvků, domovních zvonků nebo v modelářství je stejnosměrný proud naprosto nepoužitelný. Pro tyto výjimečné scénáře nabízíme robustní AC/AC transformátor 6 WAC. Plynule mění napětí domovní sítě na neusměrněných 9 voltů a se solidní proudovou kapacitou 600 miliampérů zajistí dlouhodobý a stabilní chod vašich méně i středně náročných spotřebičů.

Volba koncovky

Špatný kontakt na uvolněných univerzálních redukcích způsobuje zbytečné poruchy provozu. Z naší přehledné nabídky rovných či lomených (úhlových) jacků si proto označíte ten pravý průměr a my jej do kabelu napevno zalisujeme. Důležitý fakt pro vaši montáž: tento střídavý zdroj (AC) postrádá jakoukoliv trvalou polaritu. Směr proudu se v kabelech neustále střídá, proto zde nehrozí žádné nebezpečí přepólování. Konektor lze do přístroje zasunout v jakékoliv pozici naprosto bez obav o zničení základní desky.

Rozměry a fotografie všech koncovek najdete v přehledu konektorů.

Úpravy na zakázku a poradenství

Skončila u vašeho zahraničního přístroje podpora výrobce a marně pátráte po náhradním trafu? Nebo v rámci podnikového vývoje potřebujete navrhnout odlišné hodnoty voltáže či nestandardní kabeláž? Jsme techničtí profesionálové. Analyzujeme vaše podklady, rozklíčujeme výrobní štítky a zprostředkujeme zakázkovou výrobu napájecích uzlů tak, aby vaše aparatury opět bezchybně fungovaly.

Technické parametry 6 WAC 9/600

Elektrická architektura Střídavý AC/AC zdroj (z fyzikální podstaty nestabilizovaný)
Výstupní napětí 9,0 V AC (při chodu naprázdno / 0 mA dosahuje 10,7 V AC ±5 %)
Maximální propustnost 600 mA (0,6 A)
Bezpečnost a normy Splňuje normu EN 60950:2000, krytí IP30, nehořlavost UL94-V0
Provozní a konstrukční data Teplotní rozsah 0–40 °C, hmotnost 400 g, vidlice Europa na těle, barva dle přání
Parametry kabelu Délka 2 metry (průřez 2 x 0,35 mm2 / odpovídá AWG 22)
Ekologie a rušení (EMC) Vyhovuje direktivě RoHS, odzkoušeno dle oborové normy EN 55022
Možnosti přímých konektorů CP (2,10x5,50 mm), DP (2,50x5,50 mm), FP (1,50x5,50 mm), MP (1,70x4,75 mm)
Možnosti úhlových konektorů AK (Ø 2,5 mm), BK (Ø 3,5 mm), CK (2,10x5,50 mm), DK (2,50x5,50 mm), EK (1,35x3,50 mm), FK (1,50x5,50 mm), KK (0,70x2,35 mm), LK (1,70x4,00 mm), MK (1,70x4,75 mm); na přání také CT (2,10x5,50 mm) – uveďte ji v poznámce k objednávce

Další modely najdete v kategorii Zdroje střídavého napětí řady 6 WAC.

Jste v pasti nečitelných manuálů? Dostaňte se z ní s námi!

Nákup naslepo u takto specifických transformátorů může vést ke zničení vaší instalace. Pokud si z poškozeného štítku nedokážete odvodit, zda potřebujete střídavý či stejnosměrný proud, nebo jaký přesný průměr konektoru objednat, napište nám. Naši inženýři prozkoumají váš problém z dodaných fotografií a následně navrhnou napájecí uzel přesně na míru vašemu systému.

Časté dotazy k 6 WAC 9/600

Proč tento AC/AC měnič označujete jako nestabilizovaný a jak se to projeví?

Z fyzikální podstaty postrádají střídavé transformátory dodatečné elektronické moduly pro precizní regulaci napětí. Křivka voltáže je tak přímo závislá na aktuálním odporu vašeho stroje. Výrobce v technickém listu jasně uvádí, že pokud trafo zapnete, ale nic k němu nepřipojíte (zátěž 0 mA), napětí vystoupá zhruba na 10,7 V AC. Teprve v momentě, kdy váš přístroj začne z adaptéru čerpat nominálních 600 mA, spadne napětí na dokonalých 9 voltů. Průmyslové relé, halogeny nebo střídavé motorky jsou pro tyto výkyvy konstruovány, ale pro nechráněné jemné čipy to představuje problém.

Z jakého důvodu si v objednávce nemohu určit, kam zapojit plus a mínus?

Protože to není potřeba. Střídavý elektrický proud (AC) nemá žádný stálý kladný a záporný pól. Elektrony v síti neustále pulzují a mění směr tam a zpět padesátkrát za vteřinu. Vaše aparatura, určená pro AC provoz, si z tohoto kmitání umí energii efektivně odebrat bez ohledu na to, kterým směrem zrovna proudí. V praxi to znamená velkou úlevu – jack můžete do vaší dírky připojit zcela libovolně a nikdy se nemůže stát, že byste přístroj poškodili zkratem z přepólování.

Moje střídavé čerpadlo na 9V má odběr jen 150 mA. Nepoškodí ho toto 600mA trafo?

Zde doporučujeme velkou obezřetnost, jelikož se naplno projevuje nevýhoda "nestabilizovaných" obvodů. Zatímco síly má zdroj na rozdávání (až 600 mA) a vaše čerpadlo z něj vysaje jen 150 mA, nastane zádrhel ve voltáži. Trafo poběží sotva na čtvrtinu výkonu, a proto napětí nedoklesne na požadovaných 9 V, ale udrží se velmi blízko hranici 10,7 voltů. Pokud je čerpadlo robustní, patrně to vydrží, jen se bude více zahřívat. Kdyby to ale byla jemnější senzorika, mohlo by u ní dojít k nevratnému propálení komponent. Pokud máte pochybnosti o odolnosti vaší aplikace, obraťte se na náš support – společně vymyslíme bezpečnější alternativu.

Doplňkové parametry

Kategorie: Zdroje střídavého napětí řady 6 WAC
Druh zdroje: Střídavý AC/AC
Výstupní napětí: 9 V
Výstupní proud: 600 mA – 1 A
? Výkon: 5–10 W
