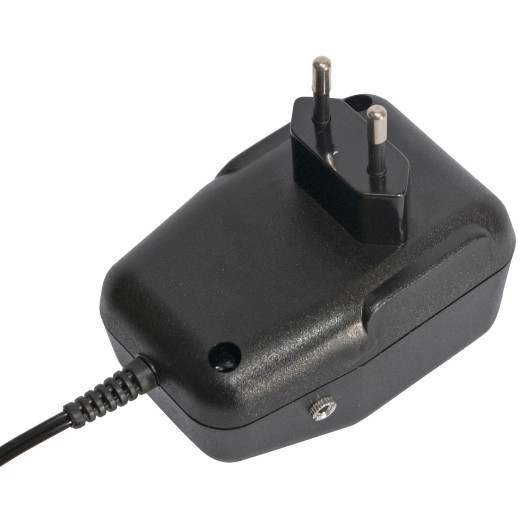

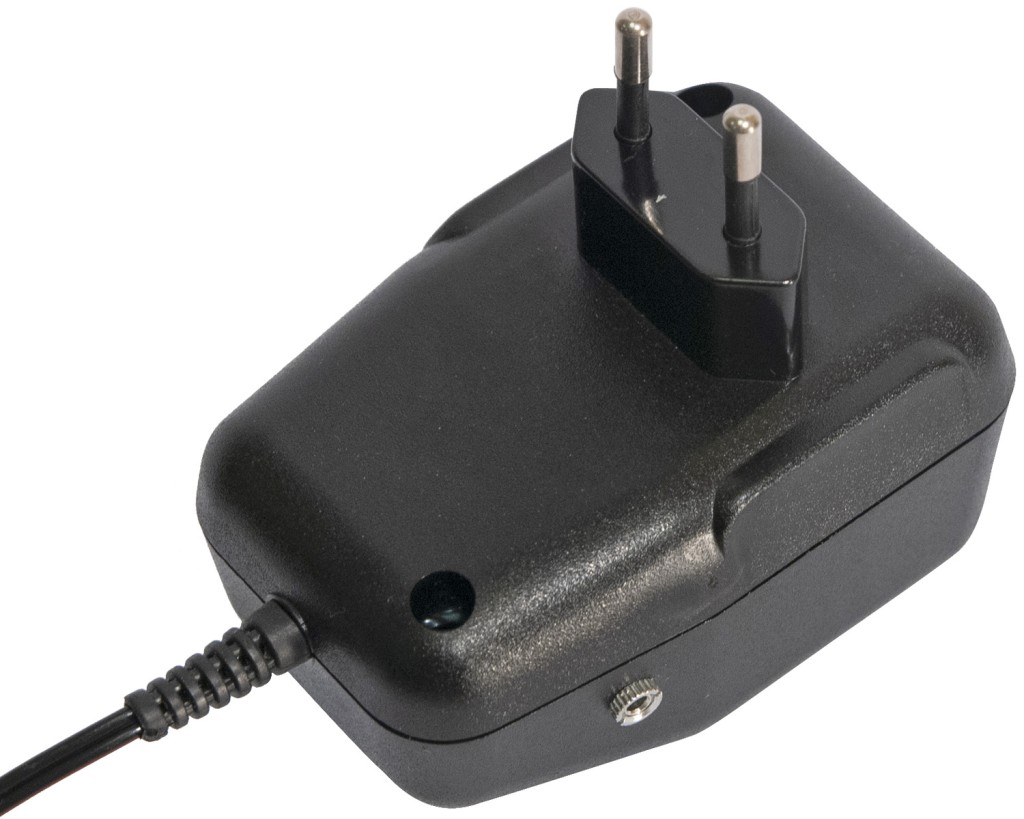

6 WZS 15/300 stabilizovaný zdroj AC/DC 15V 300mA

Kód: FRT_NZ_069_01 FRT_NZ_069_03 FRT_NZ_069_05 FRT_NZ_069_07 FRT_NZ_069_09 FRT_NZ_069_11 FRT_NZ_069_13 FRT_NZ_069_15 FRT_NZ_069_17 FRT_NZ_069_19 FRT_NZ_069_21 FRT_NZ_069_23 FRT_NZ_069_25 FRT_NZ_069_02 FRT_NZ_069_04 FRT_NZ_069_06 FRT_NZ_069_08 FRT_NZ_069_10 FRT_NZ_069_12 FRT_NZ_069_14 FRT_NZ_069_16 FRT_NZ_069_18 FRT_NZ_069_20 FRT_NZ_069_22 FRT_NZ_069_24 FRT_NZ_069_26 Zvolte variantu
Neohodnoceno
888 Kč 734 Kč bez DPH Měrná cena:
Skladem Skladem Skladem Skladem Skladem Skladem Skladem Skladem Skladem Skladem Skladem Skladem Skladem Skladem Skladem Skladem Skladem Skladem Skladem Skladem Skladem Skladem Skladem Skladem Skladem Skladem Zvolte variantu
Zvolená varianta není k dispozici. Reset vybraných parametrů.
Možnosti doručení

Závisí bezchybný chod vaší citlivé aparatury na naprosto konstantním přísunu energie? Tento precizně stabilizovaný stejnosměrný měnič s hodnotami 15 V a 300 mA je zkonstruován pro maximální ochranu vašich průmyslových, telekomunikačních či laboratorních systémů. Vyhněte se zbytečným rizikům s univerzálními sadami plnými viklavých redukcí. U nás si parametry určujete vy: vyberte si přesný tvar i rozměr napájecí zástrčky a do puntíku nadefinujte elektrickou polarizaci (umístění plusu či mínusu na vnitřním pinu). Výsledkem bude profesionální adaptér sestrojený přímo pro vaši technologii. Tápete v technických listech nebo potřebujete pro váš projekt úplně jiný výkon? Naši inženýři jsou připraveni vaše zadání zanalyzovat a poskytnout stoprocentně spolehlivé napájecí řešení na zakázku.

Detailní informace

Česká firma s tradicí
Česká firma s tradicí
Na trhu od 1991
Produkty vlastní výroby
Produkty vlastní výroby
Vyrábíme je přímo u nás
Pečlivě vybraný sortiment
Pečlivě vybraný sortiment
Od ověřených dodavatelů
Nevíte si rady?
Nevíte si rady?
Pomůžeme vám vybrat

Detailní popis produktu

Stabilizovaný zdroj 6 WZS 15/300 – 15 V DC / 300 mA

Mnoho pokročilých senzorů, komunikačních modulů či specializovaných měřidel zkrátka netoleruje sebemenší výchylku v napájecí síti. Právě pro takto choulostivou elektroniku je určen AC/DC transformátor 6 WZS 15/300. Jeho absolutní doménou je naprostá přesnost – vnitřní regulační čip nekompromisně fixuje výstup na hladině 15 voltů a dokáže dlouhodobě obsluhovat přístroje s odběrem až 300 miliampérů (0,3 A). Vaše instalace tak získá dokonalý štít před ničivými přepěťovými vlnami a kolísáním domovního proudu.

Volba koncovky a polarity

Zásadně odmítáme prodej laciných náhražek s odnímatelnými hlavicemi, které dříve či později ztratí kontakt a přeruší provoz. Náš přístup spočívá ve výrobě na míru. Vy si z přiložené nabídky rovných nebo úhlových jacků vyberete ten správný, jenž exaktně zapadne do vašeho panelu. Vzhledem k dodávce usměrněného (DC) proudu je nutné při nákupu striktně specifikovat rozložení pólů. Informujte nás, zda má středový kontakt konektoru nést kladný (+), nebo naopak záporný (-) náboj. Tím zaručíme, že váš drahý stroj nebude ohrožen fatálním zkratem z přepólování.

Rozměry a fotografie všech koncovek najdete v přehledu konektorů.

Úpravy na zakázku a poradenství

Skončila u vašeho zahraničního stroje podpora výrobce a sháníte náhradní trafo se silně specifickými hodnotami? Běžné e-shopy vám v takové chvíli nepomohou, avšak my jsme elektrotechničtí vývojáři s dlouholetou praxí. Pokud si nejste jisti, jestli vaše obvody bezpečně snesou 300 mA, nebo hledáte zcela jiný typ napájecího uzlu pro firemní automatizaci, obraťte se na náš expertní tým. Zanalyzujeme vaše schémata či fotografie a doručíme zakázkový komponent sestavený doslova na klíč.

Technické parametry 6 WZS 15/300

Konstrukce měniče Stejnosměrný (AC/DC) adaptér s aktivním stabilizátorem napětí
Výstupní voltáž 15,0 V (vysoce stabilní křivka odolná vůči síťovým výkyvům)
Proudová propustnost 300 mA (0,3 ampéru)
Orientace elektrických pólů Zákaznická volba: (+) nebo (-) pól pevně pájený na vnitřní kolík
Teplotní odolnost a krytí Provoz 0 až 40 °C, stupeň ochrany krytu IP30, nehořlavost třídy UL94-V0
Zabezpečení a oborové normy V souladu s EN 60950:2000
Odolnost proti rušení (EMC) Ověřená shoda se směrnicí EN 55022:1996
Fyzické parametry a ekologie Váha 410 g, barva černá/bílá, plní RoHS, kabel 2 m (AWG 22)
Možnosti přímých (rovných) zástrček CP (2,10 x 5,50 mm), DP (2,50 x 5,50 mm), FP (1,50 x 5,50 mm), MP (1,70 x 4,75 mm)
Možnosti lomených (úhlových) zástrček AK (Ø 2,5 mm), BK (Ø 3,5 mm), CK (2,10 x 5,50 mm), DK (2,50 x 5,50 mm), EK (1,35 x 3,50 mm), FK (1,50 x 5,50 mm), KK (0,70 x 2,35 mm), LK (1,70 x 4,00 mm), MK (1,70 x 4,75 mm)

Další modely najdete v kategorii Stabilizované zdroje řady 6 WZS.

Netušíte, jaké napájení váš stroj vlastně vyžaduje? Zeptejte se nás!

Odpálit vzácnou desku plošných spojů špatně zvoleným adaptérem je otázkou několika vteřin. Nemusíte na sebe brát toto obrovské riziko. Jestliže manuál od vašeho stroje zmizel a vy nevíte, jak rozluštit poškozený výrobní štítek, ofoťte nám celý přístroj i s konektorovou zdířkou. Naši technici nasbíraná data prostudují a obratem vám dodají zakázkový zdroj, který vaši investici 100% ochrání.

Časté dotazy k 6 WZS 15/300

Co to znamená, že je napáječ "stabilizovaný", a jaká rizika tím z provozu eliminuji?

Pojem stabilizovaný odkazuje na přítomnost chytré regulační elektroniky přímo v obvodech tohoto trafa. Tento integrovaný filtr funguje jako neúnavný strážce – kontinuálně vyhodnocuje a upravuje napětí tak, aby z kabelu vždy plynulo neochvějných a čistých 15 voltů. U levných (nestabilizovaných) typů běžně hrozí fyzikální jev, kdy při nízkém zatížení vystřelí napětí ze zdroje skokově nahoru, což dokáže citlivou elektroniku bleskově seškvařit. Náš stabilizovaný modul tyto nebezpečné přepěťové rázy zcela gumuje, a proto je naprosto nepostradatelný pro oživování křehkých měřicích zařízení, laboratorních sond, diagnostických čipů či routerů.

Jak na svém zařízení spolehlivě odhalím, kam patří plus a mínus?

Z povahy stejnosměrného (DC) proudu vyplývá, že směr toku elektronů je fixně dán. Pokud byste plus a mínus na konektoru v objednávce prohodili, systém vašeho stroje by okamžitě zkolaboval ve zkratu. Nejdůležitější nápovědu výrobci lisují zpravidla hned vedle napájecí dírky na krytu spotřebiče. Hledejte piktogram nedovřeného kruhu s výraznou středovou tečkou. K těmto geometrickým prvkům vedou pomocné linky se znaménky (+) a (-). Pro naši zakázkovou výrobu nás zajímá pouze to, jaké znaménko je linkou spojeno s onou prostřední tečkou (protože ta znázorňuje vnitřní kolík jacku). Jste-li na pochybách ohledně čtení těchto symbolů, neváhejte nám panel vyfotit.

Mohu tento 300mA adaptér použít, pokud můj přístroj saje jen 100 mA?

Rozhodně ano! A co víc, tento stav je pro stabilizovaný typ zdroje naprosto ideální. Fyzikální zákony zde fungují tak, že náš adaptér do obvodu neustále "tlačí" přesných 15 V a samotný spotřebič si z jeho celkové kapacity (oněch 300 mA) sám aktivně "vysaje" jen tu část proudu, kterou nezbytně potřebuje ke své práci (vašich 100 mA). Znamená to, že napájecí zdroj pojede na pouhou třetinu svého výkonnostního maxima. Díky takto štědré rezervě zůstane adaptér takřka studený, jeho vnitřní cívky nebudou namáhány a radikálně se tím prodlouží jeho spolehlivost a životní cyklus.

K čemu slouží uvedený stupeň krytí IP30 a třída nehořlavosti UL94-V0?

Tyto hodnoty vám dokazují, že držíte v ruce poctivý průmyslově koncipovaný díl. Přísná norma UL94-V0 deklaruje, že speciální tvrzené plasty šasi jsou vysoce samozhášivé (pakliže by došlo k vnějšímu zahoření, plast přestane sám hořet zhruba do deseti vteřin). Tím se zásadně zamezuje šíření případného ohně v rozvaděčích a ústřednách. Stupeň krytí IP30 zase garantuje, že vnitřní obvody adaptéru jsou bezpečně chráněny proti vniknutí drobných cizích těles a nástrojů (o průměru nad 2,5 mm). Trafo není koncipováno do mokra, ale pro prašnější vnitřní dílny a technické haly představuje obrovskou míru pasivního bezpečí.

Doplňkové parametry

Kategorie: Stabilizované zdroje řady 6 WZS
Druh zdroje: Stabilizovaný AC/DC
Výstupní napětí: 15 V
Výstupní proud: 250–500 mA
? Výkon: 2–5 W
