6 WZS 7,5/500 stabilizovaný zdroj AC/DC 7,5V 500mA
Kód: FRT_NZ_072_01 FRT_NZ_072_03 FRT_NZ_072_05 FRT_NZ_072_07 FRT_NZ_072_09 FRT_NZ_072_11 FRT_NZ_072_13 FRT_NZ_072_15 FRT_NZ_072_17 FRT_NZ_072_19 FRT_NZ_072_21 FRT_NZ_072_23 FRT_NZ_072_25 FRT_NZ_072_02 FRT_NZ_072_04 FRT_NZ_072_06 FRT_NZ_072_08 FRT_NZ_072_10 FRT_NZ_072_12 FRT_NZ_072_14 FRT_NZ_072_16 FRT_NZ_072_18 FRT_NZ_072_20 FRT_NZ_072_22 FRT_NZ_072_24 FRT_NZ_072_26 Zvolte variantu



Související produkty
Detailní popis produktu

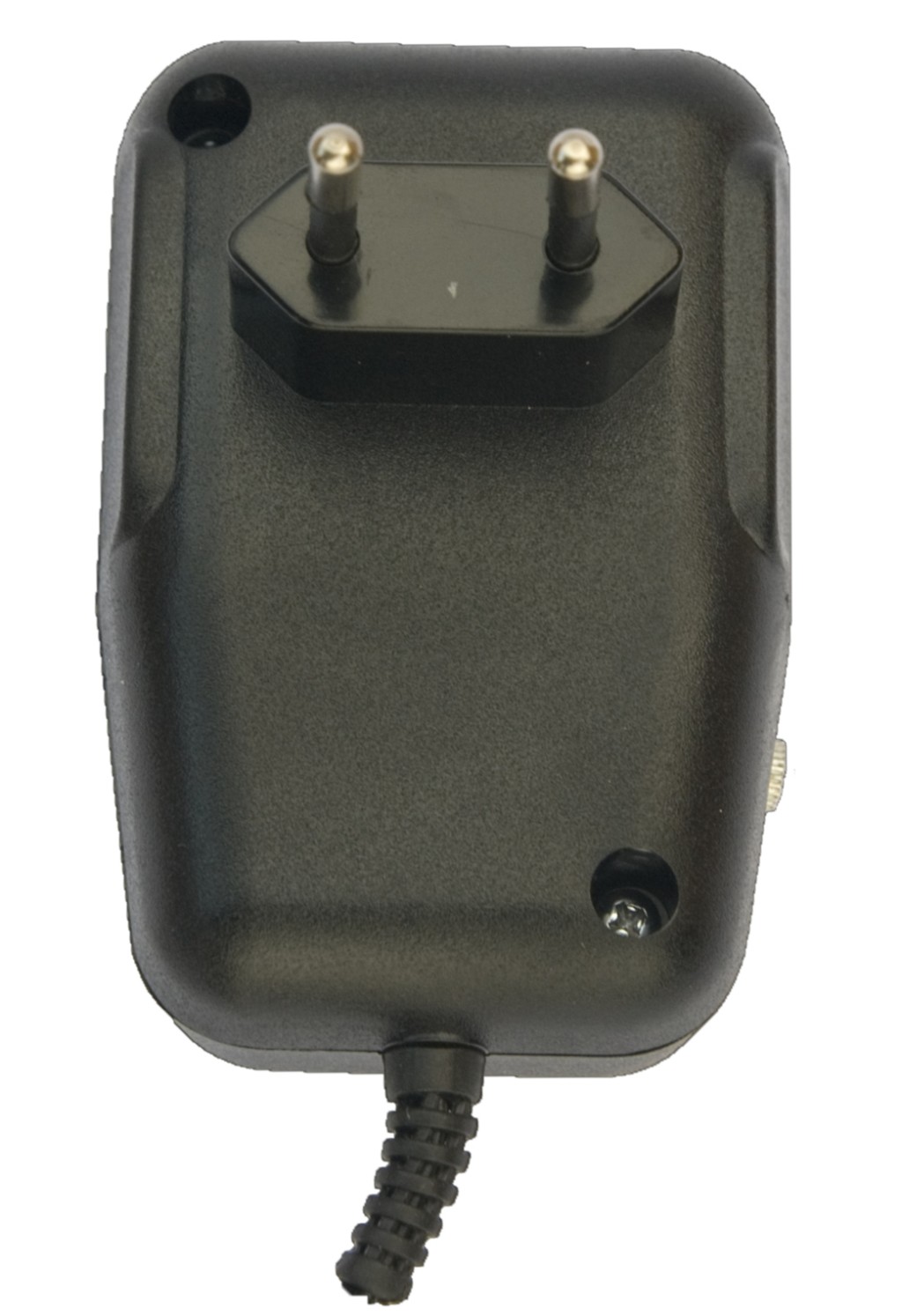

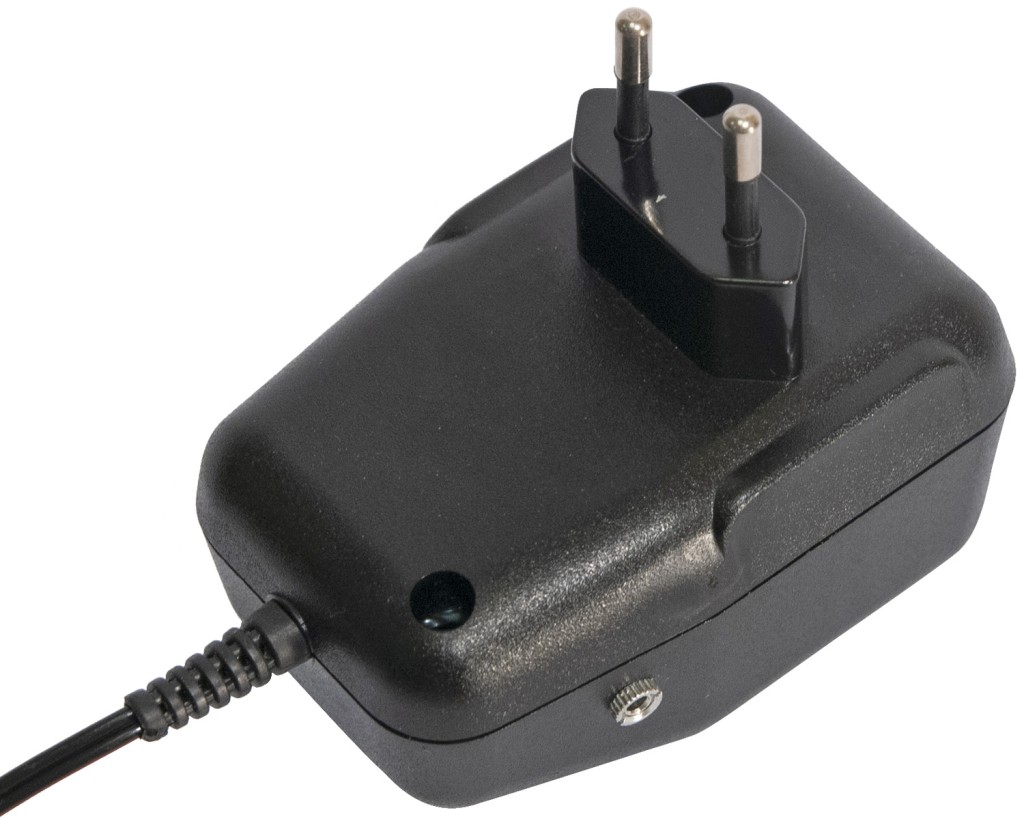

Stabilizovaný zdroj 6 WZS 7,5/500 – 7,5 V DC / 500 mA
Pokročilé diagnostické přístroje, síťové prvky a jednočipové počítače jsou mimořádně citlivé i na drobné změny v elektrické síti. Pro napájení těchto choulostivých zařízení jsme zařadili do sortimentu precizní AC/DC převodník 6 WZS 7,5/500. Díky pokročilé vnitřní elektronice tento stabilizovaný modul garantuje naprosto čistou napěťovou linku fixovanou na hodnotě 7,5 voltů. Bez jakéhokoliv kolísání či nežádoucích rázů dokáže dlouhodobě pohánět systémy s úhrnnou spotřebou až do 500 miliampérů (0,5 A).
Volba koncovky a polarity
Nezahráváme si se spolehlivostí vašeho provozu, a proto nedodáváme žádné zacvakávací sady redukcí. Náš adaptér odchází z výroby jako pevný, bezpečný celek. Z níže uvedeného přehledu rovných i úhlových (lomených) jacků si zkrátka vyberete ten správný průměr. Protože je výstupem stejnosměrný (DC) elektrický proud, musíte během objednávky provést ještě jeden zásadní krok: určit elektrickou polarizaci. Ve výběru polarity zvolte, zdali obvody vašeho stroje vyžadují na středovém kontaktu (pinu) kladný (+), či záporný (-) pól.
Rozměry a fotografie všech koncovek najdete v přehledu konektorů.
Úpravy na zakázku a poradenství
Obnova historických strojů nebo instalace atypických průmyslových linek často naráží na nedostatky běžného komerčního trhu. My jsme však specialisté, kteří se zaměřují právě na nestandardní a exotické požadavky. Neumíte-li z poškozených výrobních štítků odhadnout bezpečné hodnoty, nehazardujte. Kontaktujte náš tým. Data za vás odborně zanalyzujeme a v případě potřeby pro vás navrhneme či rovnou vyrobíme modifikovaný napájecí rozvaděč, se kterým budete mít od starostí klid.
Technické parametry 6 WZS 7,5/500
| Typologie převodníku | Stejnosměrný (AC/DC) napáječ s integrovanou aktivní stabilizací |
| Generovaná hodnota voltáže | 7,5 V (dokonale fixovaná hladina odolná proti kolísání v síti) |
| Zátěžový strop proudu | 500 mA (0,5 ampéru) |
| Volba elektrických pólů | Zakázkově: středový kolík může být osazen kladným (+) i záporným (-) nábojem |
| Provozní odolnost a materiály | Doporučený provoz 0 - 40 °C, mechanická ochrana IP30, nehořlavost UL94-V0 |
| Legislativa a bezpečnost provozu | Přísně dodržena norma EN 60950:2000 |
| Ochrana proti rušení (EMC) | Vyhovuje normě EN 55022:1996 |
| Fyzický vzhled a kabeláž | Váha 410 g, barva černá nebo bílá, délka vodiče 2 m (profil AWG 22) |
| Dostupné přímé (rovné) zástrčky | CP (2,10x5,50 mm), DP (2,50x5,50 mm), FP (1,50x5,50 mm), MP (1,70x4,75 mm) |
| Dostupné úhlové (lomené) zástrčky | AK (Ø 2,5 mm), BK (Ø 3,5 mm), CK (2,10x5,50 mm), DK (2,50x5,50 mm), EK (1,35x3,50 mm), FK (1,50x5,50 mm), KK (0,70x2,35 mm), LK (1,70x4,00 mm), MK (1,70x4,75 mm) |
Další modely najdete v kategorii Stabilizované zdroje řady 6 WZS.
Nedává vám manuál k přístroji smysl? Zeptejte se profíků!
Připojit drahé vybavení k neověřenému zdroji je jako hrát ruskou ruletu. Nemusíte na sebe brát toto riziko. Jestliže si nedokážete z vylisovaných symbolů na krytu ověřit, jakou polaritu váš stroj snese, zastavte se. Napište nám e-mail a přiložte ostré fotky vstupních zdířek a výrobních štítků. Náš oborový tým informace vyhodnotí a zkonstruuje pro vás 100% kompatibilní napájecí prvek.
Časté dotazy k 6 WZS 7,5/500
Jaké konkrétní benefity přináší stabilizovaný převodník pro moji techniku?
Klíčovým přínosem stabilizovaných zdrojů je schopnost udržet za všech okolností stejné výstupní napětí – v tomto případě exaktních 7,5 V. Zabezpečuje to vnitřní regulační mikročip. Kdybyste k jemné elektronice připojili levný, nestabilizovaný adaptér a zatížili ho jen minimálně, napětí na jeho kontaktech by prudce vystřelilo nahoru (klidně až k 10 nebo 11 voltům). Takový rázový šok by mohl velmi rychle poškodit citlivé komponenty na základní desce spotřebiče. Stabilizovaný model slouží jako neprostupný ochranný štít, přes který žádné přepětí neprojde.
Kde a jak na svém přístroji vyčtu správnou orientaci pólů?
Jelikož se jedná o stejnosměrnou (DC) síť, proud putuje drátem pouze jedním fixním směrem. Přepólování konektoru znamená okamžitý a většinou destruktivní zkrat. Výrobci elektroniky proto na šasi (zpravidla blízko napájecího vstupu) umisťují jednoznačný grafický symbol. Hledejte menší tečku ohraničenou větším nedovřeným půlkruhem. Od těchto dvou znaků se táhnou spojnice ke znaménkům plus (+) a mínus (-). Vaším úkolem je podívat se, ke kterému znaménku vede linka od oné prostřední tečky. Tato tečka totiž v nákresu reprezentuje středový kolík (pin) a jasně určuje jeho náboj. Pokud si nejste jistí, vyfoťte nám to.
Je v pořádku zapojit tento 500mA adaptér k zařízení, které si žádá pouze 200 mA?
Zcela bez obav, tento stav je z fyzikálního hlediska dokonce vysoce žádoucí! Stabilizované zdroje pracují tak, že "tlačí" do obvodu konstantních 7,5 voltů a váš přístroj si z celkové dostupné kapacity (zde 500 mA) sám aktivně "odebere" pouze ten proud, který k chodu potřebuje (vašich 200 mA). Zbylých 300 mA zůstane ležet ladem. Měnič tak pojede uvolněně, nebude se uvnitř zahřívat a jeho komponenty nebudou tepelně degradovat, čímž se markantně prodlouží jeho spolehlivost. Zapovězeno je pouze opačné zapojení, kdy by spotřebič vyžadoval větší proud, než kolik dokáže adaptér vyprodukovat.
Doplňkové parametry
| Kategorie: | Stabilizované zdroje řady 6 WZS |
|---|---|
| Druh zdroje: | Stabilizovaný AC/DC |
| Výstupní napětí: | 7,5 V |
| Výstupní proud: | 250–500 mA |
| ? Výkon: | 2–5 W |
