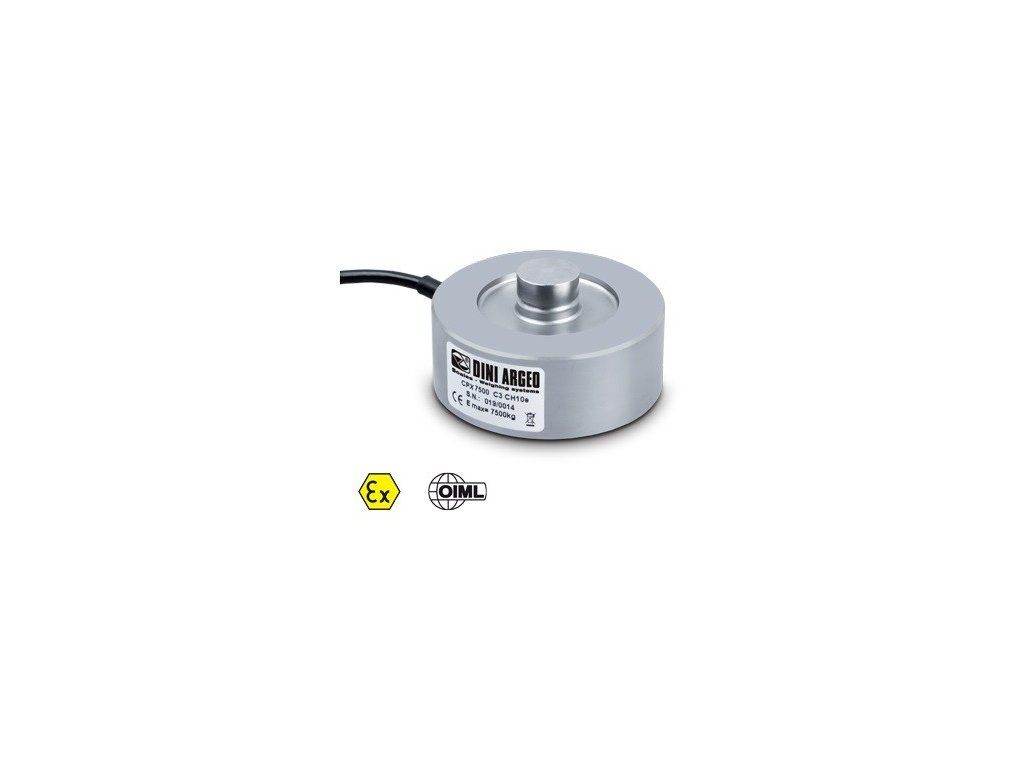

CPX - nízkoprofilový tlakový snímač síly 250 kg - 100t
Kód: 31737/250 31737/500 31737/1 0 31737/2 5 31737/5 0 31737/7 5 31737/10 31737/12 31737/15 31737/30 31737/50 31737/100 Zvolte variantu
Související produkty
Detailní popis produktu
Kompresní snímač zatížení CPX pro těžký průmysl (250 kg – 100 t)
Pro dokonalé zvážení obřích zásobníků, silážních věží či průmyslových míchaček potřebujete komponenty, které snesou drtivý tlak a nelítostné klimatické podmínky. Tlakový tenzometr CPX vyniká obrovskou mechanickou stabilitou a milimetrovou precizností. Navržen je tak, aby dlouhodobě podpíral rozměrné konstrukce v potravinářství, těžbě, stavebnictví i zemědělství.
Eliminace parazitních sil díky nízkému profilu
Když se do venkovního desetimetrového sila opře vítr, vznikají nežádoucí boční tlaky. Ty dokážou běžné úzké snímače vychýlit a zcela znehodnotit výsledek vážení. Model CPX tomuto jevu předchází speciálním nízkoprofilovým tvarem s velkou styčnou plochou, který tyto stranové rázy bezpečně pohltí. Tělo je kompletně vyfrézováno z prvotřídní nerezové oceli a utěsněno na úroveň IP68, takže jej neohrozí nánosy prachu, mráz, ani zaplavení dešťovou vodou. Pro sanitární provozy s tlakovým mytím horkou vodou lze čidlo dodat i v modifikaci IP69K.
Přesnost pro interní technologie i obchodní styk
Přístroj garantuje mimořádně nízkou kombinovanou chybu (jen 0,05 %), což jej předurčuje k vysoce preciznímu dávkování. Rozpětí kapacit od 2 500 kg do 12 500 kg navíc disponuje metrologickým schválením OIML R60 ve třídě C3. Z těchto konkrétních variant tak můžete sestavit úředně ověřitelnou (cejchovanou) váhu pro přímou fakturaci prodaného materiálu. Ostatní (nižší i extrémně vysoké) kapacity jsou pak ideální pro přesné vnitropodnikové procesy.
Přestože samotné snímače nakupujeme u specializovaných výrobců, digitalizace nádrží a stavba masivních vah je naším denním chlebem. Známe úskalí tepelné roztažnosti kovu i nutnost správných montážních modulů. Pokud váháte, jakou celkovou nosnost čidel pro vaše silo zvolit, napište nám. Naši experti vám komponenty nejen prodají, ale především odborně poradí s celkovým návrhem.
Rozšířená tabulka technických parametrů
| Materiál, nosnosti a zapouzdření | |
|---|---|
| Konstrukční provedení | Nerezová ocel / Nízkoprofilový design potlačující vliv bočních sil. |
| Dostupné varianty nosností (Kapacita jednoho snímače) |
|
| Odolnost proti vodě a prachu | IP68 (garantuje prachotěsnost a odolnost při trvalém potopení do vody). Na vyžádání IP69K pro tlakové mytí. |
| Metrologie a přesnost měření | |
| Obchodní certifikace (Cejchování) | Varianty od 2,5 t do 12,5 t splňují normu OIML R60 (třída C3). Ostatní slouží pro technologické měření. |
| Citlivost a odchylky | Výstup: 2 mV/V (± 0,5 %). Kombinovaná chyba max. 0,05 %. Opakovatelnost 0,01 % plného rozsahu. |
| Vliv teplotních změn | Garantovaný kompenzovaný rozsah -10 °C až +40 °C. (Maximální provozní rozsah -20 °C až +60 °C). |
| Elektroinstalace a kabeláž | |
| Bezpečnostní zatížení | Mechanicky odolá přetížení až do 120 % své maximální kapacity. |
| Napájení a vnitřní odpor | Max. budící napětí: 15 V DC. Vstupní odpor: 750 (± 10) Ohmů. Výstupní odpor: 700 (± 5) Ohmů. |
| Vedení signálu (Datový kabel) |
|
Odpovědi na časté dotazy našich zákazníků (FAQ)
Vítr způsobuje, že se konstrukce sila mírně naklání a opírá do jedné strany. Klasický tenký snímač by se mohl pod tímto stranovým tlakem ohnout. Snímač CPX ale využívá masivní nízký profil, díky kterému působí jako stabilní podložka. Boční sílu tak s přehledem vstřebá, aniž by to narušilo přesnost měření svislé váhy.
Určitě ano, ale musíte vybrat správnou kapacitu. Pokud sáhnete po variantách v rozmezí 2,5 tuny až 12,5 tuny, tyto modely disponují certifikátem OIML C3. Lze z nich tedy zkonstruovat ověřitelné (cejchované) měřidlo schválené pro přímý obchodní styk. Varianty mimo toto rozpětí (např. 1 tunu nebo 50 tun) využijete primárně pro technologické dávkování bez úřední plomby.
Je to dáno fyzickými rozměry samotných nádrží. Zatímco malý pětitunový zásobník má nohy blízko sebe a do slučovací krabice vám bez problému vystačí 5 metrů, stotunová silážní věž má obrovský půdorys. Proto u modelů od 7,5 t nahoru dodává výrobce rovnou 10metrové vodiče, čímž se elegantně vyhnete složitému nastavování a izolování kabelů na stavbě.
Díky špičkové nerezové oceli mu nehrozí rez. Standardní krytí IP68 navíc znamená absolutní prachotěsnost a možnost trvalého ponoru. Pro běžné oplachy hadicí je to naprosto ideální. Pokud ovšem pracujete v potravinářství, kde do stroje stříkáte zblízka tlakovou wapkou (párou/horkou vodou), nahlaste nám to – zajistíme vám model s nekompromisním certifikátem IP69K.
