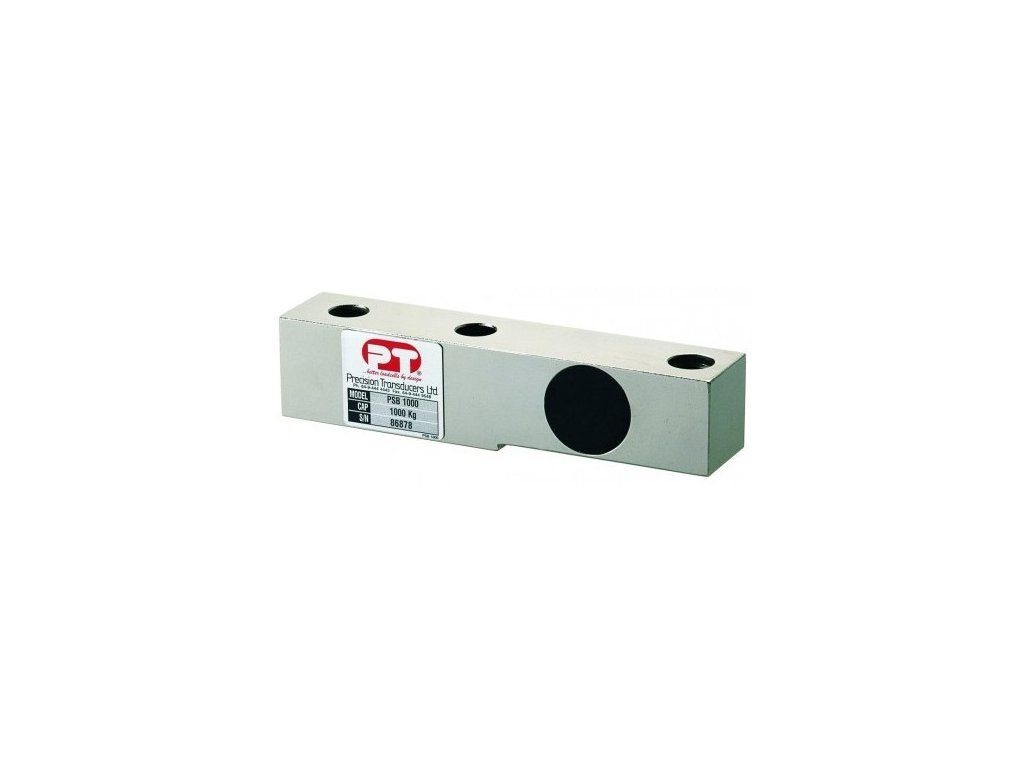

PSB 250kg~10t ohybový (smykový) snímač

Kód: FRT_SS_PT_009_01 FRT_SS_PT_009_02 FRT_SS_PT_009_03 FRT_SS_PT_009_04 FRT_SS_PT_009_05 FRT_SS_PT_009_06 Zvolte variantu
Neohodnoceno
9 789 Kč 9 789 Kč 9 789 Kč 15 621 Kč 15 621 Kč 20 921 Kč od 9 789 Kč 8 090 Kč bez DPH 8 090 Kč bez DPH 8 090 Kč bez DPH 12 910 Kč bez DPH 12 910 Kč bez DPH 17 290 Kč bez DPH od 8 090 Kč bez DPH Měrná cena:
Na dotaz Na dotaz Na dotaz Na dotaz Na dotaz Na dotaz Zvolte variantu
Zvolená varianta není k dispozici. Reset vybraných parametrů.
Možnosti doručení

Ohybový (smykový) snímač PSB z vysoce kvalitní nástrojové oceli představuje univerzální a mimořádně spolehlivý komponent pro přesné vážení v průmyslu. Díky svému robustnímu provedení s ochranným krytím IP67 s přehledem odolává prachu i vlhkosti, a to i v náročnějších pracovních podmínkách. Obrovská škála kapacit od 250 kg až po úctyhodných 10 tun z něj činí perfektní volbu pro stavbu nízkoprofilových vah, dávkovacích sil i složitých testovacích stolic.



Detailní informace

Česká firma s tradicí
Česká firma s tradicí
Na trhu od 1991
Produkty vlastní výroby
Produkty vlastní výroby
Vyrábíme je přímo u nás
Pečlivě vybraný sortiment
Pečlivě vybraný sortiment
Od ověřených dodavatelů
Nevíte si rady?
Nevíte si rady?
Pomůžeme vám vybrat

Detailní popis produktu

Univerzální smykový snímač síly PSB (250 kg – 10 t)

Ať už navrhujete novou plošinovou váhu do skladu, nebo potřebujete digitalizovat těžké silo, základním kamenem úspěchu je přesná a stabilní tenzometrie. Smykový (ohybový) snímač zatížení PSB je zkonstruován tak, aby poskytoval naprosto bezchybná data o hmotnosti napříč širokým spektrem průmyslových aplikací. Spojuje v sobě vysokou citlivost s mechanickou houževnatostí, kterou vyžadují moderní automatizované provozy.

Nekompromisní přesnost a odolná nástrojová ocel

Zatímco hliníkové snímače se hodí pro lehčí zátěže, model PSB sází na masivní tělo z nástrojové oceli. Tento materiál zaručuje vynikající tvarovou paměť a odolnost vůči mechanické únavě i při každodenním maximálním zatěžování. Citlivá měřicí elektronika uvnitř ocelového bloku je navíc důkladně zapouzdřena, čímž senzor splňuje stupeň krytí IP67. V praxi se tak vůbec nemusíte obávat prašného prostředí pil a cementáren, ani dočasného kontaktu se stříkající vodou či kalužemi.

Flexibilita pro tahové i tlakové měření

Díky kompaktnímu designu se tento senzor výborně hodí k realizaci nízkoprofilových vážicích systémů, kde bojujete s každým milimetrem volného prostoru. Snímač komunikuje se standardní jmenovitou citlivostí 2 mV/V a dokáže měřit síly obousměrně. Neomezuje se tedy pouze na klasický tlak shora (podpora nádrže), ale lze jej snadno integrovat i do závěsných systémů, kde na něj břemeno působí tahem dolů.

I když tento konkrétní model tenzometru sjíždí z linek úzce specializovaných světových výrobců, my sami kompletní průmyslové váhy denně vyvíjíme a stavíme. Chování těchto součástek proto známe do posledního drátku. Hledáte vhodný montážní modul, potřebujete pomoci s výpočtem těžiště vaší nádrže, nebo si nevíte rady s kalibrací? Neváhejte nás kontaktovat. Naši experti vám rádi předají své bohaté know-how a dodají technické řešení naprosto na míru.

Komplexní přehled technických specifikací

1. Fyzické provedení, mechanika a odolnost
Konstrukční materiál Kvalitní nástrojová ocel (mimořádná tvarová stálost a tuhost pro těžké provozy).
Typ měřicího elementu Ohybový / smykový tenzometrický snímač.
Směr působící síly Geometrie čidla umožňuje spolehlivé měření v tlaku i v tahu.
Stupeň elektrického krytí IP67 (garance úplné prachotěsnosti a odolnosti vůči dočasnému ponoření do vody).
Konstrukční design Kompaktní provedení ideální pro minimalizaci výšky vážicí platformy.
2. Varianty nosností a signálový výstup
Dostupné váživostní limity
(Maximální zátěž jednoho kusu)
  • Základní zátěž: 250 kg, 500 kg
  • Střední zátěž: 1 000 kg (1 t), 2 500 kg (2,5 t)
  • Vysoká zátěž: 5 000 kg (5 t), 10 000 kg (10 t)
Jmenovitá citlivost (Výstup) 2 mV/V (kompatibilní s drtivou většinou průmyslových indikátorů a PLC převodníků).
3. Běžné aplikační sektory v praxi
Nejčastější průmyslové instalace
  • Můstkové, paletové a speciální nízkoprofilové váhy.
  • Průmyslová sila, násypky a míchací zásobníky.
  • Kontrolní váhy na válečkových a pásových dopravnících.
  • Laboratorní trhačky a únavová testovací zařízení.

Časté dotazy z naší vážařské praxe (FAQ)

Hodí se tento snímač z nástrojové oceli do mokrého prostředí?
Nástrojová ocel spojená s krytím IP67 si hravě poradí se standardní průmyslovou vlhkostí, rozlitou vodou i nánosy bahna na staveništi. Není ovšem určena do trvale korozivního prostředí. Pokud plánujete váhu nasadit do těžkého chemického provozu, nebo na jatka, kde se stroje denně sanitačně drhnou agresivní chemií a horkou parou, doporučujeme raději investovat do tenzometrů z ušlechtilé nerezové oceli.
Jakou výhodu mi přináší schopnost obousměrného měření síly?
Jste díky tomu naprosto flexibilní v tom, jak váhu zkonstruujete. Snímač nemusí být pouze pevně ukotven k zemi a zatěžován břemenem z horní strany (tlak). Můžete ho naopak přichytit k nosnému traverzovému rámu u stropu, a na jeho druhý konec zavěsit ocelové lano s hákem. Tenzometr následně s naprostou přesností načítá mechanický tah směrem k zemi.
Lze na model PSB spolehnout při obchodním vážení materiálu?
Tento snímač je absolutní špičkou pro takzvané technologické procesy – například když si v továrně potřebujete přesně namíchat směs, odvážit zrní do sila nebo udělat interní inventuru skladu. Pro tyto účely poskytuje vynikající data. Pokud ale zamýšlíte sestavit váhu, přes kterou budete sypký materiál prodávat koncovým zákazníkům (a vyžadujete tedy ověření s úřední plombou), napište nám. Obratem vám připravíme nabídku na model s potřebným metrologickým OIML certifikátem.
Jak správně zvolit kapacitu tenzometru pod čtyřnohou nádrž?
Alfou a omegou je správné naddimenzování. Pokud vaše prázdná nádrž váží 1 tunu a vejdou se do ní 3 tuny materiálu (celkem 4 tuny zátěže), nikdy nekupujte čtyři snímače s kapacitou 1 t. Sypký materiál tvoří "kopce", těžiště se posouvá a nádrž může být vystavena rázům nebo větru. Vždy proto celkovou nosnost vynásobte bezpečnostním koeficientem (ideálně 1,5 až 2). V tomto konkrétním případě by pro vás byly nejlepší čtyři snímače s kapacitou 2,5 tuny.
