40 N 22 V/1,5 A nestabilizovaný zdroj AC/DC 22,0V 1,5A
Kód: FRT_NZ_049_01 FRT_NZ_049_03 FRT_NZ_049_05 FRT_NZ_049_07 FRT_NZ_049_09 FRT_NZ_049_11 FRT_NZ_049_13 FRT_NZ_049_15 FRT_NZ_049_17 FRT_NZ_049_19 FRT_NZ_049_21 FRT_NZ_049_23 FRT_NZ_049_25 FRT_NZ_049_02 FRT_NZ_049_04 FRT_NZ_049_06 FRT_NZ_049_08 FRT_NZ_049_10 FRT_NZ_049_12 FRT_NZ_049_14 FRT_NZ_049_16 FRT_NZ_049_18 FRT_NZ_049_20 FRT_NZ_049_22 FRT_NZ_049_24 FRT_NZ_049_26 Zvolte variantu
Detailní popis produktu

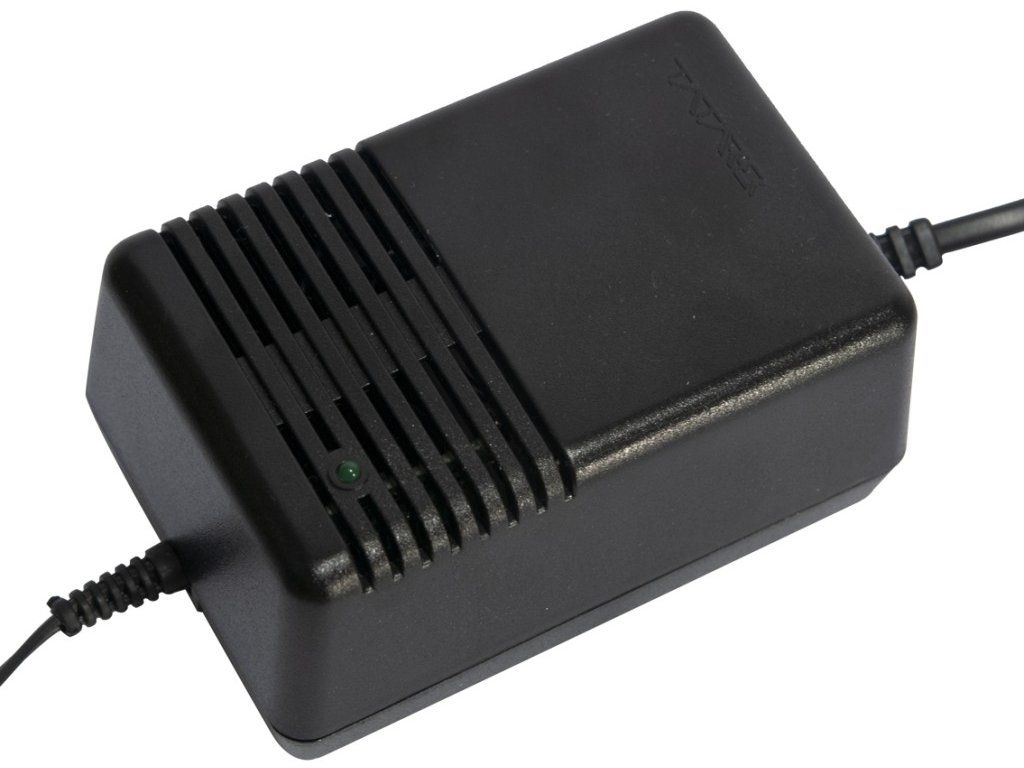

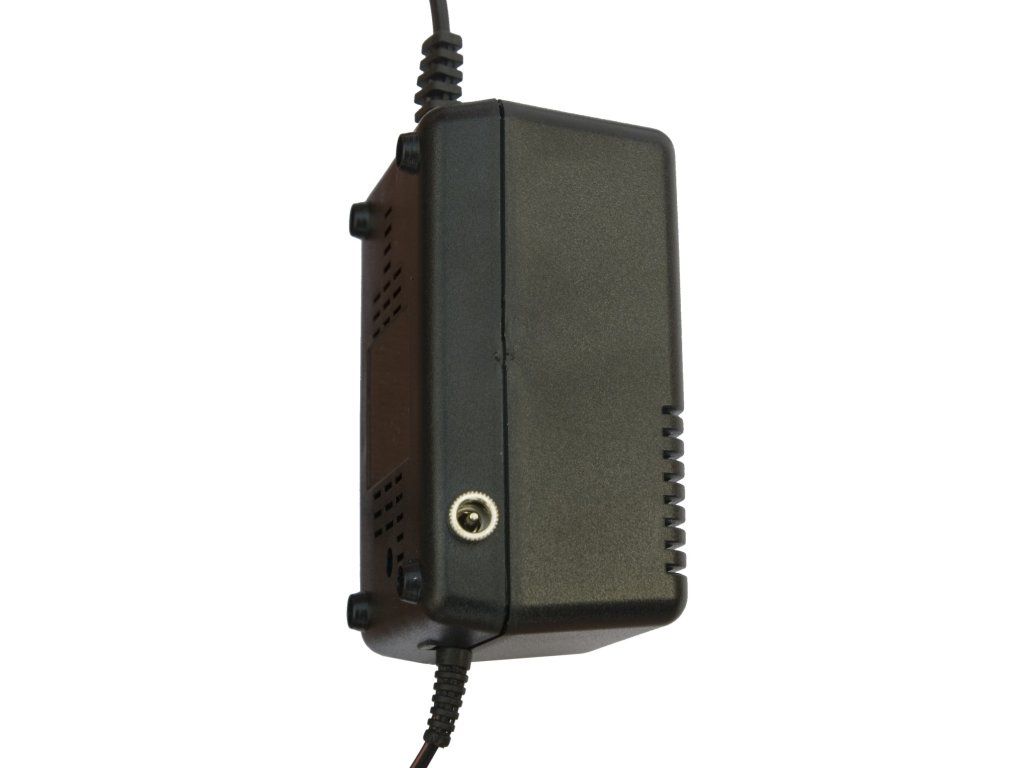

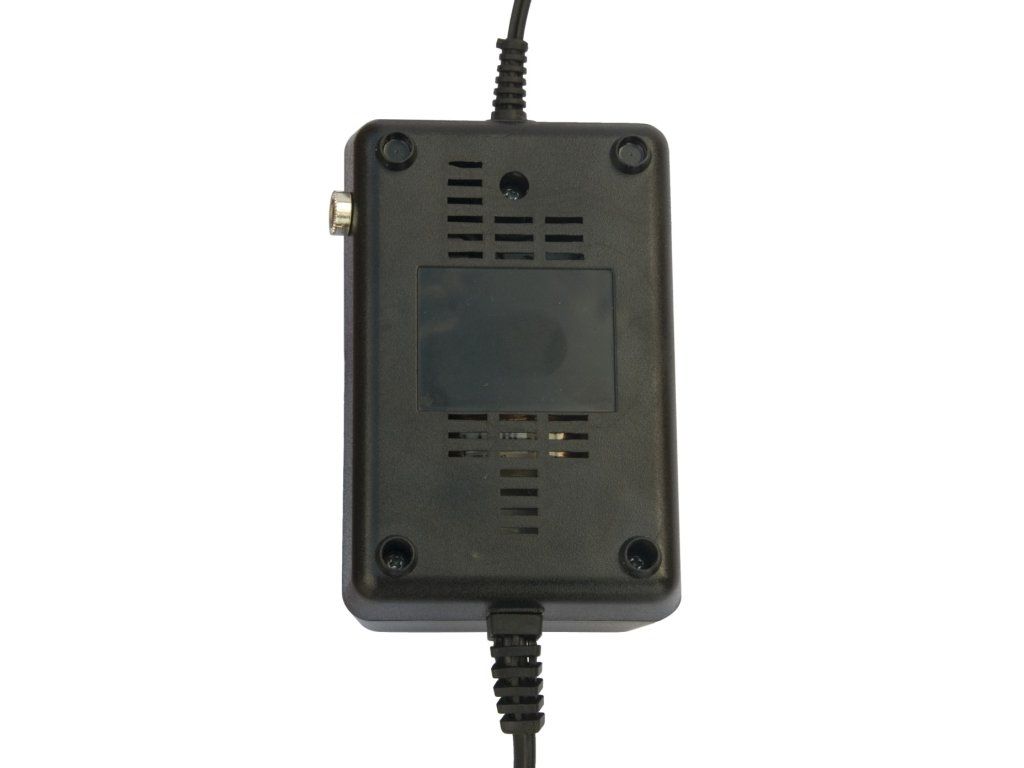

Výkonný usměrněný zdroj 40 N 22 V/1,5 A (Nestabilizovaný, 1500 mA)
Elektromechanické součástky s vyšším odběrem často postrádají jemnou elektroniku, a proto spíše než drahou stabilizaci ocení masivní dodávku energie. Průmyslový AC/DC převodník 40 N 22 V/1,5 A je koncipován přesně pro tento druh zátěže. Přetváří střídavé napětí ze sítě na stejnosměrný výstup 22 voltů, přičemž dokáže bez problému uvolnit výkon až 1,5 ampéru (1500 mA). Jelikož je konstrukčně nestabilizovaný, drobné fluktuace voltáže v závislosti na připojovaném odporu pro něj nepředstavují žádnou překážku.
Vy řeknete jakou zástrčku a póly, my dodáme profesionální trafo
Konec potížím s nekompatibilními redukcemi, které se neustále uvolňují a přerušují chod stroje. U nás kupujete zakázkově sestavený celek. Vyfiltrujte si z naší nabídky rovných i úhlových jacků ten, který do vašeho přístroje bezchybně pasuje. Dalším a neméně důležitým krokem je striktní volba orientace elektrických pólů. Do poznámky specifikujte, zdali má náš technik přivést na vnitřní kolík plusový (+), nebo mínusový (-) náboj. Jen tak vám garantujeme, že nedojde k destruktivnímu přepólování vašeho obvodu.
Specialisté na to, co jiní vzdávají
Narážíte ve svých projektech na mrtvé body kvůli chybějícímu napájení atypických strojů? Nezoufejte a proberte to s námi. Jsme elektrotechnický tým zaměřený právě na ty komponenty, které běžné e-shopy vůbec nevedou. Máte-li před sebou zařízení bez návodu a rozluštit poškozený štítek se zdá nemožné, pošlete nám ho. Prozkoumáme specifikace a v případě nutnosti dokážeme pro váš provoz vyrobit i zástupný modul na míru.
Fyzikální a legislativní data modulu 40 N 22 V/1,5 A
| Systém měniče | Stejnosměrný (AC/DC) napáječ, zcela bez vnitřní stabilizace |
| Cílové výstupní napětí | 22,0 V (volně kolísá v závislosti na připojené zátěži) |
| Hranice zátěžové propustnosti | 1500 mA (1,5 A) |
| Uspořádání elektrických pólů | Dle zadání: vnitřní kolík směrován na (+) případně (-) |
| Oborové normy a bezpečnost | Produkt je plně v souladu s PN-EN 60950 |
| Garance omezení rušení (EMC) | Odzkoušeno dle směrnice PN-EN55022 |
| Ochrana přírody a balení | Odpovídá ekologickým limitům RoHS, expedice v sáčku/krabičce |
| Dostupné rovné zástrčky | CP (2,10x5,50 mm), DP (2,50x5,50 mm), FP (1,50x5,50 mm), MP (1,70x4,75 mm) |
| Dostupné lomené (úhlové) zástrčky | AK (Ø 2,5 mm), BK (Ø 3,5 mm), CK (2,10x5,50 mm), DK (2,50x5,50 mm), EK (1,35x3,50 mm), FK (1,50x5,50 mm), KK (0,70x2,35 mm), LK (1,70x4,00 mm), MK (1,70x4,75 mm) |
Jste v koncích a potřebujete radu ohledně napájení?
Experimenty s neznámým napětím se u drahých aplikací nikdy nevyplácí. Neumíte-li ze schémat vyčíst správné proudové zatížení nebo orientaci pinu, kontaktujte náš tým. Z vašich podkladů či fotografií stroje rozluštíme potřebné parametry a sestrojíme bezpečný zdroj, u kterého budete mít jistotu funkčnosti.
Praktický rádce (FAQ): Používání 22V nestabilizovaných traft
V čem se liší "nestabilizovaný" adaptér od ostatních a na co si dát pozor?
Základní rozdíl spočívá ve vnitřní architektuře trafa. U tohoto typu zcela chybí vyhlazovací čip. Bez něj se výstupní napětí chová naprosto nespoutaně a odvíjí se výhradně od aktuální zátěže připojeného spotřebiče. Kdybyste na výstup tohoto modulu připojili voltmetr "naprázdno", ukáže vám napětí blížící se ke 30 voltům. K přesným 22 V klesne teprve v okamžiku, kdy začnete čerpat jeho maximální kapacitu (1,5 ampéru). Tato vlastnost nevadí průmyslovým motorkům či relátkům, avšak pro citlivou mikroelektroniku (např. řídicí desky senzorů), která nemá vlastní integrovaný stabilizátor, to představuje obrovské riziko zničení.
Jak u mé aparatury odhalím správnou polaritu konektoru?
Vzhledem k tomu, že vám dodáváme usměrněný stejnosměrný (DC) proud, je dodržení polarity kritické. Zaměnění plusu a mínusu by velmi rychle odpálilo obvody vašeho stroje. Nápovědu pro objednávku obvykle naleznete poblíž napájecí dírky na krytu přístroje. Uvidíte tam nákres otevřeného kroužku a drobné tečky uprostřed něj. Obě tyto části jsou spojeny čarami se znaménky (+) a (-). Pro naši výrobu je nejdůležitější ta linka, která směřuje přímo od středové tečky – tato tečka totiž reprezentuje vnitřní kolík jacku. Nejste-li si jisti interpretací piktogramu, fotku nám pošlete a my vás nasměrujeme k bezpečné volbě.
Nebude problém, když můj stroj odebírá například pouhých 600 mA?
Při použití "nestabilizovaného" trafa je toto poměrně zásadní problém a použití vám v tomto případě silně nedoporučujeme. Ačkoliv z pohledu "ampér" si stroj (600 mA) vezme z velkého zdroje (1500 mA) jen tolik, kolik potřebuje, zradí vás napětí. Protože je transformátor vytížen sotva na třetinu svého konstrukčního maxima, napětí se udrží nebezpečně vysoko, hluboko nad hodnotou 22 V. Pokud vaše zařízení nedisponuje silným vnitřním stabilizátorem, toto markantní přepětí jej buď přehřeje, nebo rovnou zničí. Pro malé odběry proto vždy volte buď plně stabilizované zdroje, nebo nestabilizované varianty s výkonem odpovídajícím téměř přesně vaší zátěži.
