Anemometr PA555
Kód: FRT_AM_001_01 FRT_AM_001_02 FRT_AM_001_03 FRT_AM_001_04 FRT_AM_001_05 FRT_AM_001_06 FRT_AM_001_07 FRT_AM_001_08 FRT_AM_001_09 FRT_AM_001_10 FRT_AM_001_11 FRT_AM_001_12 FRT_AM_001_13 FRT_AM_001_14 FRT_AM_001_15 FRT_AM_001_16 FRT_AM_001_17 FRT_AM_001_18 FRT_AM_001_19 FRT_AM_001_20 Zvolte variantu
Související produkty
Detailní popis produktu
Průmyslový snímač rychlosti větru PA555 s chytrou architekturou

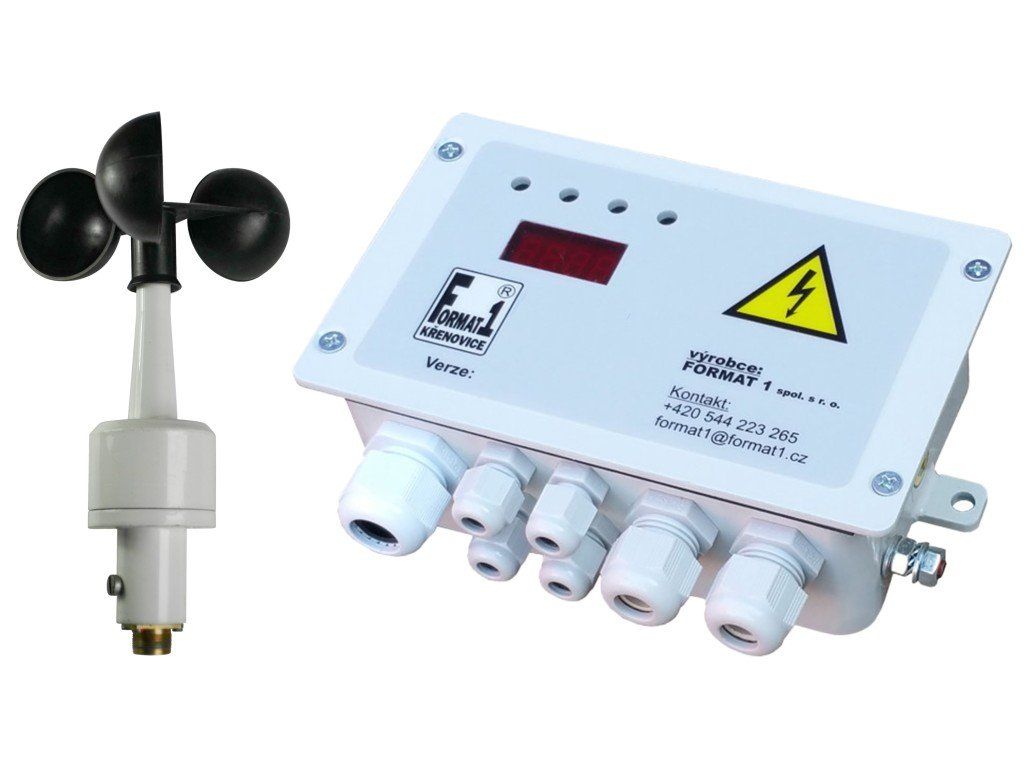

Zajištění bezpečnosti při práci ve výškách a manipulaci s břemeny vyžaduje spolehlivá data. Anemometr PA555 je profesionální přístroj pro kontinuální monitoring povětrnostní situace. Je navržen speciálně pro stavební jeřáby, stožáry a průmyslové budovy, kde i malá chyba může mít fatální následky.
Mikroprocesorové řízení a přesná detekce
Srdcem tohoto měřiče je pokročilá vyhodnocovací jednotka řízená mikroprocesorem. Ta v reálném čase neustále zpracovává signály z venkovní vrtulky a zobrazuje je na displeji v metrech za sekundu. Zásadní výhodou pro praxi je integrovaná digitální filtrace poryvů větru. Systém tak dokáže rozeznat neškodný okamžitý závan od skutečně nebezpečného a setrvalého větru. Tím se efektivně brání falešným poplachům, které by zbytečně zdržovaly práci na stavbě.
Extrémní odolnost a promyšlené vnitřní uspořádání

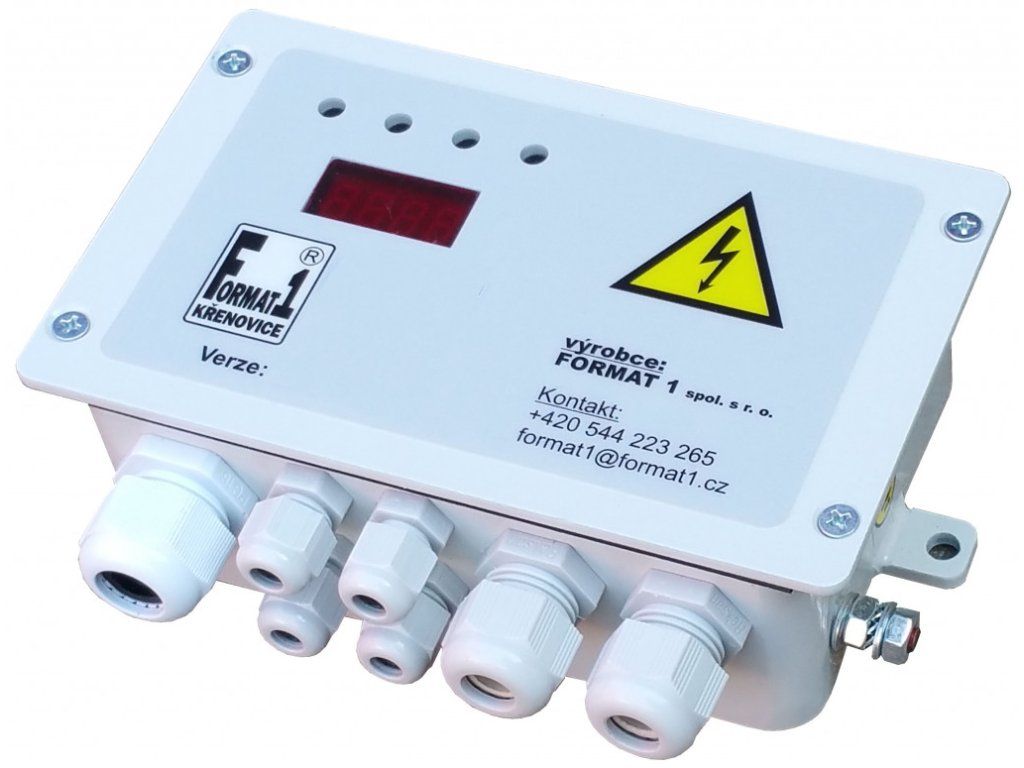

Zatímco samotná vrtulka čelí venkovním živlům, veškerá důležitá elektronika je ukryta mimo nebezpečí v masivní kovové krabičce (obvykle umístěné v rozvaděči či kabině). Kladli jsme obrovský důraz na snadnou montáž. Pod víkem opatřeným gumovým těsněním proto naleznete moderní WAGO svorky, které zaručují bleskové a bezpečné zapojení kabeláže bez složitého šroubování. Kabely jsou navíc fixovány přes profesionální PG průchodky.
Jako tuzemští výrobci z FORMAT1 máme nad celým zařízením plnou kontrolu. Chápeme, že každý provoz má svá specifika – ať už jde o volbu napájecího napětí (nabízíme pět variant od 10-30 VDC po 230 VAC), nestandardní délku kabelu k vrtulce, nebo specifické požadavky na nastavení relé. Kontaktujte nás, rádi vám s výběrem poradíme a vyrobíme řešení přesně na míru.
Kompletní technická specifikace
| 1. Základní technické parametry a konfigurace | |
|---|---|
| Měřicí rozsah | 1–30 m/s (0–108 km/h) |
| Možnosti napájení (volitelné) |
|
| Standardní délky propojovacího kabelu |
|
| Elektrické krytí a odolnost | IP54, vestavěná přepěťová ochrana tř. D, provoz od -20 °C do +60 °C |
| 2. Funkční vlastnosti a softwarové vybavení | |
| Vyhodnocování dat | Mikroprocesorem řízená jednotka (trvale analyzuje aktuální rychlost z vrtulky). |
| Zobrazovací jednotka | Aktuální hodnoty zobrazovány v m/s na čelním LED displeji. |
| Ochrana proti falešným alarmům | Vestavěná digitální filtrace poryvu větru. |
| Počet a zatižitelnost relé | 3x zcela nezávislé výstupní relé (parametry kontaktů 250 VAC / 0,5 A). |
| Nastavení reléových kanálů | Volitelné chování spínací/rozpínací (NC/NO), uživatelsky nastavitelná hystereze. |
| Typické využití limitů | Obvykle pro 80 %, 100 % a 125 % maximální dovolené rychlosti větru. |
| Indikace překročení limitu | Při překročení meze sepne/rozepne relé a rozsvítí se odpovídající LED dioda na panelu. |
| 3. Vnitřní uspořádání a mechanická konstrukce | |
| Materiál vyhodnocovací jednotky | Robustní kovová krabička koncipovaná i pro těžké provozy. |
| Těsnění a izolace | Spolehlivé gumové těsnění víka krabice proti vniknutí vlhkosti. |
| Svorkovnice pro připojení | Bezšroubové WAGO svorky pro vodiče s maximálním průřezem 2,5 mm². |
| Bezpečnostní uzemnění | Integrovaná zemnící svorka přímo na desce. |
| Kabelové průchodky |
|
| Ovládací rozhraní pod víkem | 4 mikrotlačítka a malý LED displej pro snadné programování. |
| Uchycení skříně | 2x předpřipravený montážní otvor o průměru 6,5 mm. |
Nejčastější otázky z praxe (FAQ)
Filtrace funguje jako chytrý "tlumič". Pokud na jeřábu dojde k extrémnímu, ale pouze vteřinovému nárazu větru, mikroprocesor to vyhodnotí jako anomálii a nespustí ihned varovnou sirénu, pokud se vítr vzápětí neutiší. Zabraňuje se tím nechtěným a rušivým poplachům.
Zcela bez problému. Tři reléové výstupy jsou plně nezávislé. Typické nastavení u našich B2B zákazníků bývá na 80, 100 a 125 procentech požadovaného limitu pro odstupňované varování (např. blikající maják -> siréna -> zablokování manipulace). U každého relé navíc můžete změnit logiku sepnutí (NC/NO) a přidat hysterezi.
Konstrukce je navržena s ohledem na maximální pohodlí montážníků. Uvnitř kovové skříně najdete moderní WAGO svorky. Vodiče (až do průměru 2,5 mm²) stačí odizolovat a zacvaknout – není nutné zdlouhavě manipulovat se šroubovákem. K bezpečnému a těsnému vyvedení kabelů ze skříně pak slouží rovnou čtyři připravené průchodky PG.
Rozhodně. Robustní skříň je koncipována na těžké provozy, obvodové víko má poctivé gumové těsnění proti pronikání nečistot a k samotnému uchycení na konstrukci či stěnu rozvaděče využijete dva připravené 6,5mm otvory. Důležitá je také integrovaná zemnící svorka, která přispívá k bezpečnosti elektroniky.
