Detailní popis produktu

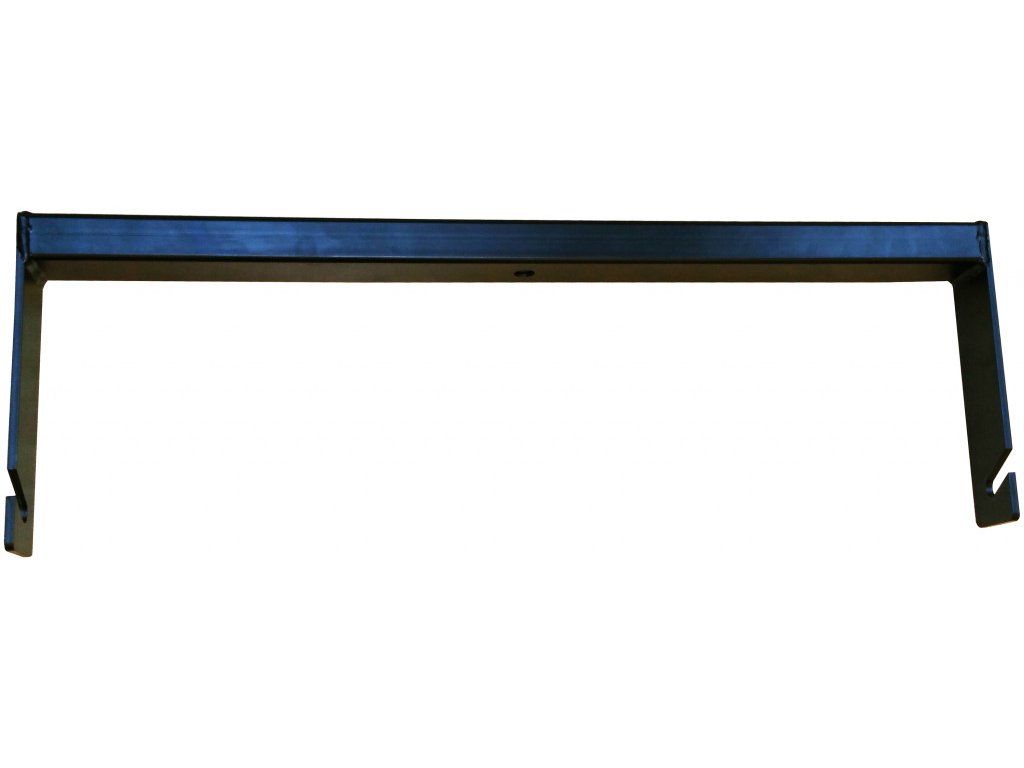

FGD1 Držák "U" pro FORMATIC GIGANT 200 mm

Zavěsit rozměrný průmyslový panel bezpečně do prostoru vyžaduje patřičně dimenzované montážní prvky. Kyvný ocelový nosič FGD1 jsme vyvinuli jako přímou odpověď na potřeby průmyslových provozů, které využívají naše největší zobrazovače FORMATIC GIGANT s 200milimetrovými znaky. Jelikož jsme přímými autory a výrobci tohoto uchycení, garantujeme, že jeho mohutná kovová stavba bez problému snese vysokou mechanickou zátěž a udrží cennou elektroniku v absolutním bezpečí i v místech s vyššími otřesy.

Inovativní aretace pro snadnou manipulaci v halách

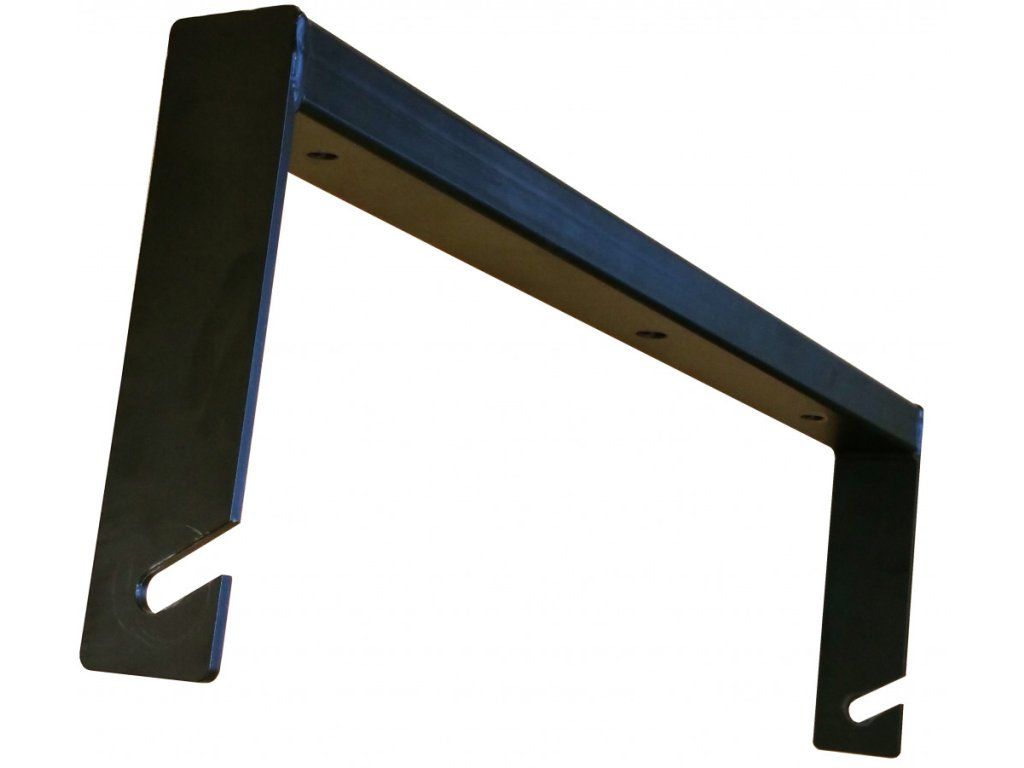

Montáž velkých průmyslových obrazovek pod stropem nebo na sloupech bývá často noční můrou. Náš systém proto eliminuje nutnost složitého šroubování těžkého břemene ve výškách. Bočnice držáku jsou opatřeny hlubokými vodicími drážkami. Displej do nich pouze nasunete, plynulým tahem nastavíte přesný sklon, aby na něj obsluha perfektně viděla, a pozici trvale zamknete dotažením matic na vnějších stranách profilu. Rychlé, bezpečné a mimořádně efektivní.

Stavební připravenost a ukotvení

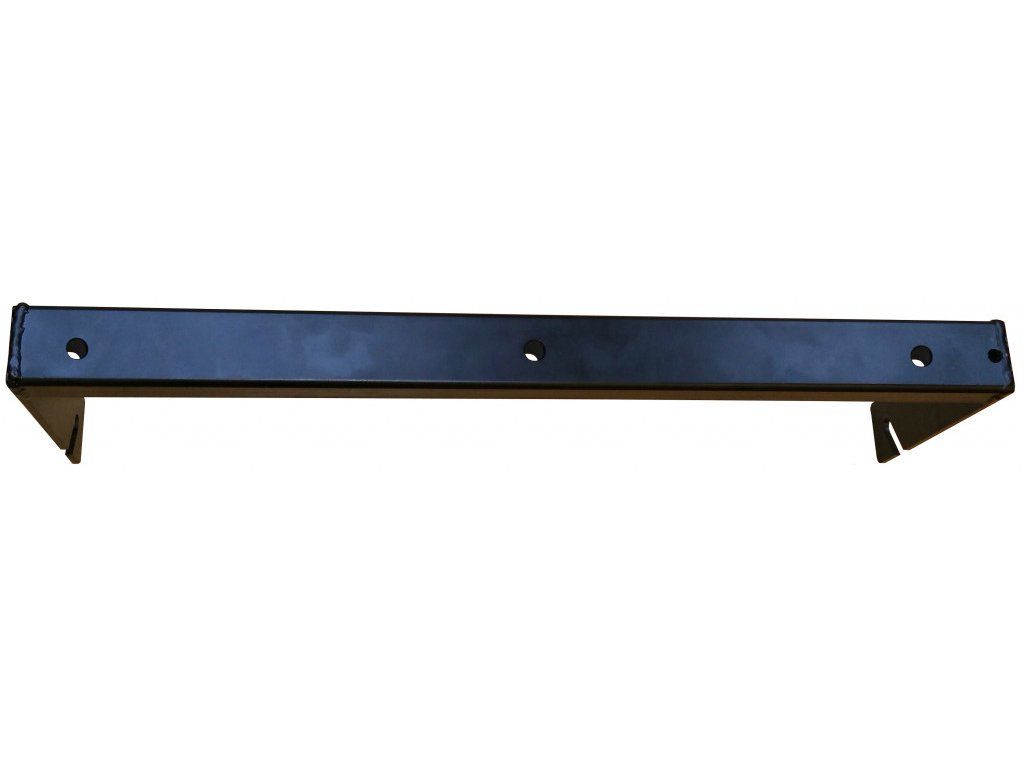

Při návrhu široké základny jsme mysleli na variabilitu montáže. Vrchní profil o šířce 50 mm poskytuje výbornou oporu proti kroucení. Konstrukci můžete k traverze či stropu přichytit buď přes hlavní středový otvor (průměr 13 mm), nebo využít dvojici postranních otvorů s roztečí 824 mm pro maximalizaci stability u takto širokého (868 mm vnitřní rozpětí) zařízení. Přesné rozvržení děr usnadňuje práci s běžnými závitovými tyčemi i chemickými kotvami.

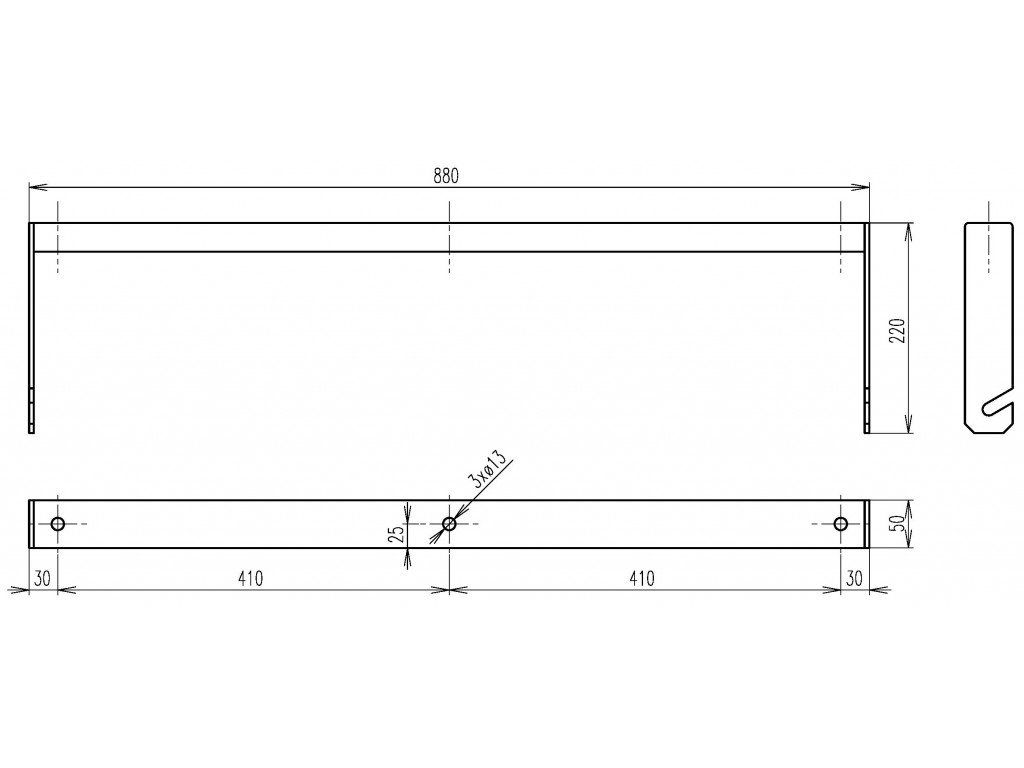

Specifikace a detailní míry profilu FGD1

Narážíte při plánování montáže na prostorové komplikace? Jelikož celá kovovýroba probíhá pod naší taktovkou, není pro nás problém cokoliv upravit. Ať už potřebujete prodloužit ramena pro podvěšení pod vzduchotechniku, nebo vyřezat specifické kotevní otvory. Obraťte se na naše specialisty, dodáme vám upravenou konzoli, která na vaše pracoviště padne jako ulitá.

Odpovědi na vaše nejčastější technické dotazy (FAQ)

Udrží tento držák bezpečně i takto velký terminál bez kroucení?

Zcela bez pochyb. Právě kvůli nadstandardním rozměrům a váze modelu GIGANT jsme tento profil vyráběli ze zesílené oceli. Rozpětí ramen téměř 87 centimetrů si žádá nekompromisní tuhost, kterou běžné ohýbané plechy zkrátka nenabídnou. Náš systém drží tvar i při občasném nechtěném zavadění technikou.

Máme v hale atypické nosníky, jde základnu provrtat jinde?

Základní vrchní profil o šířce 50 milimetrů sice z výroby obsahuje předpřipravené montážní body (středový a dva krajní), ale pokud potřebujete rozteč děr napasovat na vaši stávající ocelovou konstrukci, můžete si do masivní základny vyvrtat další otvory dle potřeby. Případně nám tuto informaci předejte už při objednávce a my vám díry připravíme přesně na míru.

Co se stane, když se časem povolí zajišťovací matice na boku?

Díky hlubokému drážkovému provedení v bočních ramenech nehrozí pád přístroje na zem ani v případě, že by došlo k mírnému povolení utahovacího mechanismu. Obrazovka by se pouze prověsila do svislé polohy. Pro místa se silnými vibracemi však vždy doporučujeme doplnit závit pružinovou podložkou nebo samojistící maticí.
