WL280-2H4331P01 - Optický antikolizní systém, protisrážkové zařízení
Kód: FRT_AK_001



Související produkty
Detailní popis produktu
Bezpečnostní antikolizní systém WL280-2H4331P01 pro mostové jeřáby

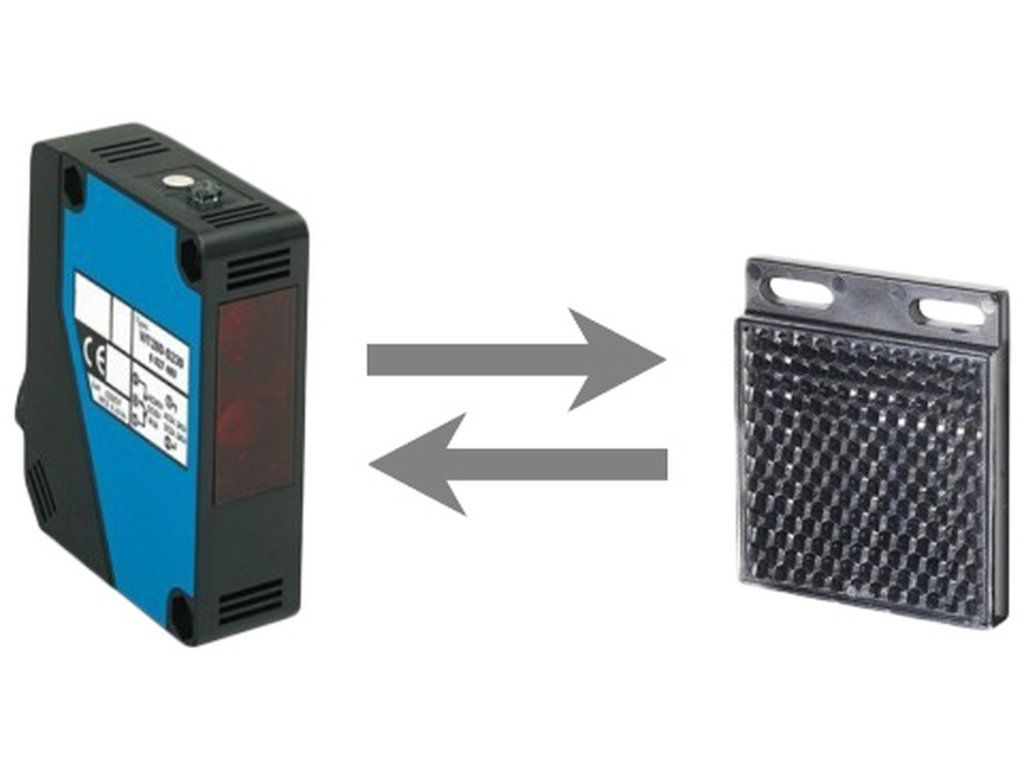

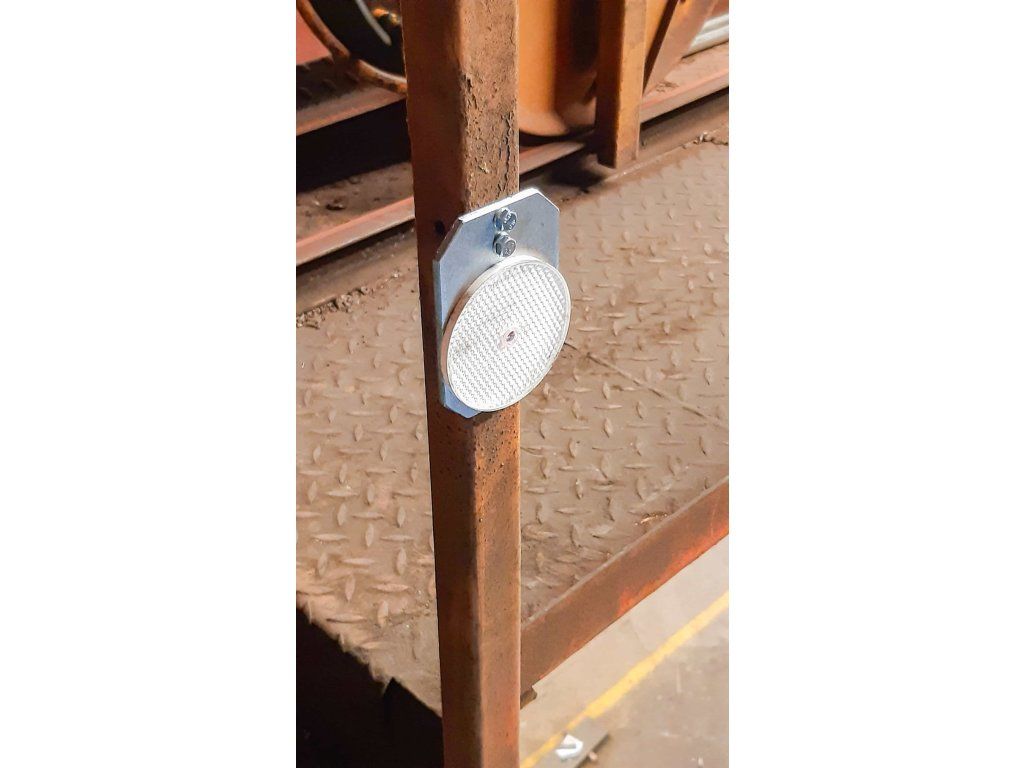

Kolidující mostové jeřáby na společné pojezdové dráze mohou způsobit fatální škody na majetku i zdraví zaměstnanců. Optické protisrážkové zařízení WL280-2H4331P01 funguje jako nekompromisní elektronická brzda, která včas detekuje blížící se překážku a vydá signál k zastavení pojezdu. Celý mechanismus je založen na spolehlivém odrazu viditelného červeného LED světla od protější odrazky, čímž tvoří virtuální ochranný štít vašeho zvedacího zařízení.
Snadné zaměření a plynulá regulace odstupu

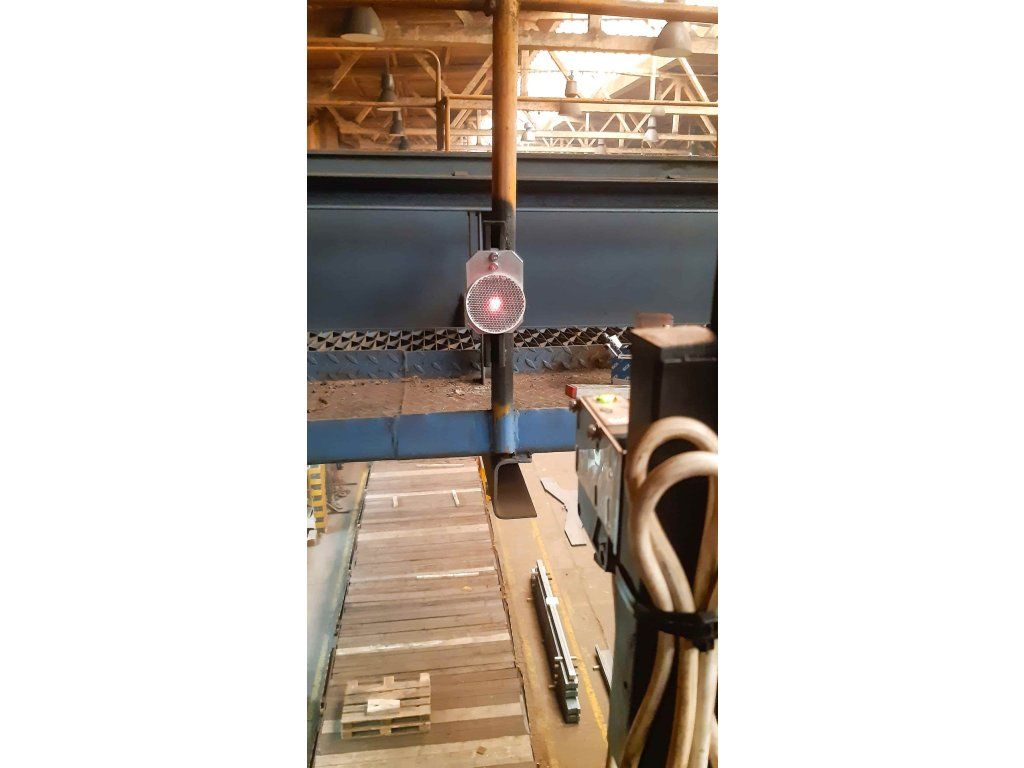

Zprovoznění tohoto sdruženého optického senzoru je díky použité technologii velmi rychlé. Červený paprsek vytváří ve vzdálenosti 10 metrů světelný kruh o průměru zhruba 280 mm, což zásadně usnadňuje prvotní zaměření na dodanou odrazku. Tento širší rozptyl zároveň výborně kompenzuje drobné vibrace či výkyvy jeřábového mostu při běžné manipulaci s břemenem. Reakční vzdálenost pro sepnutí si můžete plynule nastavit v rozsahu 0,01 m až 11 m, přesně podle brzdné dráhy vaší technologie.
Extrémní odolnost a flexibilita zapojení
Průmyslové haly bývají plné prachu a teplotních výkyvů. Snímač WL280 je na tyto podmínky skvěle připraven – jeho tělo disponuje certifikací IP66 (odolnost vůči intenzivně tryskající vodě a úplná prachotěsnost) a spolehlivě pracuje v mrazech od -25 °C i v letních halových teplotách do +55 °C. Pro komunikaci s řídicí jednotkou jeřábu je vybaven elektricky izolovaným reléovým výstupem (zatížitelnost až 3 A), který lze snadno začlenit do stávajícího bezpečnostního okruhu.
Zajištění bezpečnosti břemen a jeřábových technologií se úzce prolíná s naší hlavní specializací – vývojem a stavbou těžkých průmyslových vah a tenzometrických uzlů. Koneckonců, žádná kvalitní jeřábová váha se neobejde bez spolehlivého snímače síly a stejně tak žádná jeřábová dráha bez kvalitní ochrany. Plánujete modernizaci vaší manipulační techniky? Nevíte, jak nejlépe propojit bezpečnostní relé s vaším frekvenčním měničem? Obraťte se na náš inženýrský tým. Jsme zkušení profesionálové z praxe, rádi vám poradíme s výběrem a pomůžeme systém dokonale sladit.
Technická specifikace antikolizního zařízení

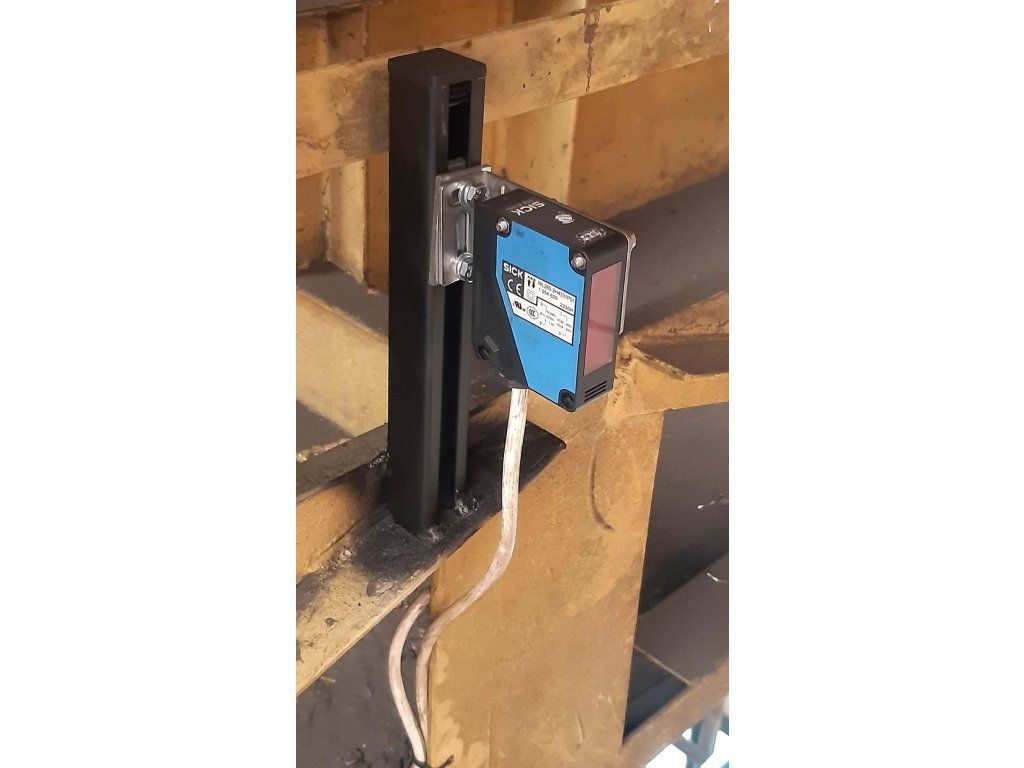

| 1. Optické vlastnosti a detekční rozsah | |
|---|---|
| Zdroj signálu | Výkonná LED dioda vysílající jasně viditelné červené světlo. |
| Provozní dosah senzoru | Garantovaná funkce v rozmezí 0,01 m až 11 m (vzdálenost sepnutí lze plynule ladit). |
| Geometrie paprsku | Úhel rozptylu cca 1,6° (tvoří 280mm světelný kruh na vzdálenost 10 metrů). |
| Fyzické provedení | Sdružený kompaktní senzor (vysílač i přijímač v jedné krabičce o hmotnosti cca 150 g). |
| 2. Napájení, konektivita a ochrana | |
| Požadavky na napájení | Univerzální AC okruh: 24 V až 240 V AC s velmi nízkým příkonem pouhých 5 VA. |
| Typ signalizačního výstupu | Elektricky izolované relé (kontakty dimenzované na 3 A / 240 V AC nebo 3 A / 30 V DC). |
| Metoda připojení kabelů | Rychlé a spolehlivé upnutí přes vnitřní šroubovací svorky. |
| Pracovní prostředí a IP krytí | Stupeň krytí IP66; Bezpečný provoz při teplotách -25 °C až +55 °C. |
Odborné otázky z provozní a montážní praxe (FAQ)

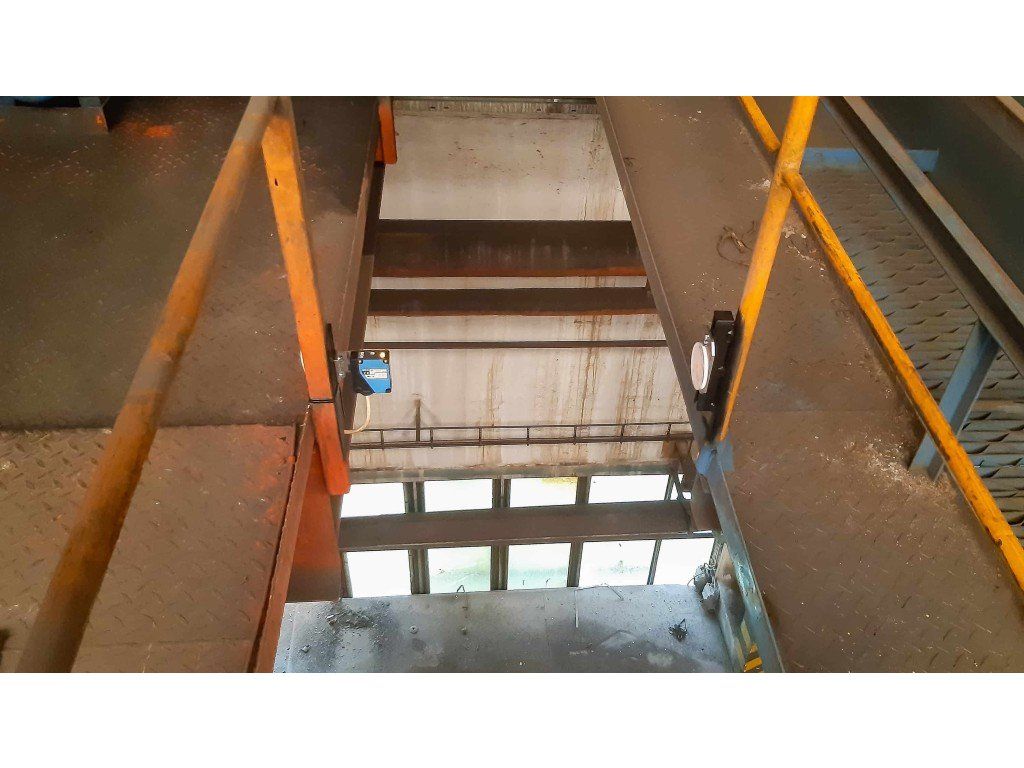

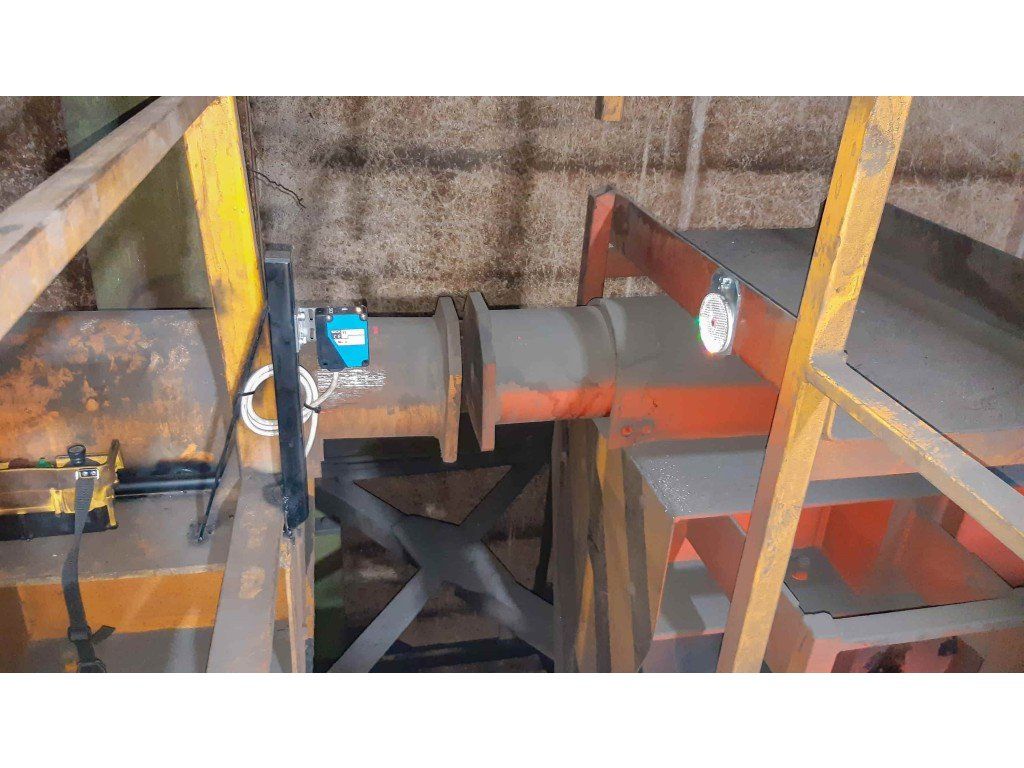

Senzor neustále vysílá světlo na odrazku. Jakmile se vzdálenost mezi odrazkou (např. na druhém jeřábu nebo na stěně) a samotným optickým čidlem zkrátí na vámi nastavenou mez (např. 3 metry), vnitřní relé senzoru se přepne. Tento reléový signál pak typicky rozepne řídicí okruh pojezdu vašeho jeřábu, který bezpečně zastaví, nebo aktivuje výstražnou houkačku. Jde o jednoduchý, ale extrémně spolehlivý princip.

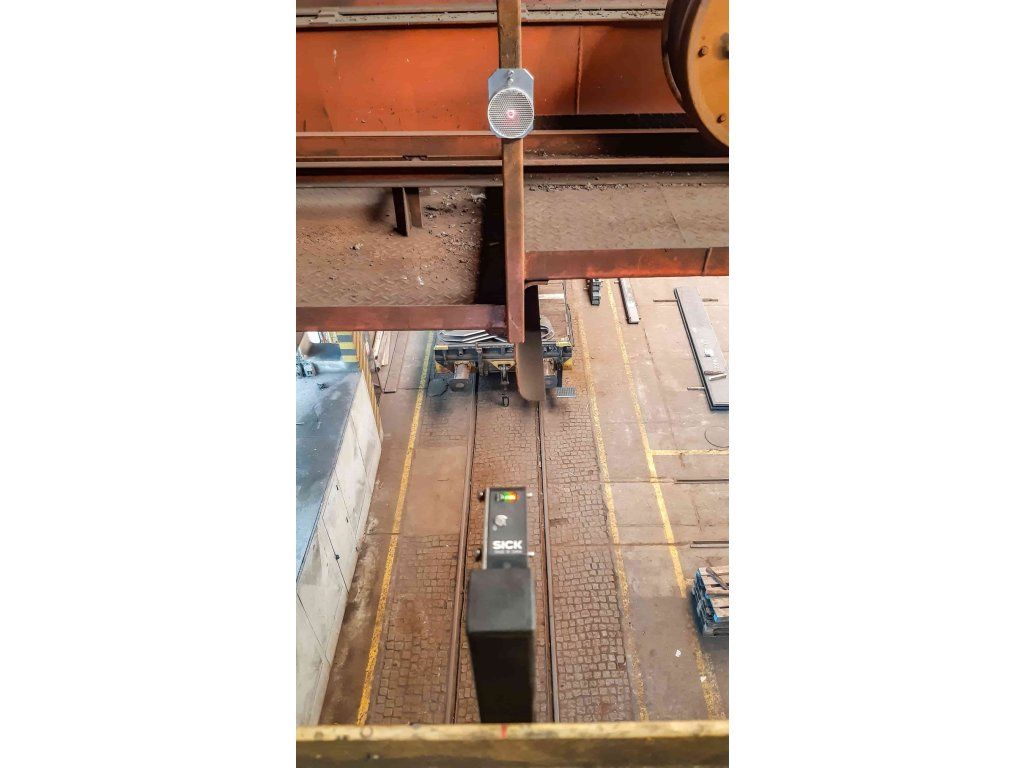

Tento problém výrobce elegantně vyřešil lehkým rozptylem paprsku. Optika nerozptyluje světlo do malinké ostré tečky, jako např. laserové ukazovátko. Díky úhlu rozptylu cca 1,6° vytváří paprsek na 10 metrech kruh o průměru zhruba 28 centimetrů. Pokud se tedy jeřáb vlivem přejezdu dilatací nepatrně otřese nebo vychýlí, odrazka se bude stále nacházet uvnitř tohoto širokého světelného terče a signál se nepřeruší.
Ano, systém je k tomu velice dobře uzpůsoben. Z hlediska izolace nabízí vysoké krytí IP66, které elektroniku s jistotou ochrání před deštěm, sněhem i intenzivními poryvy prachu. Provozní elektronika zvládá mrazy až do -25 °C. Je však důležité senzor i odrazku mechanicky chránit proti přímému usazování silné vrstvy námrazy nebo mokrého sněhu přímo na optických čočkách – v takovém případě doporučujeme vyrobit jednoduchou ocelovou stříšku.
V průmyslu vše souvisí se vším. Kde se nachází těžký mostový jeřáb, tam se velmi často manipuluje s břemeny pomocí jeřábových závěsných vah nebo vážicích traverz, které z dodávaných tenzometrů přímo konstruujeme. Ochrana této velmi drahé technologie a bezpečnost obsluhy je pro nás proto zásadní. Našim zákazníkům tak zajišťujeme ucelený přístup k problematice zvedací techniky – od změření síly na háku až po bezpečný pohyb celého stroje po hale.
