FORMATIC GIGANT-485 velkoplošný displej 200 mm LED se vstupem RS485
Kód: FRT_IN_FRT_002
Související produkty
Detailní popis produktu

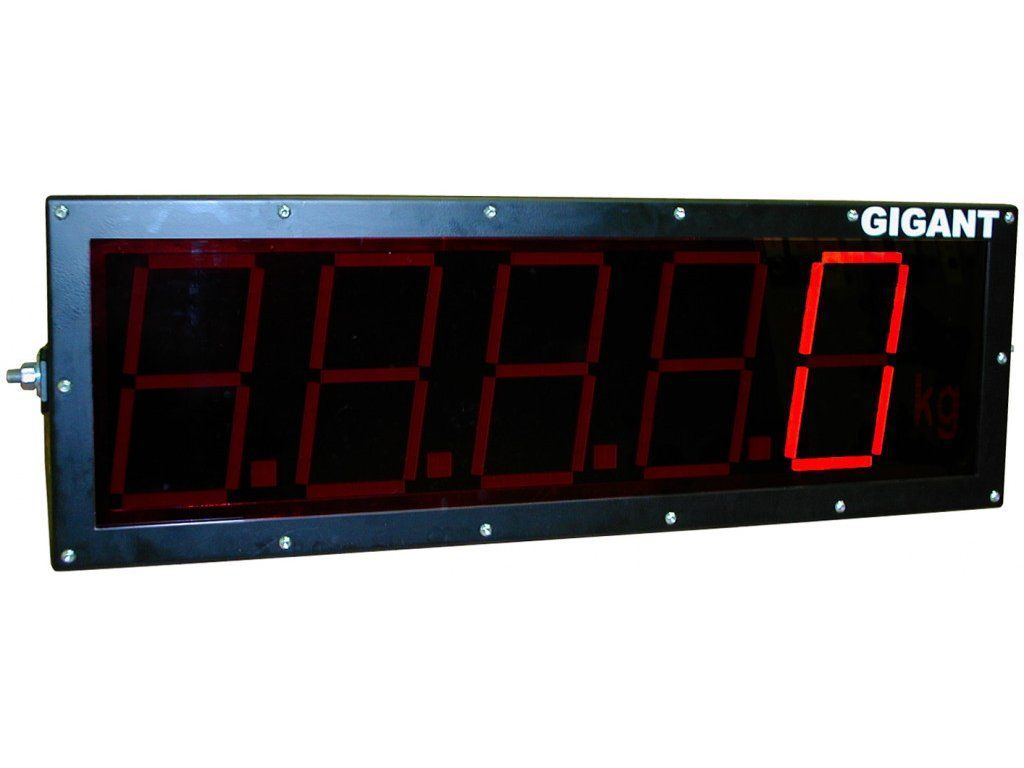

Velkoplošný průmyslový LED panel FORMATIC GIGANT-485 s rozhraním RS485
V provozech, kde hluk, prach a obrovské vzdálenosti ztěžují běžnou komunikaci, je vizuální přehled o technologických datech absolutně klíčový. Průmyslový zobrazovač FORMATIC GIGANT-485 s dvaceticentimetrovými, jasně červenými LED znaky je navržen tak, aby poskytl ostrý a nezkreslený obraz i z druhého konce rozlehlé výrobní haly. Na rozdíl od běžných komerčních monitorů je toto specializované zařízení dimenzováno pro dlouholetou non-stop zátěž v těch nejnáročnějších sférách těžkého průmyslu.
Spolehlivý přenos dat na extrémní vzdálenosti (RS485)
Zatímco klasické sériové linky narážejí na své limity v délce kabeláže, tento panel využívá masivně odolnou průmyslovou sběrnici RS485. Ta vám otevírá cestu k bezproblémovému tažení datových kabelů na stovky metrů bez rizika ztráty paketů nebo rušení. Zobrazovač reaguje na univerzální ASCII protokol a nabízí dvě roviny flexibility – umí pracovat v režimu kontinuálního čtení (zachytává trvale vysílaná data od nadřazené váhy), nebo zvládne chytrou adresovatelnou obousměrnou komunikaci. Pro samotné elektrikáře a montéry jsme přípravu maximálně zjednodušili začleněním špičkových bezšroubových WAGO svorek, které jsou bezpečně ukryty pod odnímatelným zadním víkem.
Nezničitelné ocelové šasi a variabilita montáže
Křehké plasty do hutí či na expediční dvory rozhodně nepatří. Celý hardware jsme oblekli do poctivého ocelového kabátu, který eliminuje případná poškození vlivem vibrací a hrubšího provozního zacházení. Součástí balení je navíc velmi praktický stěnový „U“ držák. Ten vám umožní panel nejen pevně ukotvit na betonovou zeď či nosnou traverzu, ale především si přesně naklopit pozorovací úhel, aby na obrazovku dokonale viděl řidič bagru, operátor jeřábu i obsluha z velína.
Jsme přímí vývojáři a hrdí čeští výrobci kompletní série displejů FORMATIC. Svou elektroniku známe od prvotního schématu na papíře až po konečné zapájení desky. Plánujete zapojit několik těchto displejů do jedné sítě a potřebujete poradit s adresací RS485? Hledáte způsob, jak zobrazovač softwarově přizpůsobit atypickému PLC automatu, nebo potřebujete vyrobit speciální ochrannou mřížku pro nasazení ve slévárně? Spojte se s našimi techniky. Vaše specifické požadavky rádi proměníme ve fungující realitu.
Technické, optické a komunikační parametry displeje
| 1. Optické vlastnosti a mechanické provedení | |
|---|---|
| Zobrazovací technologie | Vysoce svítivé 7segmentové LED diody (červená barva) pro maximální kontrast. |
| Fyzická výška číslic | Garantovaných 200 mm (20 cm) zaručujících excelentní čitelnost na obří vzdálenosti. |
| Materiál obalu | Masivní a houževnaté celokovové šasi odolávající náročnému průmyslu. |
| Uchycení a montáž | Přes dodávaný kovový „U“ držák (umožňuje plynulé nastavení náklonu a snadnou fixaci). |
| 2. Datové rozhraní a systém napájení | |
| Datová sběrnice | Průmyslová linka RS485 (ideální pro kabelové trasy v řádech stovek metrů s vysokou imunitou proti rušení). |
| Metoda zapojení vodičů | Praktický přístup pod zadním víkem přes těsnicí průchodky přímo do WAGO svorek (pro průřezy až 2,5 mm²). |
| Provozní napětí | Připojení na klasickou síť 230 V AC. |
| Základní komunikační formát | ASCII protokol ve formátu (STX, ASCII data, CR). Přednastaveno na 9600 bps, bez parity, 8 datových bitů, 1 stop bit. |
| Režimy sběru dat | Volitelně: a) trvalé vysílání dat do displeje, b) inteligentní adresovatelná obousměrná komunikace v síti. |
Odborné odpovědi na časté dotazy z průmyslové praxe (FAQ)
Rozhodujícím faktorem je prostředí vaší továrny a vzdálenost vedení kabelu. Zatímco linka RS232 bezpečně funguje na krátké vzdálenosti do cca 15 metrů, průmyslový standard RS485 umožňuje tažení datového kabelu teoreticky až na vzdálenost 1 200 metrů. Navíc je mnohem odolnější vůči elektromagnetickému rušení od velkých motorů a měničů, a dovoluje připojit více zařízení na jednu společnou datovou sběrnici (multidrop síť).
Ano, systém je plně konfigurovatelný. Zobrazovač je vybaven vnitřní klávesnicí a servisním setup menu, přes které lze základní parametry komunikace a kalibraci snadno nastavit. Jelikož jsme autory vnitřního softwaru, jsme navíc schopni vám na přání komunikační protokol displeje kompletně přeprogramovat (tzv. zákaznický firmware), aby bezchybně porozuměl telegramům z vašeho specifického převodníku či řídicího automatu.
Šasi přístroje je mimořádně robustní, ale při nasazení v čistém exteriéru silně doporučujeme displej vybavit naším dodatečným kovovým stínítkem a ochrannou stříškou. Sluneční svit může snižovat kontrast svítivých diod a stínítko zajistí, že číslice zůstanou perfektně viditelné i během jasného letního dne. Zároveň stříška poskytne panelu druhou úroveň ochrany před nápory prudkého hnaného deště a prodlouží tak jeho životnost o mnoho let.
Zadní odnímatelné víko je opatřeno těsnicím profilem a veškerá přívodní kabeláž do přístroje prostupuje výhradně přes stahovací kabelové průchodky. Pokud váš elektrikář instalaci provede pečlivě a průchodky na kabelech dostatečně dotáhne, vnitřní prostor displeje zůstane skvěle izolován od okolních prašných podmínek.
