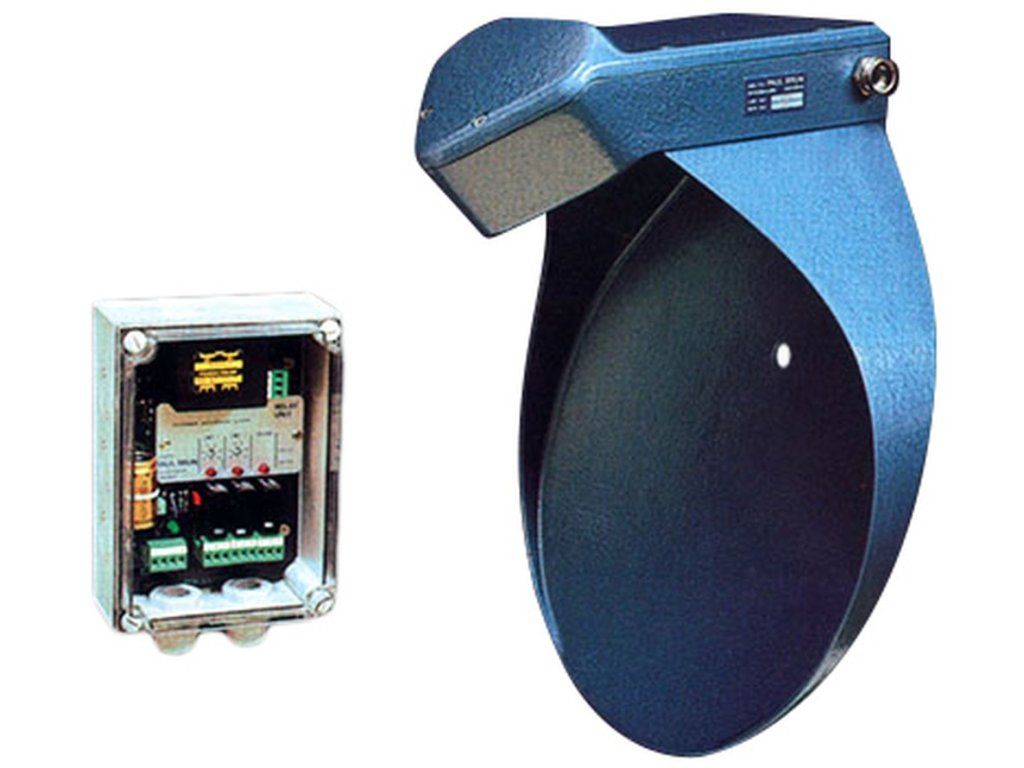

GIGASENSE - mikrovlnný radarový antikolizní systém, protisrážkové zařízení

Kód: FRT_AK_002
Neohodnoceno
229 779 Kč 189 900 Kč bez DPH Měrná cena:
Skladem
Možnosti doručení

Hledáte nekompromisní ochranu vaší jeřábové techniky před nákladnými haváriemi? Mikrovlnný antikolizní systém GIGASENSE pracuje na vysoce přesném Dopplerově principu s aktivním odrážečem. Jeho největší předností je inteligentní korekce vypnutí pojezdu, která dynamicky reaguje na aktuální rychlost jeřábu. Díky robustnímu zapouzdření (krytí IP65) a integrované autodiagnostice získáte pro svůj těžký provoz bezpečnostní prvek, na který se můžete absolutně spolehnout.



Detailní informace

Česká firma s tradicí
Česká firma s tradicí
Na trhu od 1991
Produkty vlastní výroby
Produkty vlastní výroby
Vyrábíme je přímo u nás
Pečlivě vybraný sortiment
Pečlivě vybraný sortiment
Od ověřených dodavatelů
Nevíte si rady?
Nevíte si rady?
Pomůžeme vám vybrat

Detailní popis produktu

Protisrážkový mikrovlnný systém GIGASENSE pro jeřáby

Bezpečnost práce a ochrana drahé manipulační techniky nesnese kompromisy. Antikolizní radar GIGASENSE představuje špičkové průmyslové zařízení navržené pro spolehlivou prevenci srážek mostových či portálových jeřábů. Tento mikrovlnný systém účinně eliminuje lidské chyby, chrání zdraví pracovníků a zabraňuje fatálním škodám na technologiích a halách.

Inteligentní detekce s dynamickou korekcí dráhy

Základem tohoto systému je pokročilá mikrovlnná technologie fungující na Dopplerově principu, jež komunikuje s dodávaným aktivním odrážečem. Oproti levným optickým čidlům není radar oslepen prachem, mlhou ani ostrým sluncem. Zcela přelomovou funkcí je automatická korekce vypnutí pojezdu. Systém neustále měří relativní rychlost jeřábu (v rozsahu 0,1 až 5 m/s) a podle ní dynamicky upravuje bod sepnutí brzd v krocích od 0 do 7 metrů. Těžký a rychle jedoucí jeřáb tak začne brzdit dříve než ten, který se pohybuje pomalou manipulací, čímž se zamezí nebezpečnému zhoupnutí břemene.

Extrémní spolehlivost a nepřetržitá autodiagnostika

V průmyslu musíte vědět, že vás bezpečnostní prvky nezklamou. GIGASENSE disponuje automatickým odhalením poruchy – systém se sám neustále interně testuje, a pokud detekuje jakoukoliv anomálii, okamžitě sepne vyhrazené chybové relé a bezpečně zastaví stroj. Anténa i reléová skříň se navíc pyšní poctivou mechanickou konstrukcí se stupněm krytí minimálně IP65. Ať už zařízení namontujete do mrazivé venkovní ocelárny nebo do zaprášené cementárny, bude fungovat bez výpadků.

Přestože naše firma primárně projektuje a staví průmyslové vážicí systémy, špičkové elektronice a integraci bezpečnostních prvků do těžkých provozů rozumíme do posledního kabelu. Plně si uvědomujeme, že podobná zařízení vyžadují odborný přístup. Nejste si jisti, zda pro váš jeřáb zvolit napájení 24 VDC nebo 230 V, či jak nastavit poplašné výstupy? Kontaktujte nás. Naši inženýři s vámi velmi rádi proberou technické detaily a navrhnou optimální způsob nasazení.

Komplexní technická specifikace zařízení

Technologie měření a dosah
Princip fungování Mikrovlnný radar na Dopplerově principu, detekce oproti dodávanému aktivnímu odrážeči.
Nastavení detekčních mezí
  • Systém umožňuje plynulé nastavení 2 nezávislých mezí (např. zpomalení a úplné zastavení).
  • Meze lze nastavit ve vzdálenosti 2 až 25 metrů.
Rozsah rychlostí a korekce Rozsah měřené rychlosti pojezdu 0,1 až 5 m/s. Dynamická korekce bodu vypnutí činí 0 až 7 metrů dle aktuální rychlosti.
Nejnižší rychlost meze 0,1 až 1 m/s (pro vysoce přesnou detekci u pomalých dojezdů).
Elektroinstalace, odolnost a rozměry
Varianty napájecího napětí
  • 24 VDC (stejnosměrné, časté u novějších PLC skříní).
  • 230 V, 50/60 Hz (střídavé, volitelné - nutno jasně specifikovat při objednání).
  • Celkový příkon systému: cca 9 VA.
Řídicí výstupy (Relé) 3x robustní přepínací kontakt (2 kVA / 8 A). Slouží pro obě nastavené meze a pro autodiagnostiku (chybu). 1 výstup lze konfigurovat jako přerušovaný (např. pro blikající maják).
Napájení aktivního odrážeče Integrovaná lithiová baterie (850 mAh) s deklarovanou životností více než 10 let.
Provozní klima a krytí
  • Krytí všech částí: Minimálně IP65 (prachotěsné, odolné tryskající vodě).
  • Garantovaná provozní teplota: -25 °C až +70 °C.
Frekvenční charakteristika a hmotnost
Přenosová frekvence a výkon Frekvence 9,4 až 10,7 GHz (odpovídá lokálním telekomunikačním předpisům). Vysílaný výkon <0,5 mW, <500 mW EIRP.
Rozměry a hmotnost modulů
  • Hlavní anténa: 428 × 350 × 265 mm (hmotnost 5,0 kg).
  • Reléová krabice: 175 × 125 × 75 mm (hmotnost 0,8 kg).

Odborné odpovědi z průmyslové praxe (FAQ)

K čemu je v praxi dobrá automatická korekce podle rychlosti?
Představte si dva stejné jeřáby. Jeden se k překážce sune rychlostí 0,5 m/s a druhý jede naplno 5 m/s. Pokud byste měli napevno nastavený bod brzdění na 5 metrů, rychlý jeřáb by svou setrvačností zastavil moc pozdě, břemeno by se prudce rozhoupalo a hrozila by havárie. Systém GIGASENSE rychlost pozná a včas přičte k brzdné dráze potřebnou korekci (až +7 metrů). Rychlý jeřáb tak začne brzdit mnohem dříve, plynule a bezpečně.
Musím k aktivnímu odrážeči na protější stranu tahat napájecí kabely?
Ne, to je obrovská montážní výhoda tohoto řešení. Aktivní odrážeč je osazen vysoce kvalitní průmyslovou lithiovou baterií s obrovskou výdrží. Výrobce garantuje životnost přes 10 let bez nutnosti jakéhokoliv dobíjení nebo tahání složité a drahé kabeláže přes celou halu. Odrážeč stačí pouze mechanicky ukotvit.
Jak se systém zachová, když dojde k jeho vnitřní poruše?
Zařízení je konstruováno podle takzvaného "fail-safe" principu (bezpečné selhání). Uvnitř probíhá neustálá autodiagnostika. V momentě, kdy radar detekuje vlastní hardwarovou chybu, výpadek signálu z odrážeče nebo ztrátu napájení, okamžitě a automaticky rozepne chybové relé. Zablokuje tím další pohyb jeřábu, takže nikdy nehrozí, že byste omylem manipulovali s nechráněným strojem.
Je tento radar vhodný i na nechráněné venkovní portálové jeřáby?
Absolutně. Mikrovlnná technologie na rozdíl od laserů nečte špínu ani kapky na čočce, a funguje i v husté mlze nebo sněžení. Robustní hliníková ochrana a těsnění zaručují stupeň krytí IP65 proti tryskající vodě. Systém je testován na tuhé zimy i rozpálené střechy s provozním rozpětím od -25 do +70 stupňů Celsia.
