FORMATIC LOGGER6 -

Kód: FRT_IN_FRT_007

Neohodnoceno

Značka: Format1

28 435 Kč 23 500 Kč bez DPH

Skladem

Možnosti doručení

Potřebujete mít naprostou jistotu o bezpečnosti a reálném vytížení vaší zvedací techniky? Špičkový záznamníkový systém FORMATIC LOGGER6 funguje jako průmyslová „černá skříňka“ splňující normu ČSN ISO 12482. Neustále loguje provozní hodiny, počty pracovních cyklů i celkovou nazdvihanou hmotnost. Díky přímému napojení na tenzometrické snímače plní navíc funkci vysoce přesného omezovače přetížení. Zařízení jsme vyvinuli v ČR pro nejdrsnější provozy, čemuž odpovídá maximální krytí IP66, robustní obal a široká podpora komunikace přes USB, RS232 či RS485.

Detailní informace

Česká firma s tradicí

Na trhu od 1991

Produkty vlastní výroby

Vyrábíme je přímo u nás

Pečlivě vybraný sortiment

Od ověřených dodavatelů

Nevíte si rady?

Pomůžeme vám vybrat

Zobrazit všechny související produkty

Popis

Detailní popis produktu

Inteligentní záznamník a omezovač přetížení FORMATIC LOGGER6 („Černá skříňka“)

Bezpečný provoz těžké zvedací techniky, mostových či portálových jeřábů si žádá absolutní kontrolu nad jejich reálným opotřebením a zátěží. Běžný odhad údržbářů již v dnešní době nestačí. Multifunkční systém FORMATIC LOGGER6 jsme proto zkonstruovali tak, aby automaticky sbíral, vyhodnocoval a bezpečně ukládal veškerá kritická data o pohybu vašeho stroje. Výsledkem je precizní elektronický deník, který vám pomůže optimalizovat servisní intervaly, kontrolovat efektivitu pracovníků a zabránit fatálním nehodám.

Detailní monitoring provozu dle normy ČSN ISO 12482

Základním pilířem tohoto systému je funkce takzvané „černé skříňky“. Přístroj je vybaven obsáhlou vnitřní pevnou pamětí, která je zcela nezávislá na výpadcích napájení, a zálohovanými hodinami reálného času. LOGGER6 neustále zaznamenává obrovské množství parametrů – od provozních hodin jednotlivých pojezdů, přes počty sepnutí, až po detailní roztřídění pracovních cyklů podle hmotnosti břemene. Pomocí dodávaného komunikačního softwaru pak snadno přesunete data přes USB nebo RS232 do počítače, kde si vygenerujete přehledné analytické tabulky o celkovém vytížení stroje.

Aktivní bezpečnost a variabilní omezovač zátěže

Zařízení není pouze pasivním pozorovatelem. Díky integrovaným analogovým vstupům jej lze napojit přímo na naše tenzometrické snímače síly. V ten okamžik se z LOGGER6 stává vysoce citlivý omezovač přetížení. Systém dokáže nezávisle hlídat dva samostatné zdvihy (ideální pro jeřáby s hlavním a pomocným hákem). Pokud provozujete drapákový nebo traverzový jeřáb, umí elektronika zatížení obou zdvihů matematicky sdružit a vyhodnocovat bezpečnost jako jeden celek. Jakmile zátěž překročí limit, reléové výstupy okamžitě zareagují a zabrání havárii.

Český hardware do extrémních podmínek a zakázkové úpravy

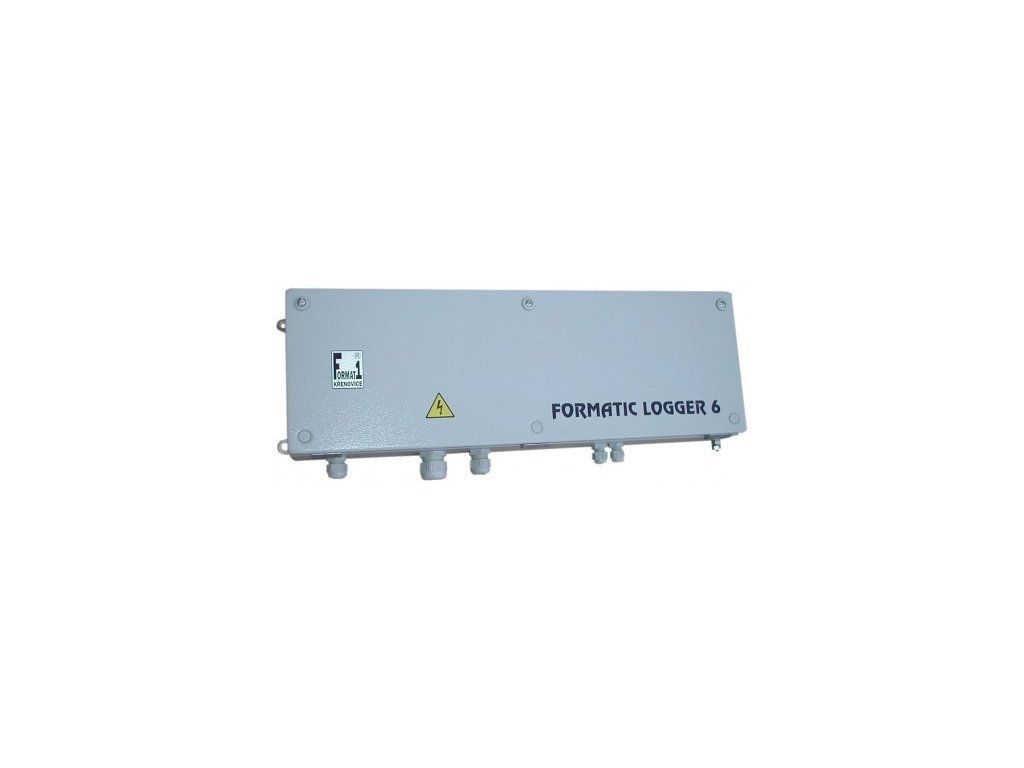

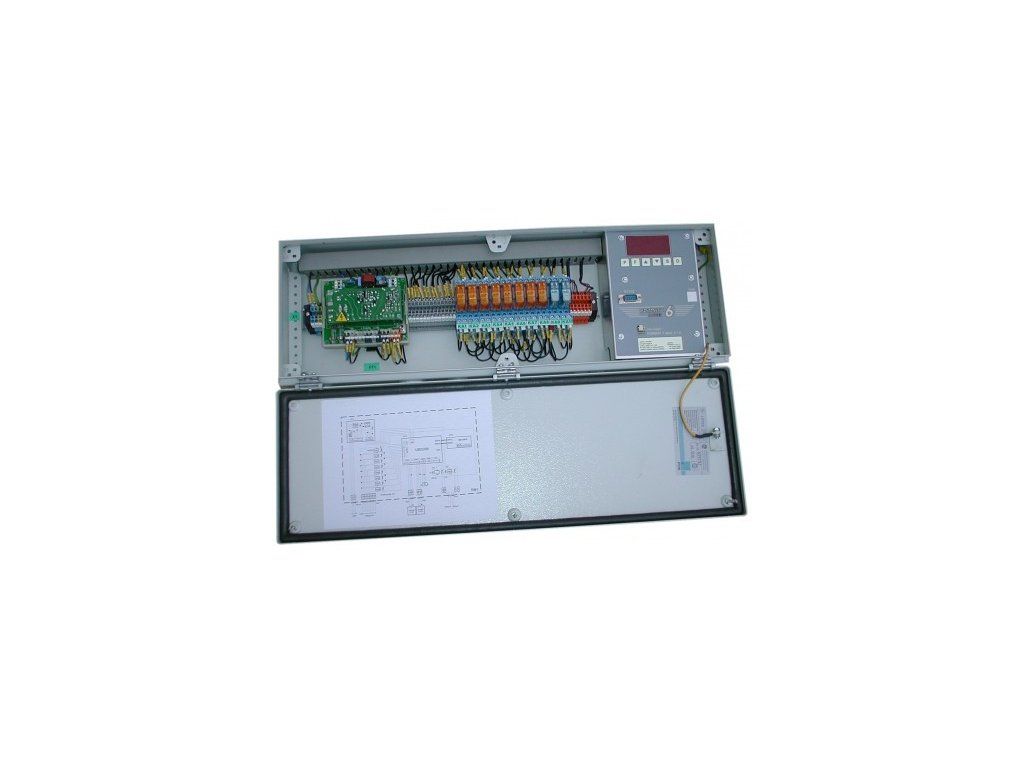

Průmyslové prostředí neodpouští chyby. Vnitřní komponenty i membránová klávesnice s vysoce svítivým červeným LED displejem jsou proto zapouzdřeny do masivní skříně s garantovaným stupněm krytí IP66. Protože jsme přímými vývojáři i výrobci tohoto komplexního hardwaru a softwaru, dokážeme možnosti systému takřka neomezeně ohýbat. Zvládneme zařízení modifikovat pro atypické jeřáby, rozšířit počty vstupů nebo systém přímo provázat s již existující váhou na jeřábu. Kontaktujte nás, naši autoři vám poskytnou plnou technickou podporu a navrhnou ideální řešení pro váš provoz.

Komplexní rozpis hardwarových parametrů a softwarových funkcí

1. Konstrukce, ovládání a odolnost
Rozměry a montáž	400 × 200 × 80 mm; konstrukčně designováno pro pevné uchycení na držák.
Stupeň krytí (IP)	IP66 (kompletní prachotěsnost a silná ochrana proti tryskající vodě pro těžší provozy).
Robustní skříň	Kovové provedení navržené s ohledem na předpokládané tvrdé podmínky těžkého průmyslu.
Uživatelské rozhraní	Vysoce svítivý červený 2×8místný LED displej (výška číslic 10 mm) s jednoduchou membránovou klávesnicí.
Nastavení a obsluha	Veškerá kalibrace a pohodlná obsluha probíhá přímo přes integrované setup menu z klávesnice.
Napájení	Standardní síťové připojení 230 V AC.
2. Elektronika a konektivita
Základní ochrana vstupů	Všechny signálové vstupy a výstupy přes relé jsou z bezpečnostních důvodů galvanicky oddělené.
Vstupy pro tenzometry	2× analogový vstup pro snímače síly (zajišťuje možnost současné obsluhy a jištění dvou zdvihů).
Digitální sledovací vstupy	8× digitální vstup vyhrazený pro přesné sledování aktivity pojezdů zdvihacího zařízení.
Akční výstupy	4× reléový výstup sloužící primárně jako aktivní blokace (omezovač přetížení).
Datové sběrnice	USB port: Přímý výstup pro stažení dat do PC. RS232 port: Sériový výstup pro stažení dat do PC. RS485 linka: Pro propojení s našimi dalšími komponenty (např. externí velkoplošnou váhou).
Zabezpečení a paměť	Obsáhlá pevná paměť nezávislá na napájecím zdroji + zálohované hodiny reálného času.
3. Logovací funkce "Černá skříňka" (dle ČSN ISO 12482)
Časová osa: Záznam reálného data a času začátku sledování i jednotlivých kritických událostí. Motohodiny: Sledování provozních hodin pro každý prvek zvlášť (pojezd mostu, pojezd kočky, samotný zdvih). Četnost: Přesný záznam počtu mechanických sepnutí pro jednotlivé pojezdy i zdvihy. Pracovní cykly: Celkový počet cyklů, detailně rozdělený a kategorizovaný podle hmotnosti zátěže zdvihu. Hmotnostní statistika: Automatický výpočet průměrné hmotnosti zvedaných břemen a celkové nazdvihané tonáže. Kritické incidenty: Detailní uložení počtu, přesného data a času, kdy došlo k nepovolenému přetížení zdvihu. Další: Zařízení nabízí i spoustu dalších uživatelsky definovatelných funkcí.
4. Inteligentní omezovač přetížení
Nezávislé měření: Relé mohou reagovat na přetížení každého ze dvou zdvihů zcela samostatně (např. hlavní + pomocný zdvih). Sdružené měření: Relé reagují na součet zatížení obou zdvihů (absolutní nutnost pro traverzové a drapákové jeřáby). Přizpůsobitelnost: Celou funkci lze naprogramovat přesně na míru vašemu (i velmi atypickému) zdvihacímu zařízení. Kompatibilita: Spolupracuje s libovolným naším tenzometrickým snímačem síly.
5. Software a PC komunikace
Vedení statistik	Program po propojení (RS232/USB) načte data a vede uživateli přehlednou tabulku vytížení.
Cena licence	Plnohodnotný komunikační software pro PC je přímo součástí dodávky (žádné skryté poplatky).
6. Firemní služby, montáž a možnosti rozšíření
Zakázkové úpravy hardwaru	Umíme rozšířit počet vstupů a výstupů nebo systém přizpůsobit speciálním jeřábům (s proměnným zatížením, s více kočkami či zdvihy).
Provázání se stávající váhou	Máte-li už na jeřábu instalovánu naši váhu, LOGGER6 do ní umíme integrovat a využívat stávající snímače (odpadá nutnost kupovat druhou sadu tenzometrů).
Montážní a servisní služby	Odborná montáž, kalibrace celého kompletu a zaškolení obsluhy přímo u vás na hale. Následný servis a opakované rekalibrace u zákazníka. Rychlé opravy a revize po zaslání poštou k nám do dílen.
Odborná technická podpora	Získáte telefonickou nebo osobní podporu přímo od autorů hardwaru i softwaru tohoto zařízení.

Odborné dotazy z praxe jeřábníků a údržby (FAQ)

Může mi tento záznamník nahradit klasickou obchodní váhu, když umí sčítat tuny?
Z hlediska legislativy nikoliv. FORMATIC LOGGER6 je koncipován jako špičkové bezpečnostní a analytické (technologické) zařízení. Slouží výhradně k monitorování kondice jeřábu, prevenci nehod a pro vnitřní statistiky výroby. Hardware ani software nebyl certifikován metrologickým úřadem podle norem OIML, takže z nasčítaných hmotností v tomto zařízení nemůžete tisknout dodací listy ani fakturovat zákazníkům. K tomu vám vyrobíme standardní ověřitelný vážní systém.

Kde se k LOGGER6 připojují tenzometrické snímače? Musím koupit speciální typy?
Přístroj je naprosto univerzální. Obsahuje zabudované kvalitní analogové převodníky, takže do něj napojíte jakýkoliv standardní odporový tenzometr. Uložení snímačů do vašeho stávajícího zdvihu (například výměna starých os v kladnici za čepové snímače) provádíme u zákazníků běžně na klíč – kompletně od zaměření konstrukce, přes vlastní strojařskou výrobu úchytů, montáž až po konečnou kalibraci blokování zátěže.

Jak složité je stahování pracovních dat pro mistra provozu?
Celý proces jsme zjednodušili na maximum a komunikační software pro PC vám dodáme v ceně výrobku, nic víc neplatíte. Mistr nebo revizní technik zkrátka přijde k rozvaděči s notebookem, propojí se s panelem přes klasický USB kabel (nebo RS232, pokud používá starší průmyslový terminál) a jedním kliknutím stáhne celou historii. Software data ihned zpracuje do přehledných excelovských tabulek.

Máme velmi atypický jeřáb se čtyřmi nezávislými kočkami. Zvládne to tento systém ohlídat?
Ve standardním továrním provedení obslouží LOGGER6 dva samostatné zdvihy. Nicméně vzhledem k tomu, že tištěné spoje i programovací kód tvoříme kompletně u nás v ČR, rádi přijmeme jakoukoliv výzvu. Systém umíme hardwarově rozšířit o další karty vstupů a výstupů a software přepsat tak, aby dokázal bezpečně korigovat a sčítat i složité břemenové operace se čtyřmi nebo více nezávislými kladkostroji současně.
