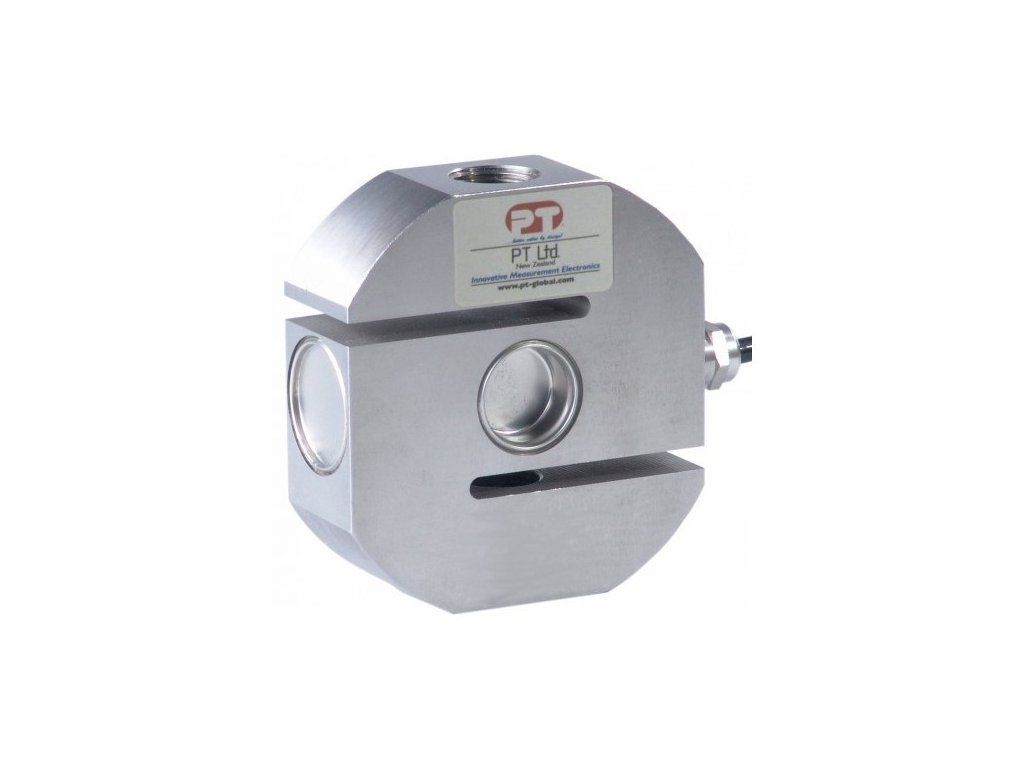

LCSST 500kg~7,5t tahový/tlakový snímač

Kód: 31101/500 31101/1 0 31101/2 0 31101/3 0 31101/5 0 31101/7 5 Zvolte variantu
Neohodnoceno
8 821 Kč 8 821 Kč 8 821 Kč 8 821 Kč 9 644 Kč 9 644 Kč od 8 821 Kč 7 290 Kč bez DPH 7 290 Kč bez DPH 7 290 Kč bez DPH 7 290 Kč bez DPH 7 970 Kč bez DPH 7 970 Kč bez DPH od 7 290 Kč bez DPH Měrná cena:
Na dotaz Na dotaz Na dotaz Na dotaz Na dotaz Na dotaz Zvolte variantu
Zvolená varianta není k dispozici. Reset vybraných parametrů.
Možnosti doručení

Prvotřídní nerezový tenzometr LCSST s unikátní geometrií ve tvaru „S“ je špičkovým měřicím prvkem pro přesnou detekci sil v tahu i tlaku. Zásluhou robustního provedení z nerezové oceli a vysokého stupně krytí IP67 s přehledem odolává korozi, vlhkosti i prachu v náročných provozech chemického či potravinářského průmyslu. Zařízení poskytuje vynikající citlivost 2 mV/V a díky širokému spektru kapacit obslouží zátěže od 500 kilogramů až po masivních 7,5 tuny.



Detailní informace

Česká firma s tradicí
Česká firma s tradicí
Na trhu od 1991
Produkty vlastní výroby
Produkty vlastní výroby
Vyrábíme je přímo u nás
Pečlivě vybraný sortiment
Pečlivě vybraný sortiment
Od ověřených dodavatelů
Nevíte si rady?
Nevíte si rady?
Pomůžeme vám vybrat

Detailní popis produktu

Nerezový S-snímač pro tahové a tlakové zatížení LCSST

Když stavíte přesné závěsné váhy, dávkovací systémy nebo speciální testovací stolice, potřebujete senzoriku s maximální spolehlivostí. Tenzometrický snímač LCSST typu "S" představuje mimořádně univerzální senzor, který s naprostou precizností detekuje obousměrné zatížení – tedy jak tah, tak i tlak. Jeho kompaktní rozměry navíc značně usnadňují montáž i do velmi stísněných strojních celků, kde by klasické krabicové snímače neobstály.

Nerezové tělo pro ty nejtvrdší provozy

Oproti standardním hliníkovým nebo lakovaným ocelovým variantám je model LCSST vyfrézován z masivního kusu ušlechtilé nerezové oceli. Tato vlastnost z něj v kombinaci s garantovaným krytím IP67 dělá perfektní a trvanlivou volbu pro nasazení v mlékárnách, masokombinátech nebo agresivním prostředí chemických laboratoří. Součástka je 100% utěsněna proti vnikání jemného prachu a bez jakékoliv úhony zvládne všudypřítomnou vlhkost, stříkající vodu i krátkodobé ponoření při sanitaci provozu.

Vysoká citlivost a obrovská variabilita nosností

Tento snímač je kalibrován na jmenovitou citlivost 2 mV/V, což řídicímu indikátoru zaručuje plynulý a dostatečně silný signál pro bezchybné vyhodnocení hmotnosti. Obrovským plusem je také široké portfolio nabízených kapacit. Zařízení najde uplatnění u menších stovek kilogramů i u masivních silážních nádrží – na výběr máte modelové řady začínající na 500 kg a končící u 7,5 tunové kapacity.

Tento konkrétní nerezový díl sice sjíždí z linek našich partnerských dodavatelů, ale my z něj coby ostřílení výrobci vah denně stavíme složité průmyslové systémy. Známe přesné chování nerezové oceli i úskalí při instalacích. Váháte, zda je model LCSST vhodný pro vaši atypickou násypku, nebo potřebujete poradit, jak správně mechanicky ukotvit závěsná oka? Zatelefonujte nám nebo napište. Rádi se staneme vašimi odbornými partnery a navrhneme vám řešení na míru.

Detailní technická a provozní specifikace

1. Fyzické provedení, odolnost a typ měření
Konstrukční materiál Nerezová ocel (mimořádná odolnost vůči korozi a agresivním vlivům).
Tvarová geometrie Snímač typu „S“ (velmi kompaktní zástavbové rozměry).
Směr působení síly Obousměrná detekce – zkonstruováno pro měření tahu i tlaku.
Elektrické krytí (Ochrana) IP67 (naprostá ochrana proti prachu, bezpečné proti vlhkosti a ponoření).
2. Kapacity a elektrické parametry
Dostupné varianty nosností
(Maximální zátěž jednoho čidla)
  • 500 kg
  • 1 000 kg (1 t)
  • 2 000 kg (2 t), 3 000 kg (3 t)
  • 5 000 kg (5 t), 7 500 kg (7,5 t)
Výstupní citlivost signálu 2 mV/V (standardní úroveň kompatibilní s většinou moderních indikátorů).
3. Primární aplikační oblasti
Nejčastější instalace v praxi
  • Závěsné a jeřábové váhy, trhací a testovací stroje.
  • Kontrola hmotnosti pro sila, nádrže a zásobníky.
  • Speciální vážicí automaty pro farmaceutický a chemický sektor.
  • Linky a dávkovače v potravinářském průmyslu.

Odpovědi na nejčastější dotazy z montážní praxe (FAQ)

Kdy má smysl pořídit nerezovou variantu LCSST místo levnější z nástrojové oceli?
Model z nástrojové oceli je výborný pro suché haly a sklady. Pokud ale tenzometr montujete do venkovního prostředí, pod nádrž v chemičce nebo na linku, která se pravidelně omývá (např. masná výroba), je nerezový model LCSST absolutní nutností. Zabráníte tím hloubkové korozi materiálu, která by snímač brzy zcela znehodnotila a zničila přesnost měření.
Může tento tenzometr sloužit k prodeji zboží zákazníkům?
Snímač LCSST vyniká vynikající spolehlivostí pro takzvané technologické vážení – to znamená přesné míchání receptur ve výrobě, sledování stavu sypkých látek v silech nebo interní laboratoře. Výrobce u něj však neudává certifikaci OIML. Pokud potřebujete postavit úředně ověřitelnou váhu (s cejchem) pro přímou fakturaci materiálu třetím stranám, zavolejte našim technikům. Rádi vám obratem doporučíme homologovanou alternativu.
Jak snímač upevním, pokud ho chci využívat jako závěsný?
Geometrie ve tvaru "S" je pro závěsné aplikace přímo stvořená. Horní i spodní hrana senzoru obsahuje masivní montážní závity. Do horního závitu našroubujete čep či oko pro zavěšení na konstrukci (jeřáb, traverzu), zatímco do spodního uchytíte hák pro břemeno. Tenzometr následně s obrovskou citlivostí načítá tahovou sílu působící na středovou strukturu.
Jak správně vybrat nosnost při stavbě jeřábové váhy, pokud zvedám břemena do 3 tun?
U jakýchkoliv závěsných a zdvihacích zařízení je klíčová prevence rázů. Při zvedání ze země nebo houpnutí jeřábu působí na snímač takzvaná dynamická síla, která třítunové břemeno na zlomek vteřiny klidně i zdvojnásobí. Z důvodu bezpečnosti pracovníků i ochrany drahé elektroniky byste proto nikdy neměli kupovat 3t čidlo, ale musíte systém výrazně předimenzovat – v tomto případě sáhněte po variantě s kapacitou 5 tun, ideálně pak 7,5 tuny.
