STFC - tahový / tlakový snímač síly 2000 kg - 10 000 kg
Kód: 31740/2 0 31740/5 0 31740/10 Zvolte variantu
Související produkty
Detailní popis produktu

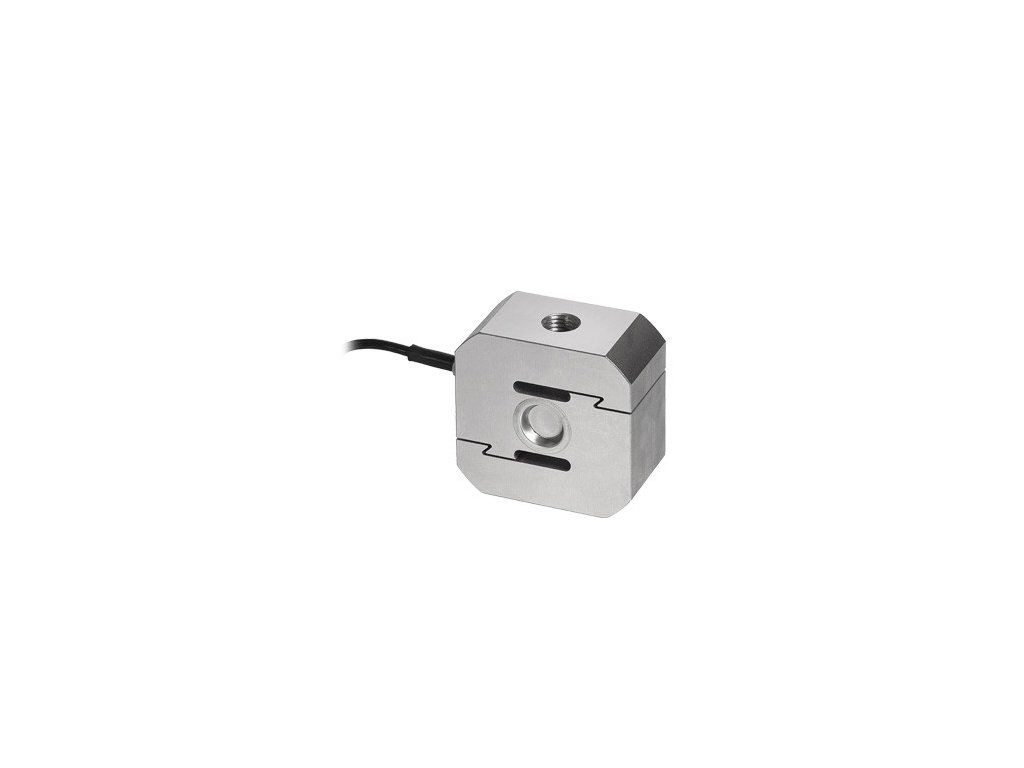

Profesionální obousměrný snímač zatížení STFC (2 t – 10 t)
Když váš průmyslový projekt vyžaduje absolutní preciznost u břemen vážících několik tun, běžná technika již nedostačuje. Tenzometrický snímač STFC je navržen tak, aby vyhověl těm nejpřísnějším nárokům při vážení obřích sil, násypek i těžkotonážních jeřábových traverz. Jeho unikátní geometrie dovoluje detekci zátěže ve dvou směrech – spolehlivě zváží objekt, který na něj tlačí shora, i břemeno, které je na něm zavěšeno a působí tahem k zemi.
Certifikovaná přesnost pro obchodní účely
Hlavním argumentem pro nasazení tohoto modelu do vaší výrobní infrastruktury je jeho metrologické schválení CE-M dle normy OIML R60 (Třída přesnosti C3). Garantuje vynikající datovou stabilitu a maximální počet 3 000 ověřovacích dílků. Pokud máte v plánu zkompletovat systém, podle kterého budete fakturovat materiál odběratelům, tento certifikovaný senzor je vaším základním stavebním kamenem, s nímž bez problémů projdete procesem úředního cejchování.
Houževnatá ocel, vysoké odpory a perfektní izolace
Aby tenzometr dlouhodobě odolal korozivním vlivům stavenišť a průmyslových skladů, je jeho ocelové jádro opatřeno kvalitním poniklováním. Celé ústrojí je následně neprodyšně utěsněno do stupně ochrany IP67, tudíž mu neuškodí jemný cementový prach ani nárazový déšť či dočasné ponoření. Konstruktéři u tohoto kusu dbali na každý detail, což dokazuje vysoký vstupní (1100 Ohmů) i výstupní (1000 Ohmů) odpor. To nejen zlepšuje čistotu signálu, ale podstatně šetří energii u případných bateriových terminálů.
V průmyslové vážařině se pohybujeme jako ryby ve vodě. Z dodávaných senzorů přímo v našich dílnách sestavujeme komplexní vážicí uzly a automatizační systémy na klíč. Neumíte přesně spočítat, zda se vám pro 12tunovou míchací nádobu vyplatí instalovat tři nebo raději čtyři snímače? Řešíte, jak zabránit přenosu vibrací z elektromotoru na samotný tenzometr? Ozvěte se našim inženýrům. S radostí se podíváme na vaše výkresy a navrhneme bezchybně fungující konfiguraci.
Kompletní rozpis technických a metrologických parametrů
| 1. Fyzické provedení a mechanická odolnost | |
|---|---|
| Výrobní materiál | Robustní poniklovaná ocel chránící vnitřní tenzometrii před korozí. |
| Směr působení síly | Univerzální – navrženo pro detekci tlakového i tahového zatížení. |
| Stupeň krytí (IP) | IP67 (naprostá imunita proti vniknutí prachu a ochrana při dočasném zatopení). |
| Bezpečná mez přetížení | 150 % z celkového rozsahu nosnosti (bez narušení kalibrace). |
| Destrukční přetížení | Až 300 % FS (Full Scale) – extrémní strukturální rezerva proti utržení. |
| Přívodní kabel | 4-žilový stíněný vodič s velkorysou délkou 5 metrů (průměr 5 mm). |
| 2. Váživostní limity a certifikace přesnosti | |
| Katalogové varianty nosnosti (Mezní zátěž jednoho kusu) |
|
| Metrologická certifikace | CE-M certifikát, schválení OIML R60 (Třída C3). |
| Max. ověřovacích dílků (nLC) | 3 000 dílků (skvělý standard pro komerční vážení). |
| Kombinovaná chyba | Max. 0,02 % z plného rozsahu (FS). |
| Chyba tečení (Creep) | Pod 0,03 % FS po uplynutí zátěžového testu trvajícího 4 hodiny. |
| 3. Elektrické hodnoty a tepelná stabilita | |
| Výstupní rozsah (Citlivost) | 2 mV/V ± 0,1 % (stabilní komunikace s většinou běžných převodníků). |
| Max. budicí napětí | Do 10 V DC. |
| Vnitřní odpory a izolace | Vstup: 1 100 Ohmů | Výstup: 1 000 Ohmů | Izolační odpor: >5 000 MOhm. |
| Nulový zůstatek | Odchylka max. +/- 1 % FS. |
| Teplotní vlivy (Nula / Zátěž) | 0,0013 % / °C (na nulový bod) | 0,0014 % / °C (při plné nosnosti). |
| Garantované teplotní rozsahy | Kompenzovaný: -10 °C až +40 °C | Celkový provozní: -20 °C až +60 °C. |
Odborné otázky a odpovědi z praxe (FAQ)
Tento důležitý parametr vypovídá o stabilitě snímače pod setrvalou zátěží. Představte si, že do 10tunového sila nasypete materiál a necháte ho tam ležet celé odpoledne. Mnoho levných senzorů se vlivem hmotnosti začne nepatrně mechanicky unavovat a váha na displeji "odpluje" o desítky kilogramů pryč. Zde hodnota tečení garantuje, že ani po dlouhých 4 hodinách pod maximálním tlakem neztratí tenzometr STFC na přesnosti více než zanedbatelných 0,03 %. Znamená to perfektní stabilitu pro skladovací nádrže.
Čtyřžilový zapojený kabel přenáší pouze základní signály: napájení (+/-) a signál (+/-). Tento standard plně dostačuje pro drtivou většinu provozů, kde vzdálenost od snímačů ke slučovací krabici (junction box) a indikátoru není extrémně dlouhá. Stínění pět metrů dlouhého kabelu efektivně chrání data před elektromagnetickým šumem (např. od měničů a motorů jeřábů). Pro prodloužení signálu na delší vzdálenost pak u převodníku typicky nasadíte silnější prodlužovací vícežílový kabel.
I v případě, že netoužíte váhu úředně cejchovat pro prodej materiálu, je OIML C3 razítkem špičkové kvality. Zaručuje vám, že tento díl prošel extrémně náročným laboratorním testováním teplotních vlivů, stability signálu a linearity v akreditovaných zkušebnách. Máte tak stoprocentní jistotu, že i když váhu používáte jen k vnitropodnikové (technologické) kontrole směsí a receptur, získaná data budou vždy exaktní a systém se nebude po pár měsících rozlaďovat.
Díky izolaci IP67 senzor sám o sobě déšť ani poletující nečistoty nepoškodí, povrchová úprava navíc poskytuje dobrou ochranu proti základní korozi. Nicméně v konstruktérské praxi se u venkovních instalací těžkých sil vždy používají speciální ocelové montážní moduly, které nejen omezují vliv parazitních bočních sil (vítr, teplotní roztahování konstrukce), ale zároveň tvoří i přirozenou "stříšku" pro snímač. Je to pojistka proti poškození kabeláže UV zářením nebo hlodavci a brání případnému usazování a zamrzání vody v zimě.
