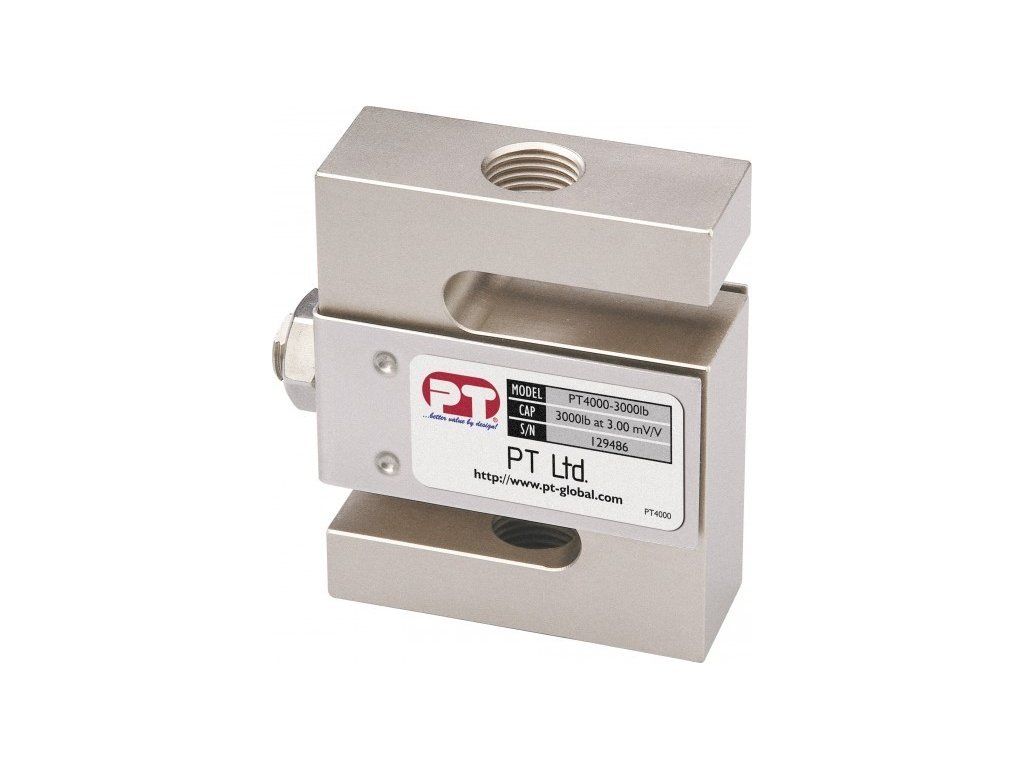

PT4000 20kg~5t tahový/tlakový snímač

Kód: FRT_SS_PT_013_01 FRT_SS_PT_013_02 FRT_SS_PT_013_03 FRT_SS_PT_013_04 FRT_SS_PT_013_05 FRT_SS_PT_013_06 FRT_SS_PT_013_07 FRT_SS_PT_013_08 FRT_SS_PT_013_09 Zvolte variantu
Neohodnoceno
8 410 Kč 8 410 Kč 8 410 Kč 8 894 Kč 8 894 Kč 9 184 Kč 12 088 Kč 12 088 Kč 12 088 Kč od 8 410 Kč 6 950 Kč bez DPH 6 950 Kč bez DPH 6 950 Kč bez DPH 7 350 Kč bez DPH 7 350 Kč bez DPH 7 590 Kč bez DPH 9 990 Kč bez DPH 9 990 Kč bez DPH 9 990 Kč bez DPH od 6 950 Kč bez DPH Měrná cena:
Na dotaz Na dotaz Na dotaz Na dotaz Na dotaz Na dotaz Na dotaz Na dotaz Na dotaz Zvolte variantu
Zvolená varianta není k dispozici. Reset vybraných parametrů.
Možnosti doručení

Kompaktní tenzometrický snímač PT4000 je vynikající volbou pro spolehlivou detekci obousměrných sil v průmyslových podmínkách. Jeho tělo z poctivé nástrojové oceli je opatřeno speciálním poniklováním, které efektivně brání vzniku koroze. Model se pyšní nadstandardní výstupní citlivostí 3 mV/V, což zaručuje extrémně čistý signál pro vaši řídicí jednotku. Ať už konstruujete závěsný jeřábový systém nebo trhací zkušební stolici, s nosnostmi od 20 kg do 5 tun snadno najdete ideální variantu pro váš projekt.



Detailní informace

Česká firma s tradicí
Česká firma s tradicí
Na trhu od 1991
Produkty vlastní výroby
Produkty vlastní výroby
Vyrábíme je přímo u nás
Pečlivě vybraný sortiment
Pečlivě vybraný sortiment
Od ověřených dodavatelů
Nevíte si rady?
Nevíte si rady?
Pomůžeme vám vybrat

Detailní popis produktu

Obousměrný snímač síly PT4000 pro tahové a tlakové zatížení (20 kg – 5 t)

Při navrhování závěsných vah, dávkovačů nebo nejrůznějších zkušebních strojů je stěžejní vybrat měřicí prvek, který dlouhodobě odolá mechanické únavě a zároveň zaručí perfektní detekci síly. Tenzometrický snímač zatížení PT4000 s charakteristickým profilem ve tvaru písmene „S“ je všestranným pracantem, jenž tyto nároky s přehledem splňuje. Navíc konstruktérům otevírá dveře k maximální flexibilitě, neboť se dodává s možností volby metrických i palcových montážních závitů.

Odolná ocelová základna zušlechtěná poniklováním

Základním stavebním materiálem tohoto čidla je prvotřídní nástrojová ocel, zaručující enormní houževnatost při extrémní zátěži. Výrobce si však byl vědom rizik, která představuje vlhkost v průmyslových halách a exteriérech. Proto je celý povrch senzoru opatřen ochrannou vrstvou poniklování. Tato speciální povrchová úprava dodává tenzometru vynikající rezistenci proti běžné korozi, aniž by se systém musel prodražovat použitím čisté nerezové oceli.

Zesílený signál pro čistší datový přenos

Dalším nezpochybnitelným trumfem tohoto modelu je jeho nadstandardně silná výstupní citlivost na úrovni 3 mV/V. V reálném provozu to znamená, že vyhodnocovací jednotka (indikátor) přijímá mnohem zřetelnější napěťový signál. To výrazně potlačuje riziko nepřesností, které by mohlo způsobit elektromagnetické rušení od okolních frekvenčních měničů a velkých elektromotorů. Svou konstrukcí pak senzor s vysokou exaktností vyhodnocuje zatížení jak klasickým tlakem shora, tak i působící tahovou silou při zavěšení břemene pod snímač.

Ačkoliv tento konkrétní poniklovaný senzor odebíráme od prověřeného partnerského dodavatele, my sami tvoříme složité průmyslové váhy od prvního nákresu až po finální oživení. Elektronika a mechanika vážicích systémů je náš každodenní chléb. Potřebujete zkonzultovat, zda je pro vaši násypku vhodnější 500kg nebo spíše tunová varianta? Uvažujete o stavbě zkušební stolice a hledáte kompletní dodávku technologií na klíč? Napište nám nebo zavolejte, naši techničtí inženýři vám s výběrem ochotně pomohou.

Přehled technických a konstrukčních vlastností

1. Fyzické zpracování a směrovost měření
Stavební materiál Tvrdá nástrojová ocel (poskytující enormní strukturální pevnost).
Ochrana proti korozi Povrchové poniklování (zabraňuje oxidaci v běžném průmyslovém klimatu).
Typ měřicího elementu Kompaktní „S“ tenzometr pro univerzální zástavbu.
Aktivní směr síly Obousměrná funkce – detekce tlakového i tahového zatížení.
Montážní rozhraní Závity dostupné na přání v metrickém i palcovém formátu.
2. Parametry nosnosti a přenosu dat
Dostupné výrobní nosnosti
(Mezní kapacita na jedno čidlo)
  • Nižší zatížení: 20 kg, 50 kg, 100 kg, 200 kg
  • Střední zatížení: 500 kg, 1 000 kg (1 t)
  • Těžké zatížení: 2 000 kg (2 t), 3 000 kg (3 t), 5 000 kg (5 t)
Jmenovitá citlivost signálu 3 mV/V (silnější signál pro lepší stabilitu naměřených dat vůči vnějšímu rušení).
3. Využití ve firemní praxi
Typická průmyslová nasazení
  • Měření únavy a pevnosti materiálů (trhací zkušební stolice).
  • Závěsné jeřábové váhy pro manipulaci s břemeny.
  • Sledování limitů u průmyslových sil, nádrží a násypek.
  • Míchací zařízení a speciální kontrolní rámy.

Odborné otázky k modelu PT4000 (FAQ)

Co mi v reálném provozu přinese citlivost 3 mV/V oproti standardnějším čidlům s 2 mV/V?
Jde především o odolnost a spolehlivost datového přenosu. Snímač s citlivostí 3 mV/V odesílá do kabelu napěťový signál o 50 % silnější než běžné 2 mV/V tenzometry. Ve chvíli, kdy propojovací kabel vede průmyslovou halou blízko silových vodičů od jiných strojů, tento zesílený signál mnohem lépe vzdoruje elektromagnetickému šumu a váha tak zobrazuje klidnější a přesnější čísla.
Kdy mi postačí tento poniklovaný ocelový snímač a kdy už musím volit čistý nerez?
Poniklovaná nástrojová ocel je výborným kompromisem pro výrobní sklady, venkovní konstrukce pod stříškou a běžné haly. Nikl vytváří pevnou štítovou bariéru proti vlhkostní rzi. Pokud však budete stavět technologii do chemického závodu (kde jsou agresivní výpary), nebo do masny, kde se stroj každý večer kompletně umývá dráždivou pěnou, poniklování nevydrží. V takovém případě sáhněte po modelech z ušlechtilé nerezové oceli (např. řada LCSST).
Jak probíhá montáž tenzometru, pokud s ním chci vyhodnocovat tah?
Tělo snímače má v horní i spodní části masivní montážní závity. Pro měření tahu se horní strana senzoru obvykle našroubuje přímo na stropní konstrukci (nebo pevné oko). Do spodního závitu se instaluje závěsné oko, přes čep se napojí třmen a na něj zavěsíte hák s břemenem. Váha čidla se vynuluje (tára) a následně tenzometr s vysokou citlivostí detekuje napětí v tahu směrem k podlaze.
Mohu s tímto snímačem sestavit váhu určenou pro přímý prodej zákazníkům?
Tento model ocelového senzoru doporučujeme primárně pro takzvané interní (technologické) měření sil a hmotností, tedy tam, kde slouží jako kontrolní prvek pro váš vnitropodnikový proces či testování tahových mezí. Výrobce jej standardně necertifikuje podle přísných OIML norem pro obchodní styk. Pokud požadujete váhu pro regulérní fakturaci prodaného materiálu opatřenou úředním cejchem, obraťte se na nás, ochotně vám naceníme schválenou (homologovanou) alternativu.
