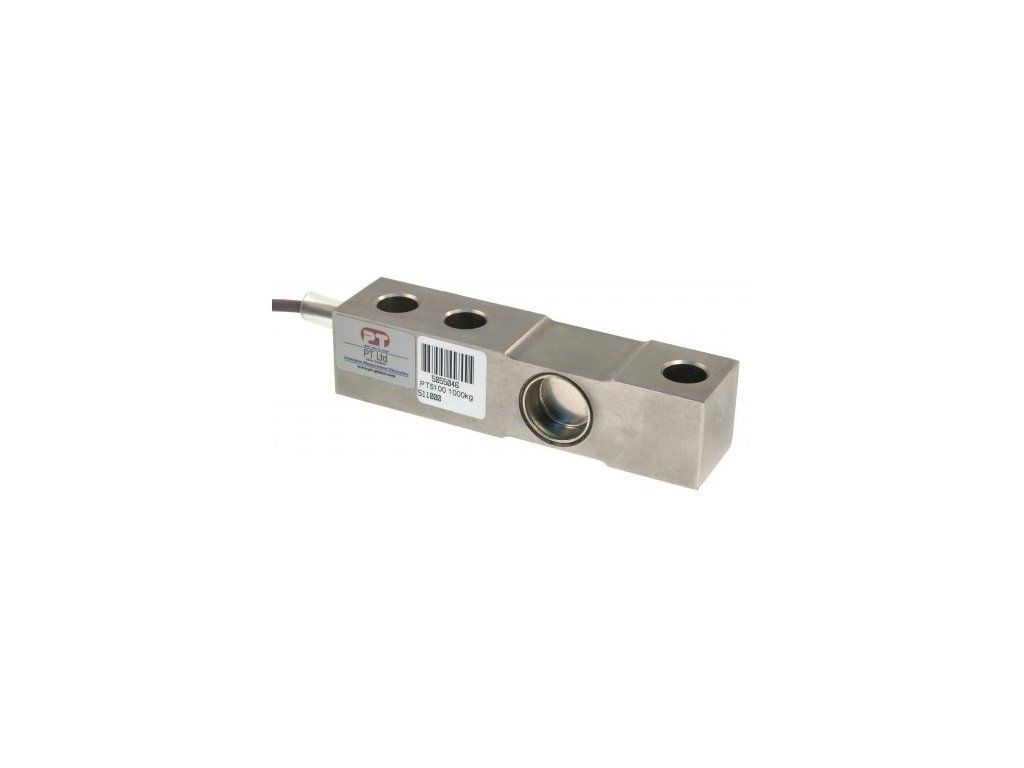

PT5100 500kg~5t ohybový NEREZOVÝ IP68 snímač

Kód: FRT_SS_PT_019_01 FRT_SS_PT_019_02 FRT_SS_PT_019_03 FRT_SS_PT_019_04 FRT_SS_PT_019_05 Zvolte variantu
Neohodnoceno
8 773 Kč 8 773 Kč 8 773 Kč 10 237 Kč 10 237 Kč od 8 773 Kč 7 250 Kč bez DPH 7 250 Kč bez DPH 7 250 Kč bez DPH 8 460 Kč bez DPH 8 460 Kč bez DPH od 7 250 Kč bez DPH Měrná cena:
Na dotaz Na dotaz Na dotaz Na dotaz Na dotaz Zvolte variantu
Zvolená varianta není k dispozici. Reset vybraných parametrů.
Možnosti doručení

Hermeticky uzavřený smykový snímač zatížení PT5100 z ušlechtilé nerezové oceli představuje ultimátní volbu pro provozy s extrémními hygienickými a klimatickými nároky. Díky bezkompromisnímu stupni ochrany IP68 spolehlivě odolá trvalému vlivu vlhkosti, tlaku vody i agresivním čisticím prostředkům v chemickém či potravinářském průmyslu. Zařízení nabízí unifikované zástavbové rozměry pro snadnou výměnu, měří obousměrně (tah i tlak) a pokrývá škálu zátěží od 500 kilogramů do masivních 5 tun.



Detailní informace

Česká firma s tradicí
Česká firma s tradicí
Na trhu od 1991
Produkty vlastní výroby
Produkty vlastní výroby
Vyrábíme je přímo u nás
Pečlivě vybraný sortiment
Pečlivě vybraný sortiment
Od ověřených dodavatelů
Nevíte si rady?
Nevíte si rady?
Pomůžeme vám vybrat

Detailní popis produktu

Smykový a ohybový nerezový snímač PT5100 s krytím IP68

Konstrukce spolehlivých vážicích systémů do agresivního prostředí nesnese polovičatá řešení. Tenzometrický snímač zatížení PT5100 byl vyvinut tak, aby obstál tam, kde běžná hliníková nebo lakovaná ocelová čidla rychle degradují. Tento model spojuje mimořádnou přesnost měření s naprostou fyzickou nezničitelností, což z něj činí ideální srdce pro průmyslové platformy, míchací sila i dopravníky v těch nejdrsnějších provozech.

Nekompromisní nerezová ocel a hermetické uzavření

Základní tělo snímače je vysoustruženo z vysoce kvalitní nerezové oceli, která přirozeně vzdoruje korozi. Zásadním benefitem tohoto modelu je však úroveň zabezpečení samotné tenzometrické elektroniky uvnitř. Senzor splňuje přísnou certifikaci IP68. To znamená, že je naprosto imunní vůči jemnému prachu a bez jakéhokoliv poškození přečká i trvalé ponoření do vody. Skvěle se proto hodí pro instalace na jatkách, v pivovarech nebo chemických stáčírnách, kde probíhá agresivní sanitační mytí.

Montážní univerzálnost a obousměrný provoz

Pro servisní oddělení a údržbu je obrovskou výhodou, že PT5100 kopíruje standardizované zástavbové rozměry. Lze jej tak velmi snadno a bez nutnosti převrtávání mechanických rámů použít jako kvalitnější náhradu za starší, zrezivělé senzory od jiných výrobců. Navíc je konstruován obousměrně – bez problémů vyhodnotí klasické stlačení břemenem (např. pod nohou nádrže), ale stejně precizně změří i tahovou sílu v závěsných zkušebních stolicích. A to vše při vynikajícím poměru ceny a výkonu.

Jako ostřílení výrobci průmyslových vah držíme tuto špičkovou nerezovou elektroniku v rukou dnes a denně. Chování těchto materiálů v agresivním prostředí známe do posledního detailu. Zasekli jste se při návrhu nového sila, řešíte časté poruchy vašich starších tenzometrů ve vlhké hale, nebo jen potřebujete spočítat ideální rozložení zátěže? Napište nám nebo zavolejte. Velmi rádi s vámi vaše technické výzvy probereme a pomůžeme systém sladit přesně na míru.

Technická a provozní specifikace snímače

1. Materiálové zpracování, ochrana a rozměry
Konstrukční materiál Ušlechtilá nerezová ocel (garantuje špičkovou odolnost v agresivním prostředí).
Typ měřicího elementu Kompaktní smykový (ohybový) snímač deformace.
Stupeň krytí (IP) IP68 (plně hermetické uzavření odolávající i trvalému ponoření pod vodu).
Směr působení síly Univerzální geometrie pro vysoce přesné měření tlaku i tahu.
Montážní rozhraní Standardizované (unifikované) rozměry pro snadnou zaměnitelnost v rámci údržby.
2. Váživostní limity a komunikační signál
Nabízené varianty nosnosti
(Maximální zátěž jednoho kusu)
  • Nižší zátěž: 500 kg
  • Střední zátěž: 1 000 kg (1 t), 2 000 kg (2 t)
  • Vysoká zátěž: 3 000 kg (3 t), 5 000 kg (5 t)
Výstupní citlivost (Signál) 2 mV/V (ověřený standard zaručující bezproblémové propojení s indikátory).
3. Uplatnění v průmyslovém prostředí
Nejčastější typy instalací
  • Potravinářské linky, jatka a chemické výrobní provozy.
  • Venkovní zásobníky, sila a míchací nádrže.
  • Nerezové plošinové a válečkové váhy pro agresivní materiály.
  • Testovací rámy a nízkozdvižné vážicí platformy.

Odborné odpovědi z naší servisní praxe (FAQ)

Proč bych měl investovat do nerezového snímače, když je ocelová verze levnější?
Standardní ocelové snímače (i ty s povrchovou úpravou) začnou v trvale vlhkém, solném nebo kyselém prostředí časem vždy oxidovat. Rez naruší strukturu kovu u tenzometru a váha ztratí přesnost, nebo se senzor zcela zničí. Nerezový model PT5100 si udržuje svou mechanickou integritu dlouhodobě. Počáteční vyšší investice se vám tak velmi rychle vrátí v nulových nákladech na údržbu a výměnu.
Mohu tento model naplno oplachovat tlakovou vodou při čištění stroje?
Rozhodně ano. Certifikace IP68 představuje maximální úroveň ochrany proti vodě – garantuje, že je elektronika zapouzdřena natolik dokonale, že čidlo vydrží dokonce i dlouhodobé ponoření pod hladinou. Běžný i silnější oplach sanitační hadicí proto nepředstavuje pro tento nerezový komponent absolutně žádný problém.
Je s tímto čidlem možné sestavit váhu pro fakturační prodej materiálu?
Tento model je naprostou špičkou pro takzvané vnitropodnikové (technologické) procesy – tedy když potřebujete s obrovskou přesností kontrolovat zásoby v venkovních silech, nebo automaticky dávkovat chemikálie ve výrobním procesu. Pro tyto účely slouží fenomenálně. Nemá však certifikát OIML. Pokud potřebujete váhu, podle které budete účtovat koncovým zákazníkům (tzv. stanovené měřidlo s cejchem), rádi vám na požádání nabídneme schválenou (homologovanou) alternativu.
Jakým způsobem se senzor využívá při měření tahu?
Ohybový design snímače umožňuje jeho obousměrné využití. Při měření tahu (například na jeřábu nebo zkušební trhačce) se z jedné strany pevně přišroubuje k pevné nosné konstrukci a na jeho druhý konec se pomocí přesného montážního přípravku (závěsného oka s čepem) pověsí zátěž. Vnitřní planžety snímače následně s vysokou citlivostí detekují průhyb materiálu tažený směrem k zemi.
