FORMATIC JUMBO-AN velkoplošný displej 100 mm LED s tenzometrickým vstupem
Kód: FRT_IN_FRT_006
Související produkty
Detailní popis produktu

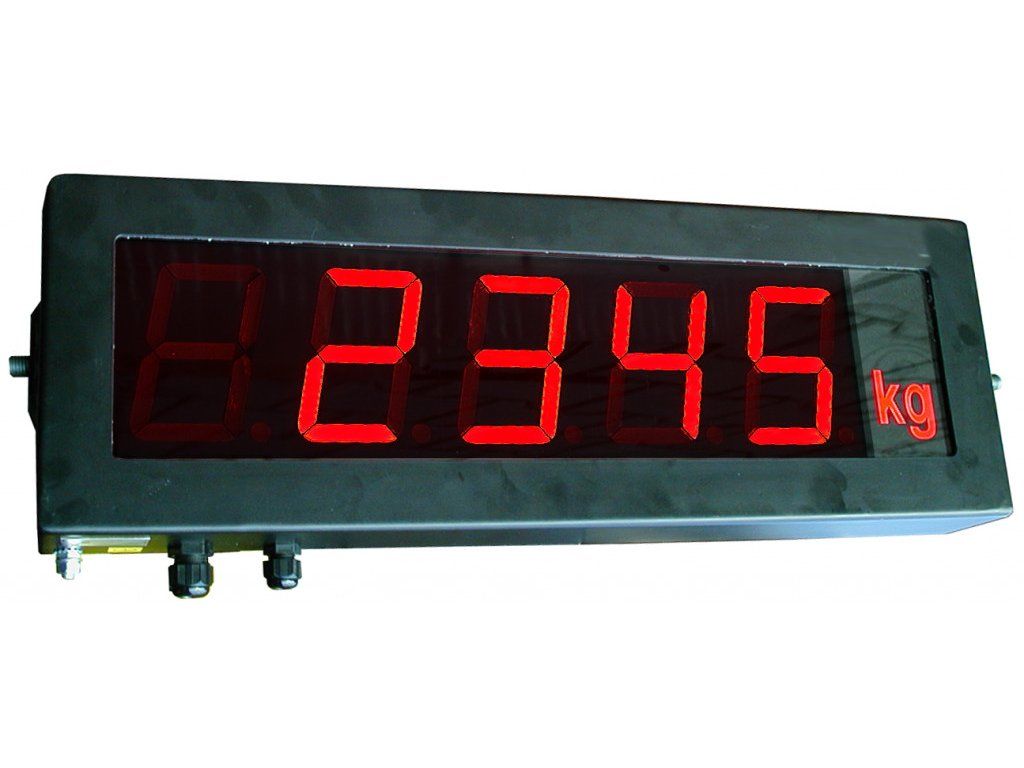

Inteligentní velkoplošný displej FORMATIC JUMBO-AN s tenzometrickým vstupem (100 mm)
Při stavbě jednoúčelových vah, vážicích rámů nebo silážních systémů často vyvstává potřeba ušetřit místo a snížit počet propojovacích kabelů. Běžná praxe velí zakoupit vážní indikátor do rozvaděče a z něj teprve odesílat data do velkého displeje. Náš inovativní panel FORMATIC JUMBO-AN tuto logiku zcela mění. Senzory síly zapojíte přímo do tohoto obřího displeje, čímž zásadně zefektivníte celou topologii vašeho měřicího systému a eliminujete zbytečné mezičlánky.
Plnohodnotná vyhodnocovací jednotka skrytá v displeji
Pod odolným kovovým kabátem se ukrývá špičková elektronika připravená pro přímé připojení tenzometrického odporového můstku (s citlivostí 1 až 3 mV/V). To znamená, že displej sám provádí analogově-digitální převod signálu ze snímače. Uvnitř softwaru přístroje naleznete kompletní kalibrační menu pro nastavení přesnosti, rozsahu i pokročilých digitálních filtrů pro vyhlazení neklidné zátěže. Obsluhu stroje jsme mysleli rovněž vyřešit prakticky – na řídicí desce se nachází vstup pro externí beznapěťový kontakt, pomocí kterého lze jednoduše připojit dálkové hardwarové tlačítko pro nulování či tárování váhy.
Drsné prostředí vyžaduje poctivý kus kovu
Uvědomujeme si, v jakých extrémních podmínkách naše zařízení pracují. Panel je proto zasazen v robustním celokovovém šasi, které zajišťuje vynikající mechanickou rezistenci. Instalační technici ocení velmi štědrý přístup k napájecím i signálovým terminálům, jenž se odkrývá pod zadním odnímatelným víkem. Vedení kabelů chrání těsnicí průchodky a vnitřní zapojení je realizováno přes spolehlivé WAGO svorky podporující průřez žíly až 2,5 mm². Panel se napájí přímo ze sítě 230 V AC.
Jako tuzemští vývojáři a výrobci kompletní série FORMATIC máme detailní přehled o každé součástce uvnitř přístroje. Tvoříte nestandardní technologickou linku a nevíte přesně, zda tento panel zvládne napájet vaši konkrétní čtveřici snímačů? Zvažujete ochranu displeje kovovou mřížkou, protože se bude pohybovat v blízkosti vysokozdvižných vozíků? Kontaktujte náš tým odborníků. Vážení rozumíme do hloubky a s radostí vám zkonzultujeme a navrhneme systém, na který se budete moci spolehnout.
Technická specifikace a parametry měřicího panelu
| 1. Optické parametry a konstrukční odolnost | |
|---|---|
| Typ ukazatele | Průmyslový LED panel s velmi vysokou svítivostí (zářivě červená barva). |
| Výška zobrazovaných dat | Působivých 100 mm (10 cm) pro ostré čtení z velkých vzdáleností. |
| Zpracování šasi | Těžké a vysoce odolné celokovové provedení zaručující dlouhou životnost. |
| Ukotvení zařízení | Připraveno pro montáž na stěnu; volitelně lze dokoupit naklápěcí "U" držák. |
| Možnosti dovybavení | K displeji lze z výroby přidat masivní ochrannou mřížku nebo stínítko proti slunci. |
| 2. Vážicí vstupy, software a připojení | |
| Analogový signálový vstup | Přímé napojení na tenzometrický odporový můstek (podpora citlivosti 1 až 3 mV/V). |
| Externí uživatelské ovládání | Vstup pro beznapěťový kontakt (umožňuje připojení dálkového tlačítka pro povely nula/tára). |
| Softwarové vybavení | Integrované setup a kalibrační menu s možností nastavení digitálních filtrů měření. |
| Instalace vodičů | Skryté připojení pod zadním krytem do rychloupínacích WAGO svorek. |
| Napájecí okruh | Připojení k běžné síti 230 V AC. |
Zákaznické dotazy a naše odborné odpovědi z praxe (FAQ)
Model JUMBO-AN vyniká perfektní stabilitou a spolehlivostí pro tzv. vnitropodnikové (technologické) vážení. Dokonale ohlídá hmotnost materiálu v silech, dávkování při výrobě nebo kontrolu nosnosti rámů. Přístroj však nebyl výrobcem zasílán k náročné a drahé metrologické certifikaci OIML. Pokud potřebujete sestavit váhu určenou pro přímý obchodní styk na fakturu (vyžaduje razítko a plombu od metrologa), je nutné použít certifikovaný indikátor a naše standardní displeje (např. verze s RS232 nebo RS485).
Převodník uvnitř našeho panelu je vysoce univerzální a podporuje citlivost v rozsahu 1 až 3 mV/V. Tento rozsah pokrývá naprostou většinu průmyslových analogových tenzometrů (smykové, tlakové, bodové i čepové snímače) od světových výrobců. S ohledem na zatížení napájecího zdroje panelu vždy doporučujeme ověřit celkový odpor připojených snímačů, obzvláště pokud jich připojujete více paralelně přes slučovací krabici.
Toto je velmi častý praktický problém, na který jsme mysleli. Na základní desce displeje je připraven speciální vstup pro beznapěťový kontakt. Stačí k němu připojit běžnou elektrickou dvojlinku a svést ji dolů k zemi do obyčejného průmyslového tlačítka. Operátor pak dole jednoduše stiskne tlačítko a váha nahoře se okamžitě vynuluje nebo vytáruje.
Mnoho našich zákazníků z řad systémových integrátorů tyto displeje s ohledem na jejich robustnost zazdívá přímo do panelů, vkládá je do rozvaděčových skříní, nebo si je pomocí vlastních závitů fixuje na atypické nosníky. Abychom základní cenu nezvyšovali o kovové příslušenství, které byste nakonec nechali ležet ve skladu, nabízíme originální "U" držák k dokoupení jako volitelnou položku v konfigurátoru.
