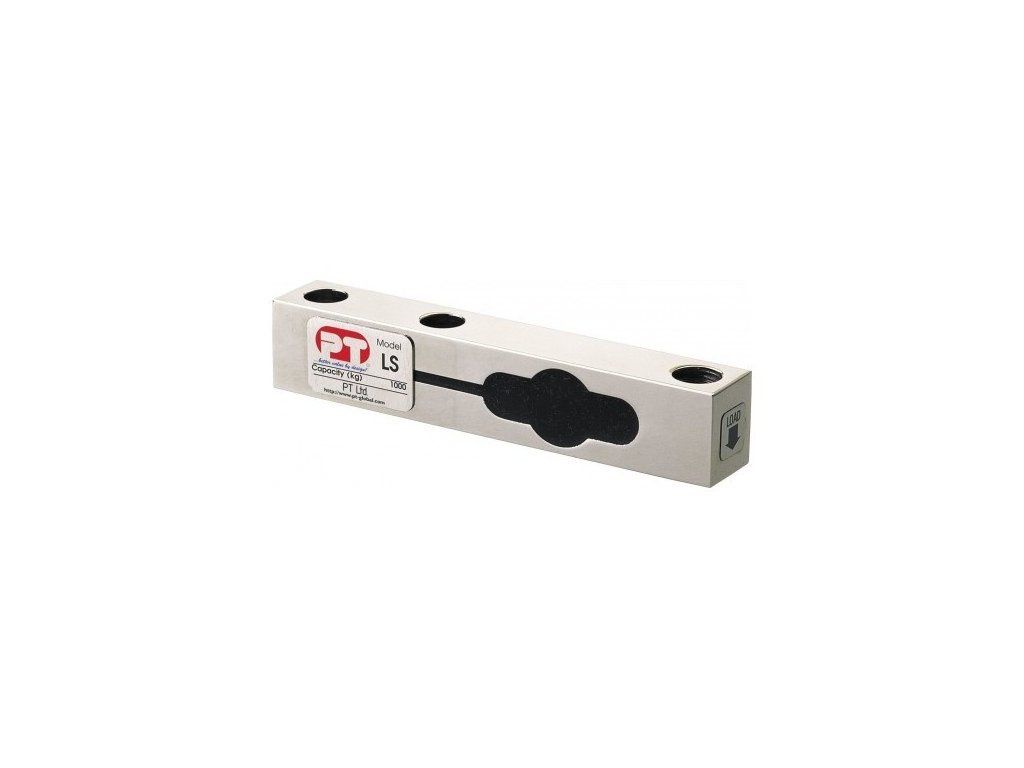

LS 50kg~10t ohybový (smykový) snímač

Kód: FRT_SS__PT_008_01 FRT_SS__PT_008_02 FRT_SS__PT_008_03 FRT_SS__PT_008_04 FRT_SS__PT_008_05 FRT_SS__PT_008_06 FRT_SS__PT_008_07 FRT_SS__PT_008_08 Zvolte variantu
Neohodnoceno
10 273 Kč 10 273 Kč 8 821 Kč 8 821 Kč 8 821 Kč 11 483 Kč 13 855 Kč 17 412 Kč od 8 821 Kč 8 490 Kč bez DPH 8 490 Kč bez DPH 7 290 Kč bez DPH 7 290 Kč bez DPH 7 290 Kč bez DPH 9 490 Kč bez DPH 11 450 Kč bez DPH 14 390 Kč bez DPH od 7 290 Kč bez DPH Měrná cena:
Na dotaz Na dotaz Na dotaz Na dotaz Na dotaz Na dotaz Na dotaz Na dotaz Zvolte variantu
Zvolená varianta není k dispozici. Reset vybraných parametrů.
Možnosti doručení

Průmyslový smykový (ohybový) snímač zatížení LS představuje vysoce flexibilní komponent pro konstrukci spolehlivých měřidel. Jeho tělo z poctivé nástrojové oceli v kombinaci s ochranným standardem IP67 bezpečně odolává prachu i vlhkosti v drsných pracovních podmínkách. Díky naprosto výjimečnému rozpětí nabízených kapacit – od drobných 50 kilogramů až po masivních 10 tun – jej snadno integrujete jak do lehkých pásových dopravníků, tak i pod mohutné silážní zásobníky.



Detailní informace

Česká firma s tradicí
Česká firma s tradicí
Na trhu od 1991
Produkty vlastní výroby
Produkty vlastní výroby
Vyrábíme je přímo u nás
Pečlivě vybraný sortiment
Pečlivě vybraný sortiment
Od ověřených dodavatelů
Nevíte si rady?
Nevíte si rady?
Pomůžeme vám vybrat

Detailní popis produktu

Univerzální smykový snímač zatížení LS (50 kg – 10 t)

Základním předpokladem pro bezchybné fungování jakéhokoliv dávkovacího či kontrolního systému je absolutně spolehlivá tenzometrie. Smykový snímač síly LS byl zkonstruován s ohledem na maximální univerzálnost v průmyslovém prostředí. Tento model exceluje mimořádně širokým záběrem nosností, díky čemuž dokáže pokrýt požadavky od drobných balicích linek až po těžké stavební a zemědělské zásobníky.

Odolná nástrojová ocel a kompaktní design

Zatímco do chemicky agresivních provozů patří nerez, pro standardní průmyslové haly, suché sklady a běžné exteriéry je nástrojová ocel naprosto perfektní a ekonomicky smysluplnou volbou. Materiál vyniká obrovskou tvarovou pamětí a tuhostí. Vnitřní citlivá elektronika je precizně utěsněna na stupeň krytí IP67. V praxi to znamená, že se mechanismus nezadře ani v cementárně plné jemného prachu a bez jakéhokoliv poškození přečká i přechodné zaplavení vodou z přívalového deště. Kompaktní zástavbové rozměry navíc umožňují konstrukci velmi nízkých nájezdových vah.

Variabilita pro měření tahu i tlaku

Snímač operuje se standardní jmenovitou citlivostí 2 mV/V, což zaručuje bezproblémové propojení s drtivou většinou moderních vážních procesorů a PLC terminálů. Obrovským benefitem pro konstruktéry je obousměrná geometrie – čidlo je od výroby připraveno vyhodnocovat nejen klasické zatížení tlakem shora (typicky pod nohama nádrže), ale stejně dobře umí měřit i tahové síly v různých zkušebních stolicích či u závěsných aplikací.

Přestože tento tenzometr nevyrábíme přímo v našich dílnách, jako dlouholetí konstruktéři digitálních vah známe jeho chování do posledního detailu. Z těchto dílů běžně oživujeme složité průmyslové celky. Pokud si nejste stoprocentně jisti, jaký váživostní limit bude pro vaši linku ten pravý, nebo jak správně vyřešit uložení snímače do mechanického rámu, zatelefonujte nám. Naši experti vám ochotně předají své know-how a pomohou vybrat techniku přesně na míru vašemu byznysu.

Komplexní přehled technických specifikací

1. Fyzické provedení, mechanika a odolnost
Základní materiál Houževnatá nástrojová ocel (garantuje vysokou pevnost a skvělý poměr ceny k výkonu).
Typ deformace Smykový / ohybový tenzometrický snímač.
Směr působení síly Senzor dokáže obousměrně měřit síly v tlaku i v tahu.
Stupeň elektrického krytí IP67 (naprostá prachotěsnost, ochrana před vlhkostí a krátkodobým ponořením do vody).
Konstrukční design Velmi kompaktní tvar usnadňující stavbu nízkoprofilových měřidel.
2. Varianty nosností a signálový výstup
Dostupné váživostní limity
(Maximální zátěž jednoho kusu)
  • Nízká zátěž: 50 kg, 100 kg, 250 kg
  • Střední zátěž: 500 kg, 1 000 kg (1 t)
  • Vyšší zátěž: 2 500 kg (2,5 t), 5 000 kg (5 t)
  • Maximální zátěž: 10 000 kg (10 t)
Jmenovitá citlivost (Výstup) 2 mV/V (univerzální průmyslový standard pro hladkou komunikaci s elektronikou).
3. Běžné aplikační sektory v praxi
Nejčastější průmyslové instalace
  • Obří sila, zásobníky sypkých hmot a ocelové nádrže.
  • Vážicí válcové a pásové dopravníky na linkách.
  • Nízkoprofilové paletové a podlahové plošinové váhy.
  • Laboratorní zkušební stroje a testovací stolice.

Odborné dotazy od našich zákazníků (FAQ)

Kde je použití nástrojové oceli ideální a kam se naopak nehodí?
Nástrojová ocel vyniká perfektní odolností vůči mechanickému namáhání a únavě materiálu, takže je skvělá pro sklady, dopravníky a stavební zásobníky. Nehodí se ovšem tam, kde by přišla do trvalého styku s agresivními chemikáliemi, solemi nebo kyselinami (např. v určitých typech potravinářství nebo chemičkách). Tam vždy doporučujeme raději investovat do tenzometrů z ušlechtilé nerezové oceli.
Mohu s tímto snímačem postavit úředně ověřitelnou váhu?
Tato produktová řada LS je fantastickým dělníkem pro technologické vážení – to znamená přesné odvažování ve výrobním procesu, interní inventury a hlídání materiálu v silech. Nemá však certifikát OIML. Pokud potřebujete sestavit váhu (například paletovou), podle které se bude oficiálně fakturovat a kterou musí orazítkovat metrologický ústav, zavolejte nám. Najdeme pro vás adekvátní cejchuschopný model.
Co v praxi obnáší ochranný stupeň IP67?
Tento údaj vám zaručuje obrovský klid na duši při údržbě. První číslo (6) znamená absolutní odolnost proti prachu – senzor můžete zasypat pískem nebo moukou a mechanismus se nepoškodí. Druhé číslo (7) označuje odolnost proti vodě. Pokud dojde k lokální potopě a snímač se dočasně ocitne pod hladinou, jeho utěsnění to s přehledem zvládne.
Mám silážní nádrž na čtyřech nohách, která váží i s náplní celkem 8 tun. Jaké čidlo mám koupit?
Čistě matematicky byste hmotnost vydělili čtyřmi (vyšly by vám zátěže 2 tuny na nohu). V praxi ale materiál nikdy nepadá do sila rovnoměrně a občas do něj naráží vítr. Pokud byste koupili čtyři snímače s kapacitou 2,5 tuny, riskujete jejich zničení při rázovém přetížení. Z bezpečnostních důvodů proto vždy doporučujeme systém naddimenzovat – ideální volbou pro vás budou čtyři snímače o nosnosti 5 tun (5 000 kg).
