FORMATIC GIGANT-232 velkoplošný displej 200 mm LED se vstupem RS232
Kód: FRT_IN_FRT_001
Související produkty
Detailní popis produktu

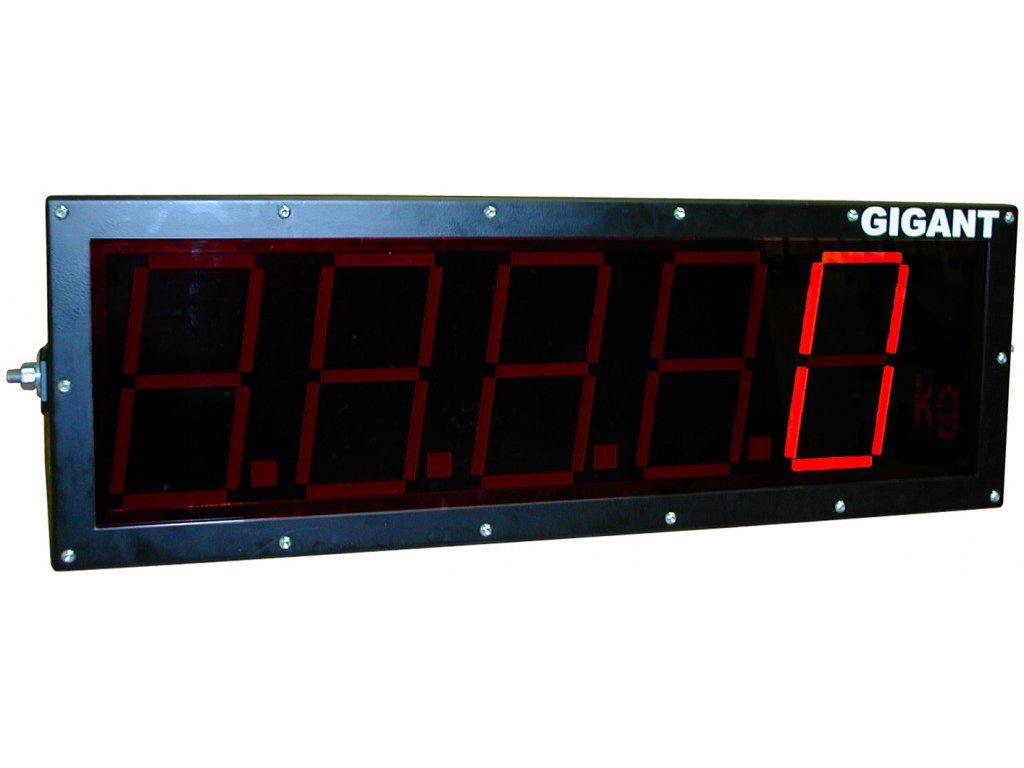

Velkoplošný průmyslový displej FORMATIC GIGANT-232 (číslice 200 mm)
Ať už potřebujete řidičům kamionů ukazovat naváženou hmotnost na venkovní silniční váze, nebo chcete informovat operátory v hale o aktuálním stavu výrobní linky, čitelnost je naprosto zásadní. Velkoplošný LED zobrazovač FORMATIC GIGANT-232 z naší vlastní české produkce představuje špičkové řešení pro dálkovou vizualizaci dat. Ohromné, dvaceticentimetrové sedmisegmentové znaky zářící intenzivní červenou barvou zaručují, že se informace spolehlivě dostane ke všem pracovníkům, a to i z velké dálky.
Odolná konstrukce z kovu a chytře řešená montáž
Plastovým krabičkám v průmyslu dávno odzvonilo. Tento panel jsme obalili do poctivého, těžkého kovového krytu, aby bez újmy přežil drsné zacházení, vibrace a průmyslové znečištění. Instalace je díky přibalenému stěnovému „U“ držáku naprosto intuitivní a dovoluje vám přesně zkalibrovat pozorovací úhel sklopením přístroje. Pro veškeré servisní úkony a připojování kabeláže stačí jednoduše odejmout zadní víko, čímž získáte luxusní manipulační prostor pro elektrikářské práce.
Komunikace přes RS232 a spolehlivé WAGO svorky
Datové spojení s vaším PLC automatem, počítačem nebo vážním indikátorem probíhá skrze osvědčenou sériovou linku RS232. Přístroj akceptuje univerzální ASCII protokol, přičemž si můžete zvolit mezi režimem trvalého naslouchání, nebo adresovatelnou obousměrnou komunikací. Abychom instalatérům maximálně ušetřili čas, osadili jsme vnitřek displeje špičkovými WAGO svorkami, které pojmou vodiče o průřezu až 2,5 mm². Systém je navíc napájen standardním síťovým napětím 230 V a disponuje integrovaným obvodem reálného času (RTC).
Tento prémiový zobrazovač je výsledkem našeho vlastního inženýrského vývoje a kompletně jej vyrábíme u nás. Díky tomu známe jeho architekturu do posledního kondenzátoru. Potřebujete do přístroje nahrát specifický komunikační protokol pro váš atypický řídicí systém? Zvažujete, zda displej doplnit o sluneční clonu pro venkovní použití? Neváhejte kontaktovat naše technické oddělení. Jako přímí výrobci vám rádi poradíme s integrací nebo provedeme úpravy přesně podle vašich softwarových požadavků.
Tabulka technických, elektrických a komunikačních parametrů
| 1. Optické vlastnosti a mechanická konstrukce | |
|---|---|
| Technologie zobrazení | Sedmisegmentové vysoce svítivé LED diody (červená barva). |
| Fyzická výška znaků | Celých 200 mm (20 cm) pro extrémní čitelnost na dlouhé vzdálenosti. |
| Konstrukční materiál | Velmi odolné celokovové šasi chránící elektroniku před průmyslovými vlivy. |
| Instalační rozměry | Přibližně 800 × 240 × 80 mm (bez montážní konzole). |
| Způsob uchycení | Dodáváno s "U" držákem (umožňuje fixaci na zeď a plynulé nastavení náklonu). |
| 2. Napájení a datové rozhraní | |
| Komunikační port | Sériová linka RS232 (ideální pro propojení s lokálním PC, převodníkem či vážním indikátorem). |
| Metoda zapojení vodičů | Přístup přes zadní víko s těsnicími průchodkami do bezšroubových WAGO svorek (až do 2,5 mm²). |
| Provozní napětí | Přímo na síťových 230 V AC. |
| Datový protokol | ASCII protokol (formát STX, Data, CR). Parametry sítě: 9600 baud, 8 datových bitů, bez parity, 1 stop bit. |
| Komunikační módy | Podporuje trvalé vysílání dat (stream) nebo pokročilou adresovatelnou obousměrnou komunikaci. |
Zákaznické dotazy a naše odborné odpovědi (FAQ)
Přestože jsou použité LED diody extrémně výkonné, přímý sluneční svit může kontrast číslic vizuálně degradovat. Pro venkovní instalace (například u silničních pískovcových vah) důrazně doporučujeme zakoupit k panelu naše originální kovové stínítko. To se postará o vytvoření stínu na čelní straně a displej zůstane fantasticky čitelný po celý den. Navíc jej částečně chrání před povětrnostními vlivy.
Jistě. Zobrazovač komunikuje pomocí univerzálního ASCII řetězce, což obvykle zvládne naprogramovat každý firemní ajťák přímo v PLC. Pokud ale váš nadřazený systém vyžaduje jinou logiku znaků, speciální telegramy nebo jiné přenosové rychlosti, není to pro nás překážka. Jsme přímí vývojáři softwaru v tomto displeji, a proto jej dokážeme flexibilně přeprogramovat přesně podle zadání vašeho IT oddělení.
Samotný panel FORMATIC GIGANT-232 disponuje fyzickým vstupem RS232. Pokud ale potřebujete vyřešit přenos bezdrátově, stačí před něj na zeď instalovat standardní průmyslový převodník (např. Wi-Fi na RS232, nebo rádiový modem). Displej pak bude data přijímat z tohoto přijímače. Rádi vám s návrhem nejspolehlivější bezdrátové trasy pro váš konkrétní provoz pomůžeme.
Kovové tělo displeje je velmi bytelné, avšak přímý úder vidlemi vozíku do předního polykarbonátového plexiskla by elektroniku uvnitř pochopitelně roztříštil. Pro silně exponovaná místa, kde se manipuluje s těžkými břemeny (překladiště, hutě), rovnou s displejem nabízíme i nákup masivní ocelové ochranné mřížky (model FGM). Tu namontujeme na displej přímo u nás ve výrobě a zajistíme vám tak maximální klid.
