Detailní popis produktu

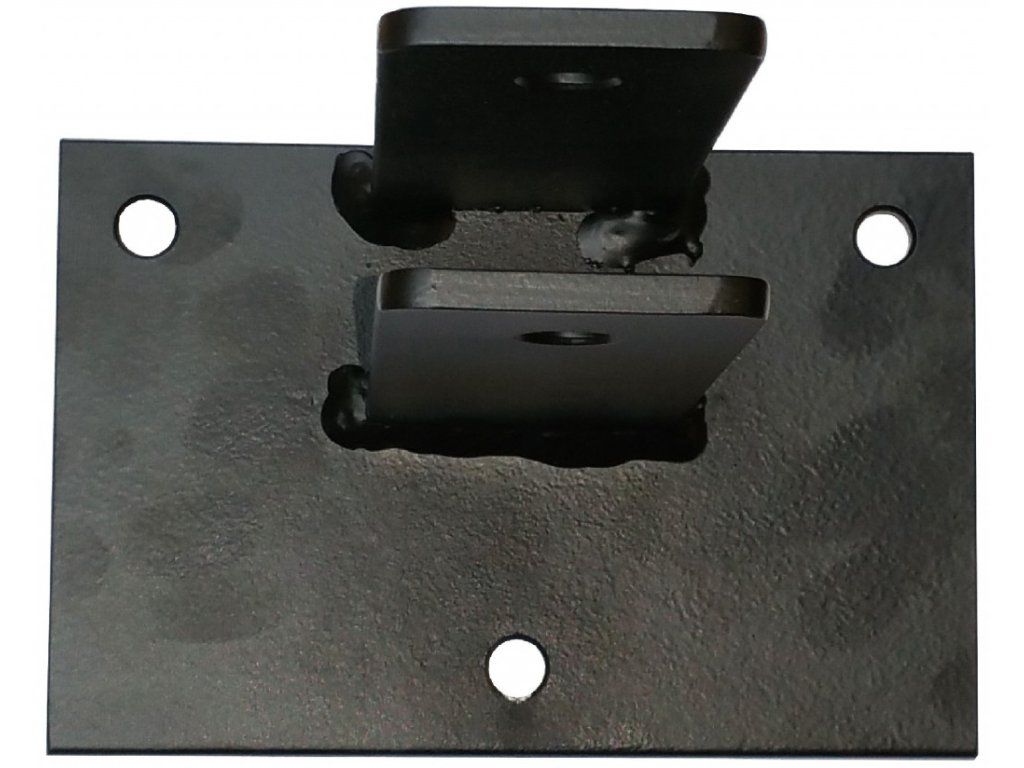

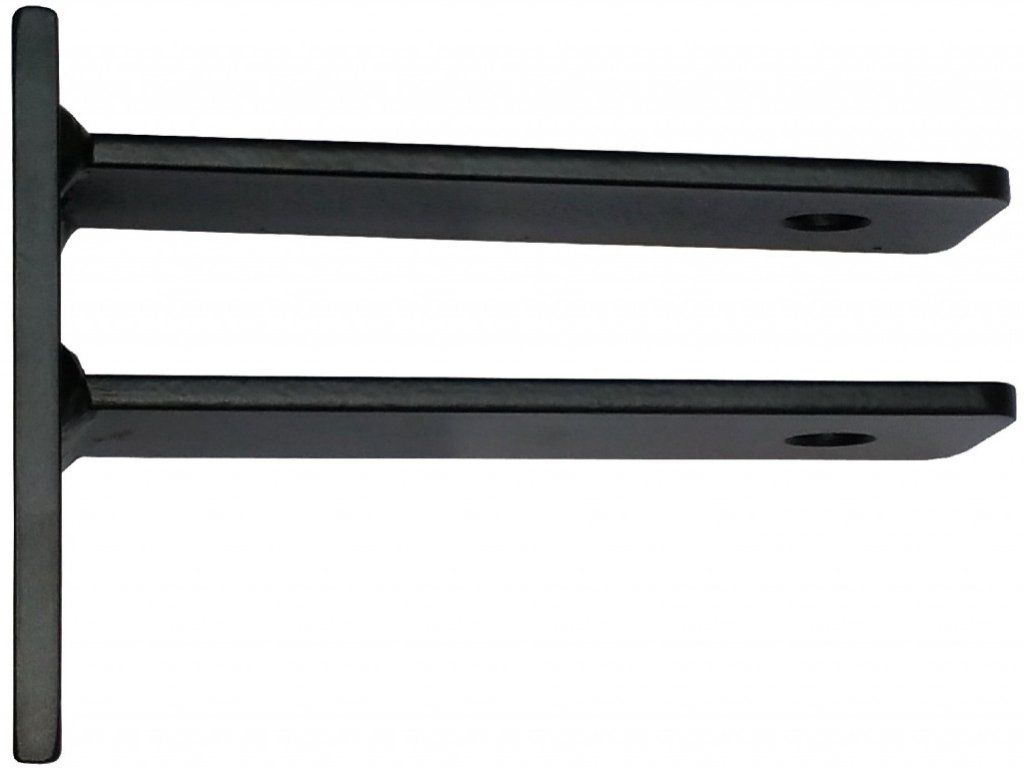

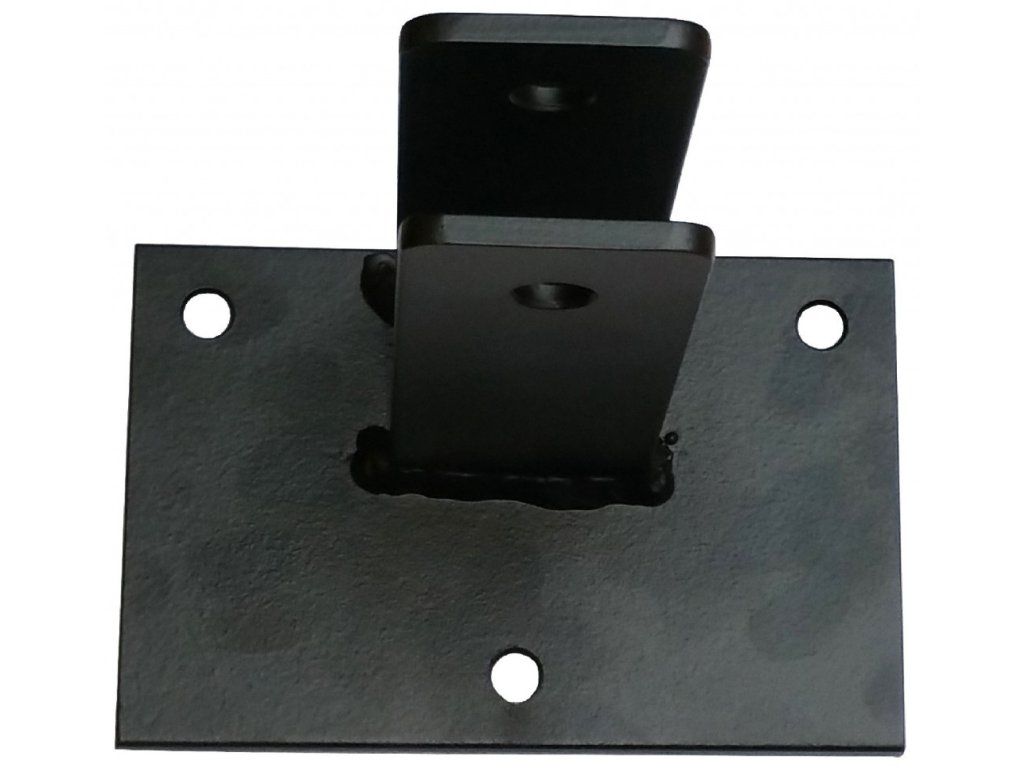

FJD2 Držák na stěnu pro FORMATIC JUMBO 100 mm

Správná viditelnost naměřených dat je naprosto klíčová pro plynulost a efektivitu práce ve vaší hale. Speciální nástěnná konzole FJD2 je navržena jako zásadní rozšiřující prvek pro velkoplošné zobrazovače FORMATIC JUMBO (verze s velikostí znaků 100 mm). Její hlavní úkol spočívá v pevném a bezpečném ukotvení vážního terminálu na svislé plochy, jako jsou stěny, nosné sloupy či stavební konstrukce. Tento montážní díl vyrábíme přímo v našem vlastním podniku, proto do detailu známe jeho vlastnosti a můžeme se stoprocentně zaručit za jeho nekompromisní nosnost.

Dokonalá ergonomie a polohovatelnost ve všech osách

Zatímco základní rameno umožňuje pouze náklon, spojením této stěnové patky s přidruženým kyvným U-držákem FJD1 získáte komplexní 3D polohovatelný systém. V praxi to znamená obrovskou výhodu pro ergonomii pracoviště – obsluha může obrazovku nejen libovolně naklápět nahoru a dolů (ve vertikálním směru), ale také s ní pohodlně otáčet zleva doprava (horizontálně). Zajišťuje se tak perfektní čitelnost naměřené hmotnosti z jakéhokoliv pozorovacího úhlu a eliminuje se riziko odlesků od okolního osvětlení.

Poctivá kovová konstrukce z naší dílny

Základem tohoto kusu hardwaru je silnostěnný kov, který bez zaváhání odolá i tvrdším podmínkám a nechtěným nárazům. Spojení s držákem FJD1 je řešeno skrze extrémně pevný středový šroub s metrickým závitem M12. Ten je navíc ze spodní strany jištěn samojistící maticí, takže nehrozí sebemenší uvolnění kloubu ani při dlouhodobém vystavení silným provozním vibracím. Samotná kotevní deska pak nabízí tři strategicky rozmístěné otvory pro maximalizaci pevnosti uchycení do podkladového materiálu.

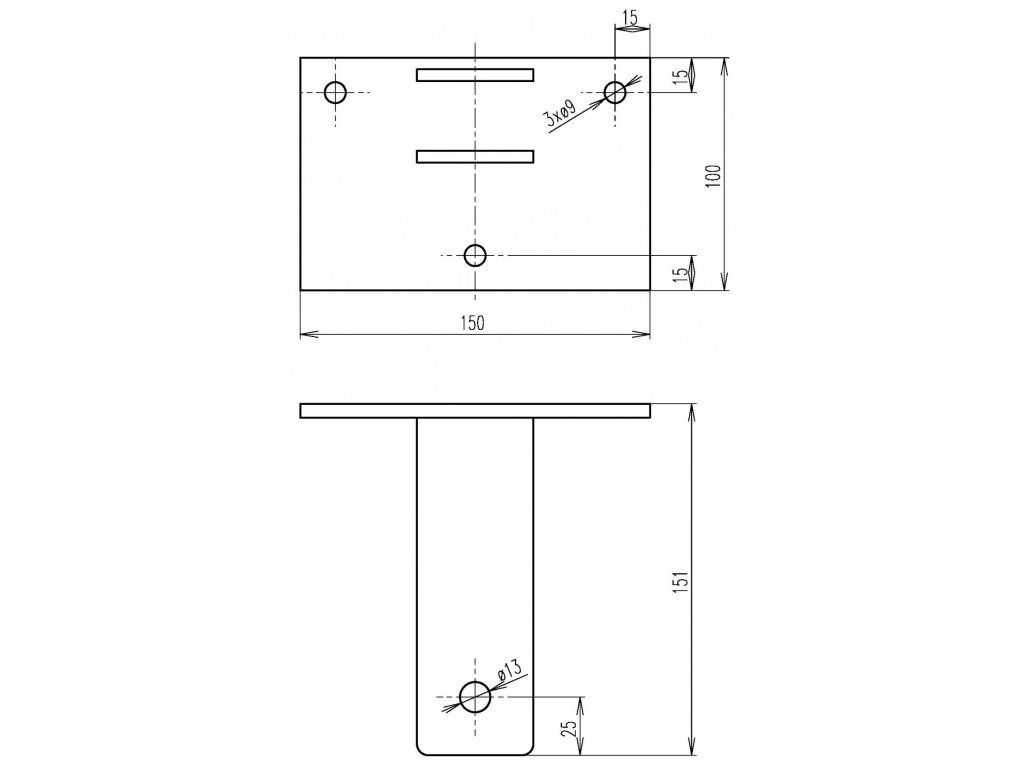

Konstrukční parametry a montážní rozměry

Potřebujete upevnit vážní displej do atypického nebo stísněného prostoru? Vzhledem k tomu, že jsme přímým výrobcem tohoto ocelového prvku, nedělá nám sebemenší problém připravit rozměrové úpravy na zakázku. Kontaktujte náš technický tým. Rádi s vámi probereme detaily vaší instalace a dodáme řešení ukotvení, které bude stoprocentně vyhovovat dispozicím vaší provozovny.

Často kladené otázky k instalaci konzole FJD2 (FAQ)

Funguje tento nástěnný úchyt i jako samostatný nosič pro obrazovku?

Ne, konzole FJD2 je koncipována výlučně jako doplňkový nosný mezičlánek. K samotnému terminálu FORMATIC JUMBO se displej připevňuje přes základní kyvný U-držák FJD1. Teprve spojením obou těchto dílů dosáhnete požadované aretace, stability a možnosti nezávislého naklápění displeje ve dvou osách.

Lze středový otočný šroub utáhnout natvrdo, aby se displej v průvanu nehýbal?

Ano, zcela bez obav. Celá středová osa je propojena robustním šroubem velikosti M12, který je navíc chráněn kvalitní samojistící maticí proti samovolnému uvolnění vlivem otřesů. Během instalace si tak přesně zvolíte optimální horizontální úhel a následně kloub pevně dotáhnete, čímž pozici displeje trvale zafixujete.

Jaký spojovací materiál doporučujete k upevnění základny na zeď?

Kotevní deska držáku disponuje třemi předvrtanými otvory – dva v horní části nesou hlavní tahovou zátěž a jeden spodní slouží pro dokonalou stabilizaci v rovině. Vzhledem k různorodosti stavebních materiálů (betonový sloup, cihlová zeď, sendvičový panel) si vhodnou kotevní techniku volí sám zákazník. Do pevných materiálů však doporučujeme využít zátěžové ocelové kotvy nebo závitové tyče usazené na chemickou maltu.
