FGD2 Držák na stěnu pro FORMATIC GIGANT 200 mm
Kód: FRT_IN_FRT_027
Související produkty
Detailní popis produktu

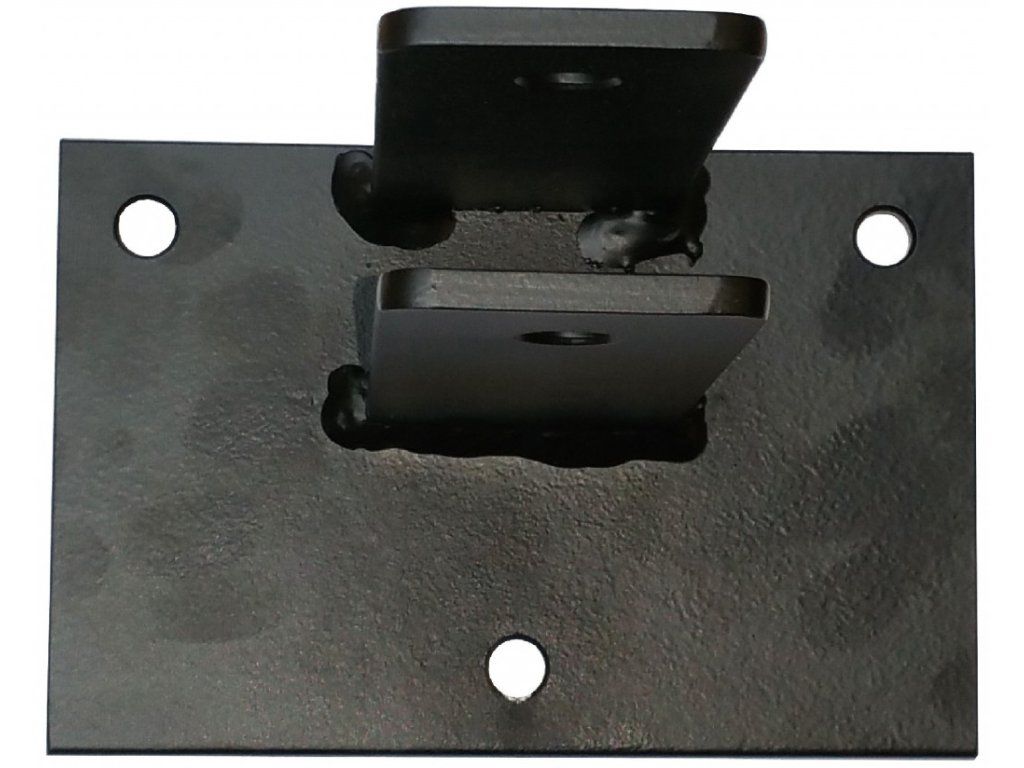

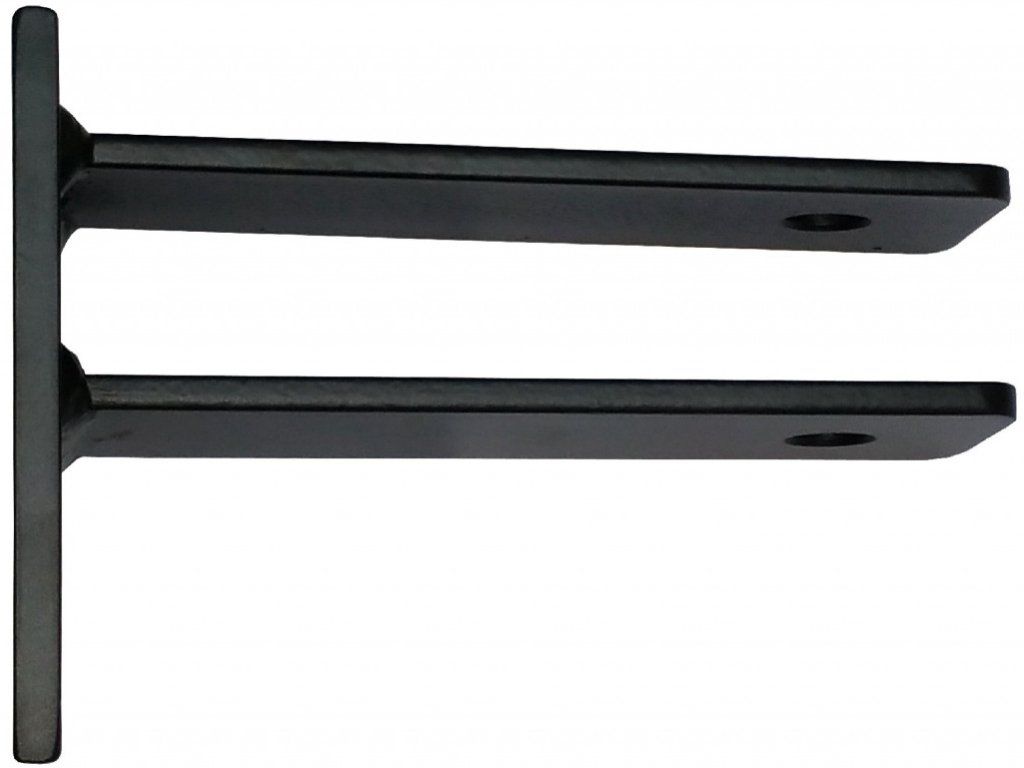

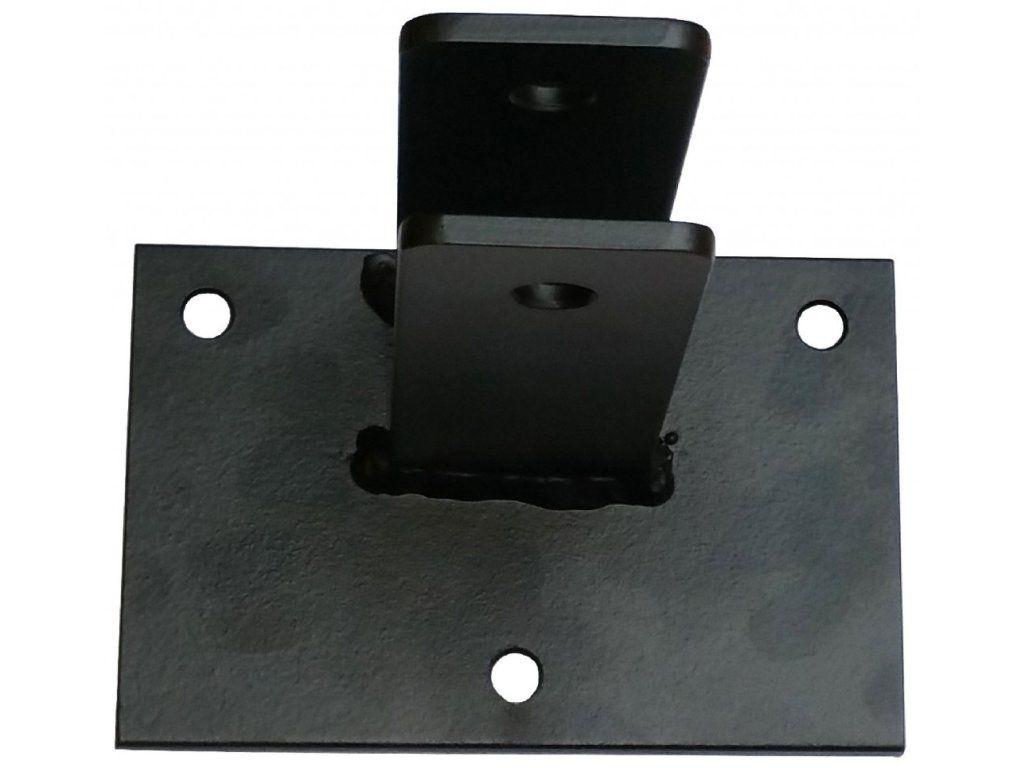

FGD2 Držák na stěnu pro FORMATIC GIGANT 200 mm
Průmyslové provozy vyžadují řešení, která něco vydrží. Proto jsme v našich dílnách zkonstruovali tuto bytelnou stěnovou patku, určenou specificky pro bezpečné zavěšení našich největších vážních obrazovek FORMATIC GIGANT (s nadstandardními 200mm znaky). Její masivní kovové tělo zaručuje, že i takto těžká a rozměrná elektronika zůstane pevně na svém místě, ať už ji ukotvíte na betonový sloup, hrubou cihlovou zeď nebo ocelovou traverzu.
Maximální flexibilita díky 3D polohování
Tento produkt představuje výchozí kotevní bod. Teprve po spárování s přidruženým vidlicovým nosičem FGD1 se však naplno projeví jeho ergonomický potenciál. Spojením těchto dvou prvků vytvoříte plně otočný mechanismus. Vaši pracovníci si tak mohou panel velmi lehce přizpůsobit – natočit jej do stran a zároveň plynule naklopit nahoru či dolů. Výsledkem je perfektní čitelnost dat bez rušivých odlesků, což prokazatelně snižuje únavu i chybovost při dávkování surovin či expedici palet.
Bezpečnostní prvky a stavební instalace
U břemen větších rozměrů nenecháváme zhola nic náhodě. Spojovací uzel obou částí tvoří masivní dvanáctimilimetrový šroub (M12), který je proti samovolnému uvolnění vlivem vibrací jištěn kvalitní samojistící maticí. Samotná montážní deska pak nabízí trojici třináctimilimetrových otvorů pro rovnoměrné rozložení obrovské páky a maximální vytrhávací pevnost.
Souhrn montážních rozměrů a parametrů
| Specifikace ocelové konzole FGD2 | |
| Určení a kompatibilita | Vyvinuto výhradně pro terminál FORMATIC GIGANT 200 mm |
| Rozměry kotevní desky (Š x V) | 150 mm × 100 mm |
| Vyložení čepu (hloubka od zdi) | 151 mm |
| Kotevní otvory | 3× průchozí otvor o průměru 13 mm |
| Rozteč horních děr | 110 mm (pro vynikající stabilitu v tahu) |
| Spojovací mechanismus | Hlavní šroub M12 + bezpečnostní samojistící matice |
Jsme připraveni vyřešit i atypické situace! Rádi vám pomůžeme s výběrem správné kotevní techniky, nebo celý systém po domluvě rovnou nainstalujeme. Kontaktujte nás, jsme profíci, vyrábíme tyto komponenty sami a poradíme si i se záludnostmi vašeho provozu.
Odpovědi na technické dotazy z praxe (FAQ)
Můžu displej namontovat rovnou na tuto konzoli?
Samotná stěnová patka k upevnění obrazovky nestačí. Zastává funkci propojovacího můstku mezi zdí a vidlicovým profilem FGD1. K vytvoření kompletního a polohovatelného závěsu je bezpodmínečně nutné zakoupit a smontovat oba tyto ocelové díly dohromady.
Zvládne kloub udržet nastavenou pozici i v provozech s těžkou technikou?
Ano, spojovací uzel je na tyto situace přímo stavěný. Osu rotace tvoří silný dvanáctimilimetrový šroub, který po finálním odladění zorného úhlu napevno utáhnete klíčem. Integrovaná samojistící matice se následně postará o to, aby ani dlouhodobé otřesy z okolních strojů spoj nepovolily.
Děláte i delší verze ramen, pokud potřebujeme obejít potrubí na zdi?
Rozhodně. Jsme velmi hrdí na to, že tyto ocelové konstrukce sami zpracováváme. Pokud vám standardní vyložení 151 mm od zdi nestačí kvůli kabelovým žlabům či potrubí, stačí nám zaslat hrubý náčrtek. Rádi pro vás obratem vyrobíme prodlouženou verzi přesně podle prostorových možností vaší haly.
