FORMATIC JUMBO-485 velkoplošný displej 100 mm LED se vstupem RS485
Kód: FRT_IN_FRT_005
Související produkty
Detailní popis produktu

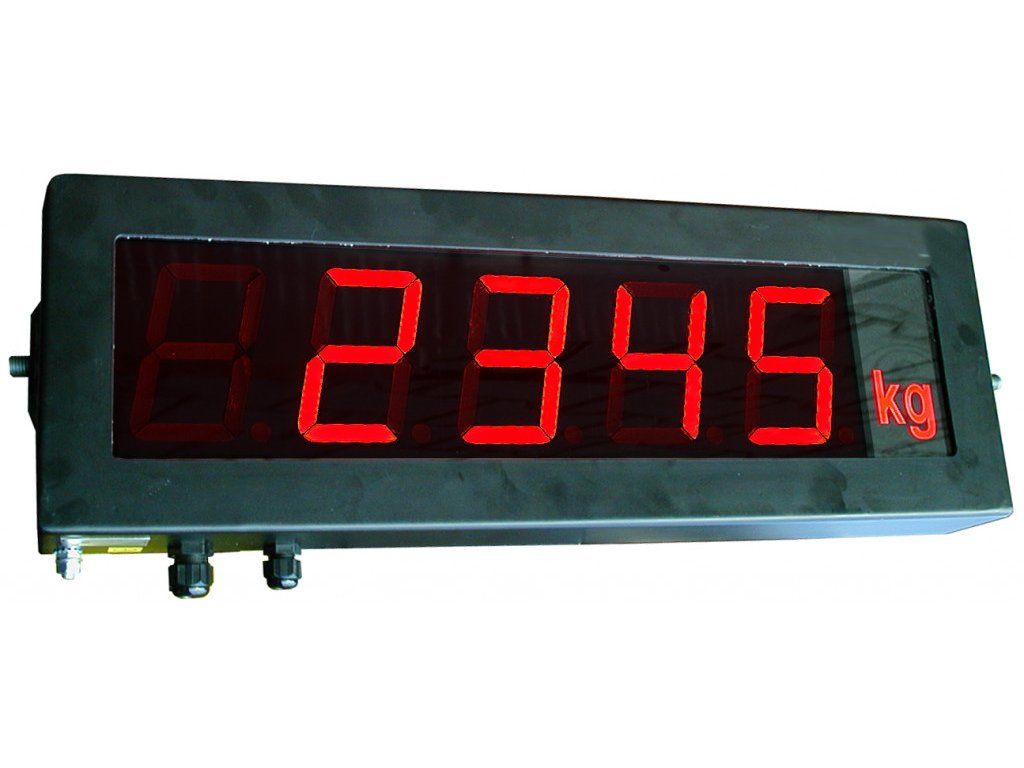

Velkoplošný průmyslový LED panel FORMATIC JUMBO-485 (číslice 100 mm)
Sdílení klíčových technologických hodnot, hmotností z tenzometrických vah nebo chybových stavů napříč halou vyžaduje techniku, na kterou je absolutní spoleh. Informační displej FORMATIC JUMBO-485 jsme z toho důvodu vybavili intenzivně zářícími červenými LED segmenty o výšce 100 mm. Ty s přehledem proniknou i zhoršenými světelnými podmínkami a zajistí, že obsluha strojů i řidiči na expedici okamžitě, a hlavně přesně, uvidí to nejdůležitější.
Stabilní komunikace na velké vzdálenosti přes RS485
Na rozdíl od běžných sériových linek je průmyslový standard RS485 přímo stvořen pro rozlehlé tovární areály. Umožňuje bezpečně natáhnout datový kabel na extrémní vzdálenosti, aniž by došlo ke ztrátě signálu vlivem elektromagnetického rušení od velkých motorů nebo jeřábů. Displej zpracovává data prostřednictvím univerzálního ASCII protokolu. Můžete jej nastavit do režimu pasivního naslouchání (nepřetržitý tok dat z váhy), nebo využít pokročilou adresovatelnou komunikaci pro sofistikované zapojení více panelů do jedné sdílené sítě. Rychlá kalibrace a nastavení komunikačních parametrů probíhá velmi jednoduše přes integrovanou klávesnici ukrytou pod zadním krytem.
Odolný ocelový plášť a moderní bezšroubová instalace
Průmyslová elektronika musí ustát nechtěné nárazy i tvrdé vibrace. Proto jsme vnitřní obvody (včetně zabudovaných hodin reálného času) pečlivě uzavřeli do bytelného kovového šasi o rozměrech 600 × 120 × 80 mm. Zapojení jsme navrhli maximálně přívětivě pro elektrikáře – veškerá kabeláž (data i napájení 230 V) se protahuje přes kvalitní těsnicí průchodky rovnou do vnitřních bezšroubových svorek WAGO. Panel lze jednoduše upevnit na zeď nebo konstrukci pomocí volitelného polohovatelného "U" držáku, který dovoluje přesné naladění optimálního pozorovacího úhlu.
Veškeré modely z rodiny FORMATIC pocházejí výhradně z našeho vlastního tuzemského vývoje a výroby. Díky tomu máme absolutní kontrolu nad jejich elektronikou i softwarem. Potřebujete změnit komunikační protokol tak, aby panel rozuměl proprietárním zprávám z vašeho stávajícího PLC systému? Sháníte k displeji rovnou i masivní ochrannou mřížku pro těžký provoz nebo stínítko proti ostrému slunci? Neváhejte se obrátit na naše firemní specialisty. Navrhneme a naprogramujeme vám řídicí logiku přesně na míru vašim technickým požadavkům.
Přehled technických, optických a připojovacích parametrů
| 1. Optické vlastnosti a mechanické zpracování | |
|---|---|
| Technologie zobrazení | Vysoce svítivý 7segmentový LED panel, zářivě červená barva diod. |
| Fyzická výška znaků | Garantovaných 100 mm (10 cm) pro ostré čtení z větších vzdáleností. |
| Materiál šasi | Masivní celokovové provedení zajišťující obranu proti hrubým průmyslovým vlivům. |
| Přibližné rozměry | Kompaktních 600 × 120 × 80 mm (vnější obrys obalu bez doplňků). |
| Další integrované prvky | Zařízení disponuje zálohovanými hodinami reálného času (RTC). |
| 2. Datové rozhraní a systém napájení | |
| Komunikační port | Průmyslová sběrnice RS485 (vhodná pro rozlehlé areály a odolná vůči šumu). |
| Metoda zapojení vodičů | Snadný přístup přes zadní víko přímo do bezšroubových WAGO svorek (pro průřezy až 2,5 mm²). |
| Napájecí napětí | Standardní síťový přívod 230 V AC. |
| Základní komunikační formát | ASCII protokol ve struktuře (STX, ASCII data, CR). Fixní tovární parametry: 9600 baud, 8 datových bitů, 1 stop bit, bez parity. |
| Režimy komunikace | Výběr mezi a) trvalým příjmem vysílaných dat nebo b) adresovatelnou obousměrnou komunikací. |
Často kladené otázky k instalaci a zapojení sítě (FAQ)
Rozhraní RS485 je pro průmyslové nasazení absolutně klíčové, pokud máte velkou výrobní halu. Zatímco linka RS232 spolehlivě funguje na vzdálenosti zhruba do 15 metrů, standard RS485 dokáže po obyčejné kroucené dvojlince přenést data teoreticky až na vzdálenost 1 200 metrů. Navíc perfektně filtruje elektromagnetický šum vyzařovaný z okolních frekvenčních měničů a strojů, takže k vám dorazí data z váhy naprosto čistá.
Všechny nezbytné komunikační parametry, jako je např. baud rate (rychlost přenosu), si váš technik snadno a rychle nastaví přímo v terénu. Uvnitř displeje, pod odnímatelným zadním krytem, se nachází malá ovládací klávesnice s velmi intuitivním setup menu. Zobrazovač tak během okamžiku spárujete se svým nadřazeným zařízením, a to bez nutnosti k němu připojovat externí počítač s konfigurátorem.
Tento pokročilý režim oceníte v momentě, kdy máte na jedné lince RS485 zapojeno v sérii více našich displejů (například pro 3 samostatné silniční váhy). V menu přidělíte každému panelu unikátní síťovou adresu. Nadřazené PC pak pošle kabeláží zprávu určenou výhradně pro "Displej č. 2" – tento konkrétní panel si data převezme, zobrazí je a odešle do počítače digitální potvrzení o přijetí úkolu, zatímco ostatní displeje informaci ignorují.
Většina našich B2B zákazníků tyto menší panely instaluje přímo formou pevné vestavby do elektrických rozvaděčů, obložení velínů nebo si k nim svépomocí svařuje speciální nosné konzole pro venkovní použití. Abychom zbytečně nezvyšovali prodejní cenu displeje o kus kovu, který by řada zákazníků nakonec vůbec nevyužila, nabízíme praktický stěnový držák jako samostatnou, cenově velmi dostupnou položku v doplňcích.
