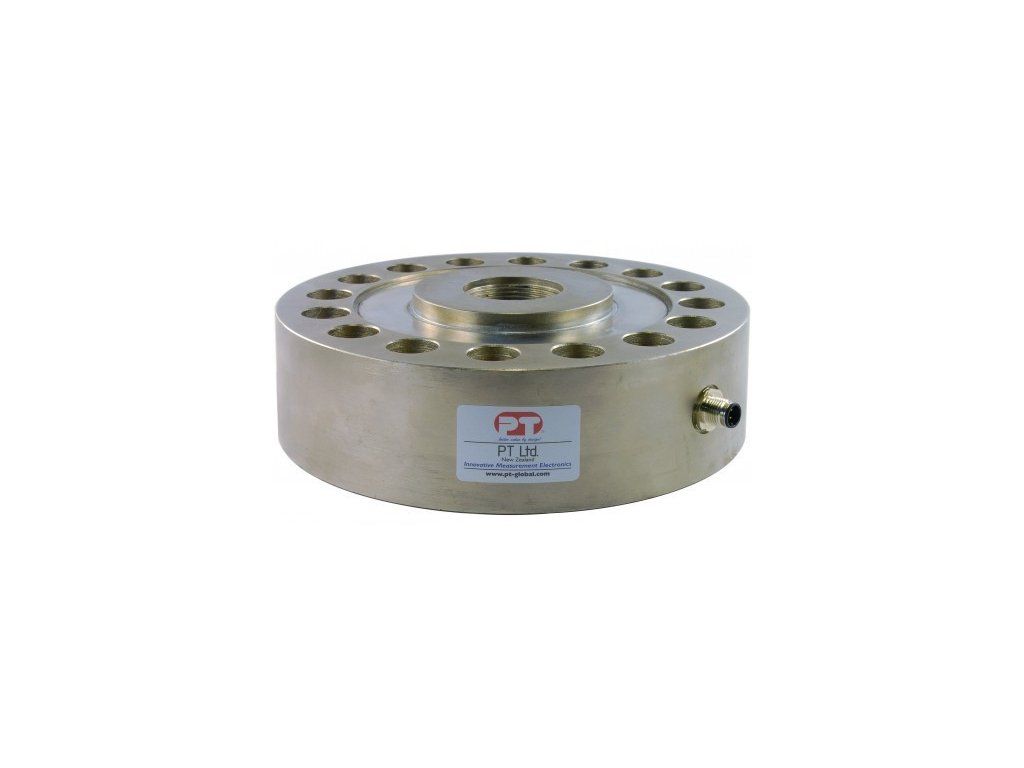

LPCH 1t~100t tahový/tlakový snímač

Kód: FRT_SS_PT_006_01 FRT_SS_PT_006_02 FRT_SS_PT_006_03 FRT_SS_PT_006_04 FRT_SS_PT_006_05 FRT_SS_PT_006_06 FRT_SS_PT_006_07 Zvolte variantu
Neohodnoceno
14 950 Kč 14 950 Kč 14 950 Kč 25 386 Kč 25 386 Kč 44 068 Kč 67 748 Kč od 14 950 Kč 12 355 Kč bez DPH 12 355 Kč bez DPH 12 355 Kč bez DPH 20 980 Kč bez DPH 20 980 Kč bez DPH 36 420 Kč bez DPH 55 990 Kč bez DPH od 12 355 Kč bez DPH Měrná cena:
Na dotaz Na dotaz Na dotaz Na dotaz Na dotaz Na dotaz Na dotaz Zvolte variantu
Zvolená varianta není k dispozici. Reset vybraných parametrů.
Možnosti doručení

Hledáte robustní řešení pro měření extrémních zátěží ve stísněných montážních podmínkách? Nízkoprofilový tenzometrický snímač LPCH, precizně zhotovený z ušlechtilé oceli, je zkonstruován pro obousměrnou detekci tahových i tlakových sil. S vynikajícím krytím IP67 a ohromující škálou nosností od 1 tuny do 100 tun představuje dokonalou volbu pro průmyslová sila, násypky či mostové váhy. Navíc je plně rozměrově kompatibilní se staršími modely LPC, což maximálně zefektivňuje případný servis.



Detailní informace

Česká firma s tradicí
Česká firma s tradicí
Na trhu od 1991
Produkty vlastní výroby
Produkty vlastní výroby
Vyrábíme je přímo u nás
Pečlivě vybraný sortiment
Pečlivě vybraný sortiment
Od ověřených dodavatelů
Nevíte si rady?
Nevíte si rady?
Pomůžeme vám vybrat

Detailní popis produktu

Nízkoprofilový tahový a tlakový snímač LPCH (1 t – 100 t)

Při projektování velkokapacitních zásobníků či rozměrných pásových dopravníků konstruktéři často narážejí na nedostatek prostoru pod nosným rámem. Tenzometrický snímač síly LPCH tento technologický oříšek elegantně řeší. Díky svému specifickému plochému designu šetří drahocenné centimetry výšky, aniž by musel slevit ze své obrovské mechanické odolnosti či milimetrové přesnosti měření.

Obousměrná detekce a jakostní ušlechtilá ocel

Základní kámen tohoto čidla tvoří masivní blok ušlechtilé oceli, který bez problému odolává tvrdým podmínkám průmyslových hal i venkovních areálů. Výsledný produkt se pyšní ochranným krytím IP67, což garantuje absolutní prachotěsnost a vynikající ochranu i při dočasném zaplavení vodou. Zásadní konkurenční výhodou modelu LPCH je jeho obousměrná funkčnost. Můžete jej standardně zatěžovat shora (tlak pod nádrží), nebo do jeho středového závitu ukotvit táhlo a břemena zvedat (tah u závěsných konstrukcí).

Snadná integrace a okamžitá zaměnitelnost

Údržba starších vážicích systémů bývá noční můrou kvůli nedostupnosti původních dílů. Inženýři proto dali tomuto tenzometru do vínku unifikované zástavbové parametry. Pokud vám ve výrobě dosluhují starší snímače ze série LPC, náš model LPCH je dokáže okamžitě a bez nutnosti převrtávání konstrukce nahradit. Výstupní citlivost 2 mV/V pak zajistí, že si nová součástka okamžitě porozumí s vaším stávajícím vyhodnocovacím displejem.

Jakožto ryzí profesionálové ve výrobě průmyslových vah držíme tuto elektroniku v rukou dnes a denně. Víme, jak fatální mohou být neodtlumené boční síly nebo špatně zvolená nosnost pod nohou padesátitunového sila. Pokud si nejste jistí, po jaké kapacitě tenzometru sáhnout, nebo jak vyřešit jeho bezpečné uchycení k rámu přes montážní moduly, jsme tu pro vás. Ozvěte se nám – velmi rádi s vámi technické výzvy probereme a dodáme komplexní řešení na míru vašemu byznysu.

Kompletní technická a provozní specifikace

1. Fyzické provedení, mechanika a rozměry
Konstrukční materiál Masivní ušlechtilá ocel (vynikající pevnost a zvýšená ochrana proti korozi).
Typ měřicího elementu Nízkoprofilový snímač deformace s obousměrnou funkcí.
Směr působící síly Konstruováno pro tahové i tlakové zatížení.
Elektrické krytí (Ochrana) IP67 (hermeticky uzavřené proti jemnému prachu a stříkající či dočasně stojaté vodě).
Servisní kompatibilita Plně mechanicky zaměnitelné za starší typy snímačů LPC.
2. Maximální nosnosti a výstupní signál
Dostupné limity zatížení
(Nominální kapacita jednoho čidla)
  • 1 000 kg (1 t)
  • 2 500 kg (2,5 t), 5 000 kg (5 t)
  • 10 000 kg (10 t), 25 000 kg (25 t)
  • 50 000 kg (50 t), 100 000 kg (100 t)
Jmenovitá citlivost (Výstup) 2 mV/V (standard, který bez problému přečte naprostá většina procesorů na trhu).
3. Běžné aplikační sektory
Nejčastější instalace v praxi
  • Velkoobjemová sila, průmyslové násypky a těžké zásobníky.
  • Robustní váhy pásových a válečkových dopravníků.
  • Závěsné jeřábové systémy a můstkové silniční váhy.
  • Stavba speciálních nízkoprofilových kontrolních zařízení.

Odborné poradenství a časté dotazy (FAQ)

V čem tkví hlavní výhoda nízkoprofilového snímače oproti vysokým válcovým modelům?
Úspora místa je jen jedním z benefitů. Plochá a široká konstrukce modelu LPCH přináší především mnohem nižší těžiště. Vážená nádrž nebo platforma je díky tomu výrazně stabilnější a lépe vzdoruje parazitním bočním silám (např. při míchání směsi nebo nárazu větru do sila), což pozitivně ovlivňuje celkovou přesnost odečtu.
Jak probíhá montáž, když potřebuji měřit tahovou sílu?
Snímač je v samotném středu vybaven průchozím montážním závitem. Běžná praxe u závěsných aplikací vypadá tak, že vnější obvod senzoru pevně přišroubujete k horní nosné konstrukci a středovým závitem protáhnete táhlo zakončené hákem pro zavěšení břemene. Čidlo pak precizně snímá deformaci vyvolanou tahem směrem dolů.
Může tento tenzometr posloužit pro cejchovanou váhu určenou k obchodnímu prodeji?
Série LPCH je fantastická pro interní technologické vážení – tedy precizní hlídání receptur, odměřování zásob v silech či kontrolu toku materiálu na pásech. Pokud však hledáte snímač, ze kterého sestavíte váhu určenou k legální fakturaci a prodeji třetím stranám, je nutné využít komponenty s certifikátem OIML. Obraťte se na naše obchodní oddělení, rádi vám sestavíme homologovanou alternativu přímo na míru.
Lze snímač instalovat přímo ven pod ocelové silo, kde na něj bude pršet?
Rozhodně ano. Zvolená ušlechtilá ocel a garantované krytí IP67 znamenají, že senzor prach, déšť ani tající sníh nijak neohrozí. Je pouze nezbytné dbát na to, aby nezůstával trvale zatopený v hluboké neodtékající kaluži a aby byl vybaven správným montážním kitem, který zamezí vlivu teplotní roztažnosti silážní konstrukce v průběhu roku.
