FORMATIC JUMBO-232 velkoplošný displej 100 mm LED se vstupem RS232
Kód: FRT_IN_FRT_004
Související produkty
Detailní popis produktu

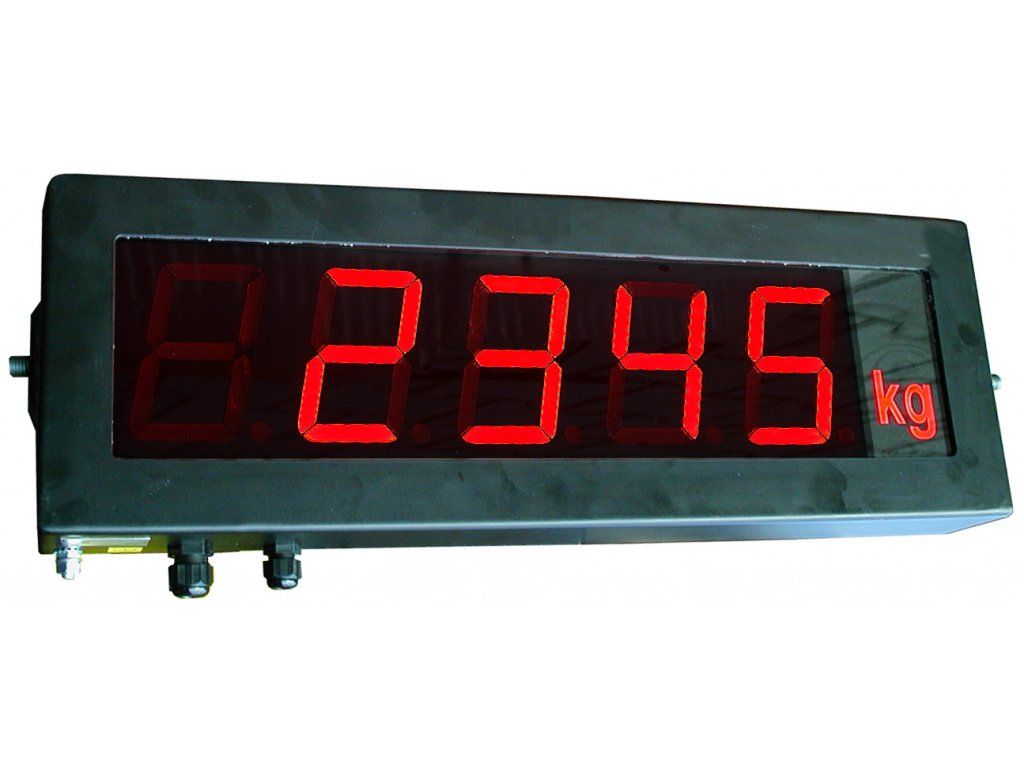

Průmyslový LED zobrazovač FORMATIC JUMBO-232 (číslice 100 mm)
V hlučném a rozlehlém průmyslovém prostředí je spolehlivá vizuální komunikace klíčem k bezpečnému a plynulému provozu. Náš velkoplošný informační panel FORMATIC JUMBO-232 představuje vysoce efektivní nástroj pro zobrazení hmotnosti z tenzometrických vah, stavů linek nebo chybových hlášení. Dálková čitelnost je zajištěna pomocí vysoce svítivých, červených LED segmentů o výšce 100 mm, které bez problémů prozáří i zhoršené světelné podmínky v halách.
Nekompromisní kovové zpracování a špičková konektivita
Na rozdíl od levné spotřební elektroniky v plastu jsme tento panel od základu zkonstruovali pro drsný průmysl. Masivní kovové šasi skvěle chrání integrovanou elektroniku i vestavěné hodiny reálného času (RTC). Samotná instalace a propojení s nadřazeným systémem jsou navrženy s ohledem na maximální pohodlí montérů. Po odklopení zadního víka získáte přístup k těsnicím průchodkám a profesionálním bezšroubovým WAGO svorkám, které zvládnou vodiče až do průřezu 2,5 mm². Systém je připraven pro napájení ze standardní sítě 230 V AC.
Komunikace přes rozhraní RS232
Příjem dat zajišťuje klasická a v průmyslu dodnes hojně využívaná sériová linka RS232. Zařízení ke komunikaci využívá přehledný ASCII protokol. Panel si můžete softwarově nastavit buď do režimu permanentního naslouchání (kdy pouze zobrazuje příchozí řetězce z váhy), nebo do inteligentního režimu s adresovatelnou obousměrnou komunikací. Konfigurace a kalibrace samotného displeje pak probíhá jednoduše pomocí interního setup menu a klávesnice.
Jelikož jsme přímými vývojáři a českými výrobci celé produktové rodiny FORMATIC, máme technologii plně ve svých rukou. Hledáte pro svůj podnik komplexní vizualizační řešení a potřebujete do displeje nahrát zákaznický firmware, aby komunikoval s vaším specifickým strojem? Nebo zvažujete montáž do venkovního prostředí s ochranným stínítkem? Zavolejte nám nebo napište. Náš tým profesionálních inženýrů s vámi rád projde detaily vašeho projektu a připraví vám řešení na míru.
Tabulka technických, optických a komunikačních parametrů
| 1. Optické vlastnosti a mechanická stavba | |
|---|---|
| Typ displeje | Segmentový LED panel s vysokou svítivostí (zobrazuje červeně). |
| Výška znaků | 100 mm (10 cm) pro výbornou čitelnost napříč průmyslovou halou. |
| Materiál obalu | Robustní celokovové šasi odolávající ztíženým provozním podmínkám. |
| Rozměry zařízení | Přibližně 600 × 120 × 80 mm. |
| Možnosti dovybavení | Volitelně lze dokoupit polohovatelný "U" držák, ochrannou kovovou mřížku nebo sluneční stínítko. |
| 2. Datové rozhraní a systém napájení | |
| Komunikační port | Linka RS232 (optimální pro lokální napojení na vážní indikátory či řídicí PC). |
| Způsob zapojení vodičů | Pohodlný přístup pod zadním krytem k bezšroubovým WAGO svorkám (pro kabely až do 2,5 mm²). |
| Napájecí napětí | Standardní síťové napájení 230 V AC. |
| Struktura datových zpráv | ASCII protokol ve formátu (STX, ASCII data, CR). Přednastavené parametry: 9600 baud, žádná parita, 8 datových bitů, 1 stop bit. |
| Další integrované funkce | Zařízení obsahuje zálohované hodiny reálného času (RTC) a interní setup menu ovládané klávesnicí. |
Odborné odpovědi na časté provozní dotazy (FAQ)
Z našich zkušeností víme, že řada zákazníků integruje tento středně velký panel přímo do stávajících ovládacích skříní, pultů, nebo si k němu vaří vlastní závěsné konstrukce na míru. Abychom zbytečně nenavyšovali základní cenu produktu o materiál, který byste možná nevyužili, nabízíme originální kloubový "U" držák na zeď jako volitelné příslušenství, které si můžete jednoduše přihodit do košíku.
Ve většině případů ano. Displej je naprogramován pro zpracování nejběžnějšího formátu průmyslových ASCII zpráv (počáteční znak STX, samotná hodnota hmotnosti, ukončovací znak CR). Pokud vaše váha umí vysílat data v tomto kontinuálním formátu při rychlosti 9600 bps, panel začne hodnoty okamžitě zobrazovat. Pakliže by vaše váha využívala specifický protokol, umíme jakožto výrobci firmware v displeji upravit na míru.
Kovové provedení panelu a kabelové průchodky zabraňují průniku hrubých nečistot. Přímá venkovní instalace na déšť si však žádá zvýšenou ochranu, především proti silnému tlaku hnané vody a UV záření. Pro bezpečný chod v exteriéru je nutné displej umístit pod přístřešek, případně si k němu přiobjednat naše ochranné stínítko se stříškou. Stínítko navíc vytvoří stín pro LED diody, čímž zásadně zlepší viditelnost číslic za jasného slunného dne.
Je to velmi přímočaré. Na řídicí desce pod zadním krytem se nachází interní klávesnice. Jakmile vstoupíte do instalačního (setup) menu, zobrazovač vás srozumitelně provede volbou rychlosti přenosu (baud rate) a dalšími parametry formátování dat. Nepotřebujete k tomu připojovat žádný externí počítač s konfiguračním softwarem.
