VPS4 - váha pod silo 3t - 50t brutto
Kód: FRT_VAH_FRT_067_01 FRT_VAH_FRT_067_02 FRT_VAH_FRT_067_03 FRT_VAH_FRT_067_04 FRT_VAH_FRT_067_05 Zvolte variantu
Detailní popis produktu

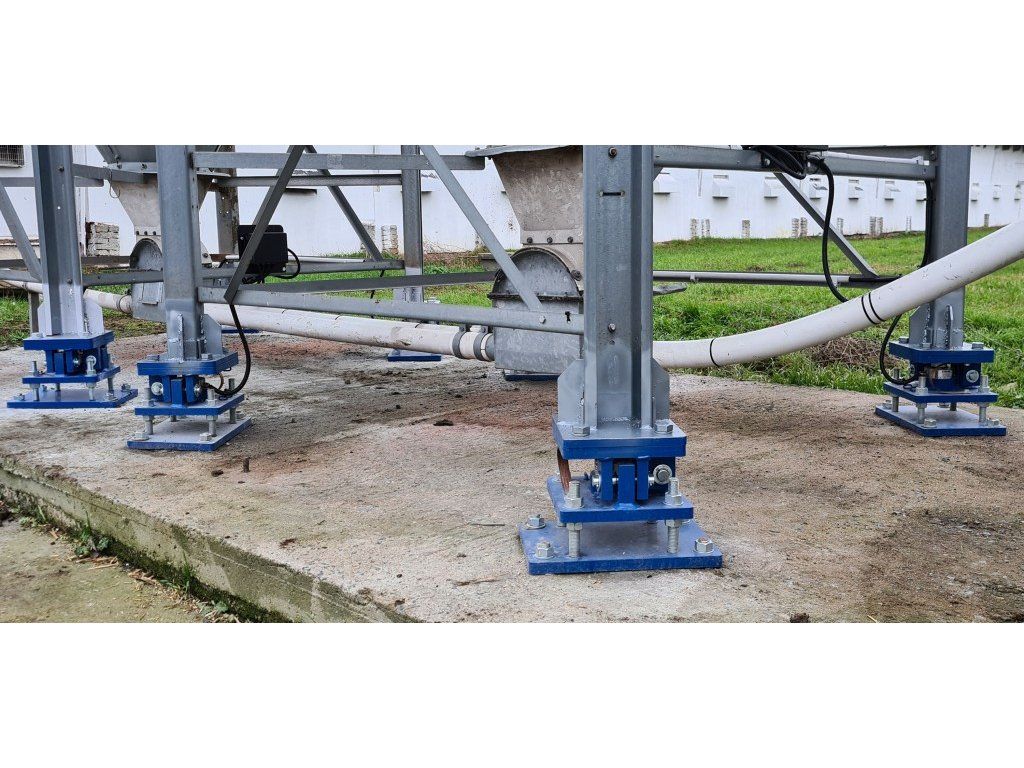

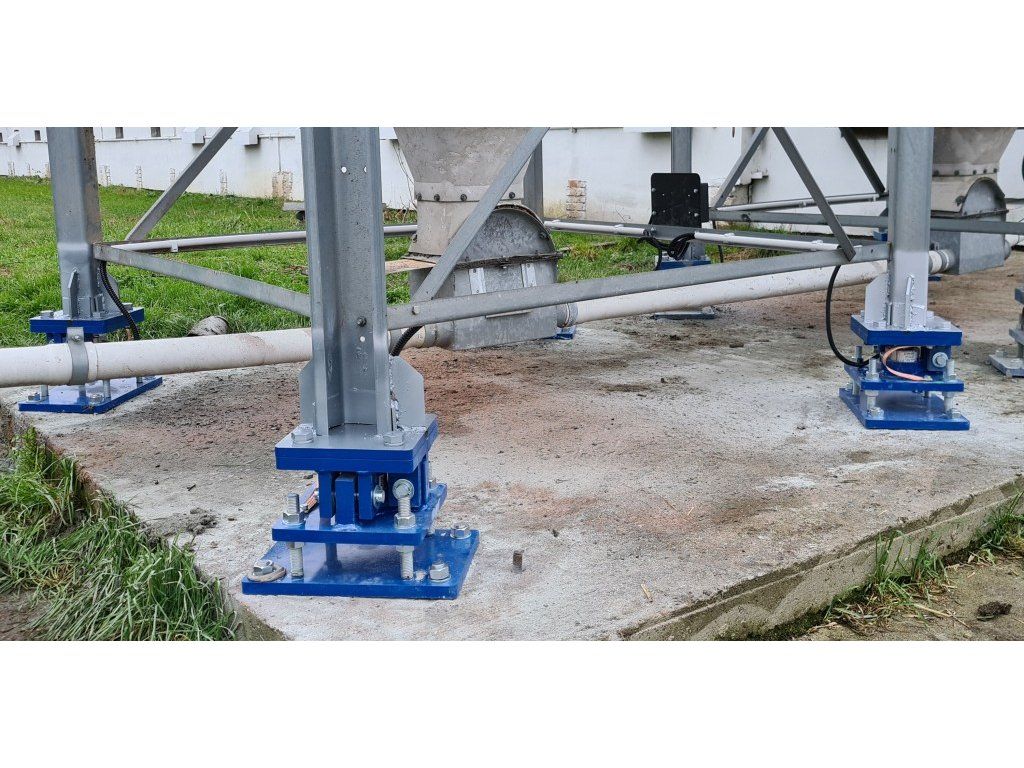

VPS4: Robustní vážicí moduly pro čtyřnohá sila a zásobníky
Přesná evidence naskladněného a spotřebovaného materiálu je základem efektivního plánování výroby. Vážicí komplet VPS4 mění standardní průmyslová a zemědělská sila v obří, vysoce přesné váhy. Tato výchozí konfigurace je spočítána pro zásobníky s celkovou brutto hmotností do 3 tun, nicméně modelová řada VPS je připravena i pro gigantické aplikace až do 50 tun. Systém přináší špičkovou metrologii přímo do drsného venkovního prostředí.
Geniální montážní dílec řeší nástrahy terénu

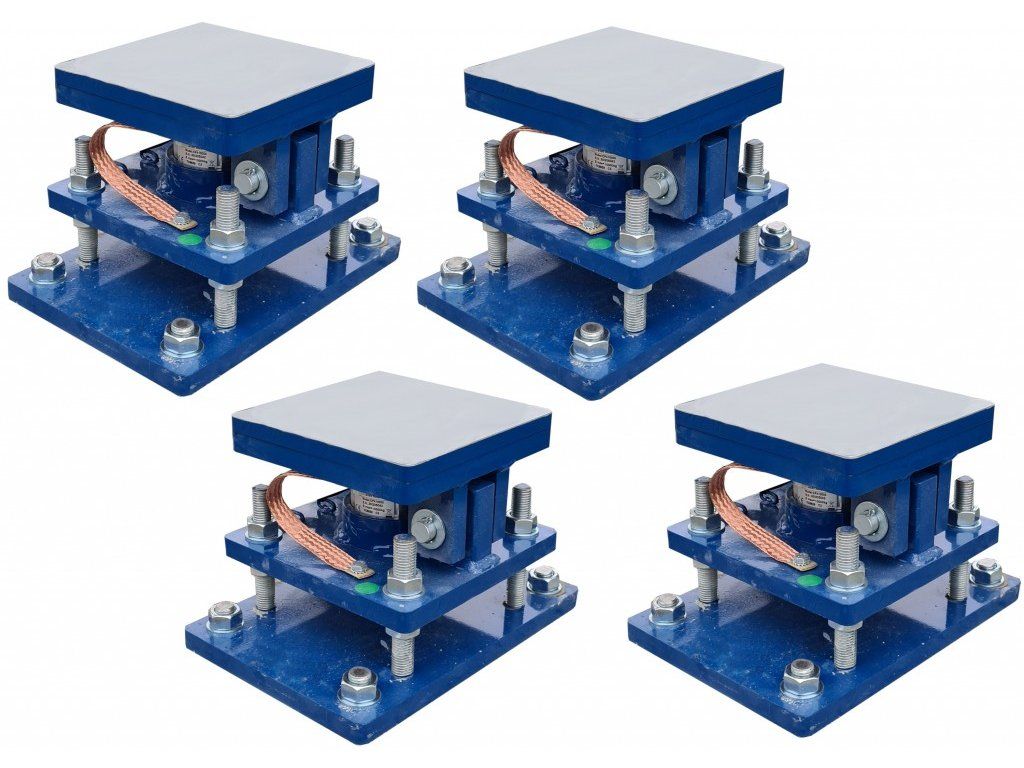

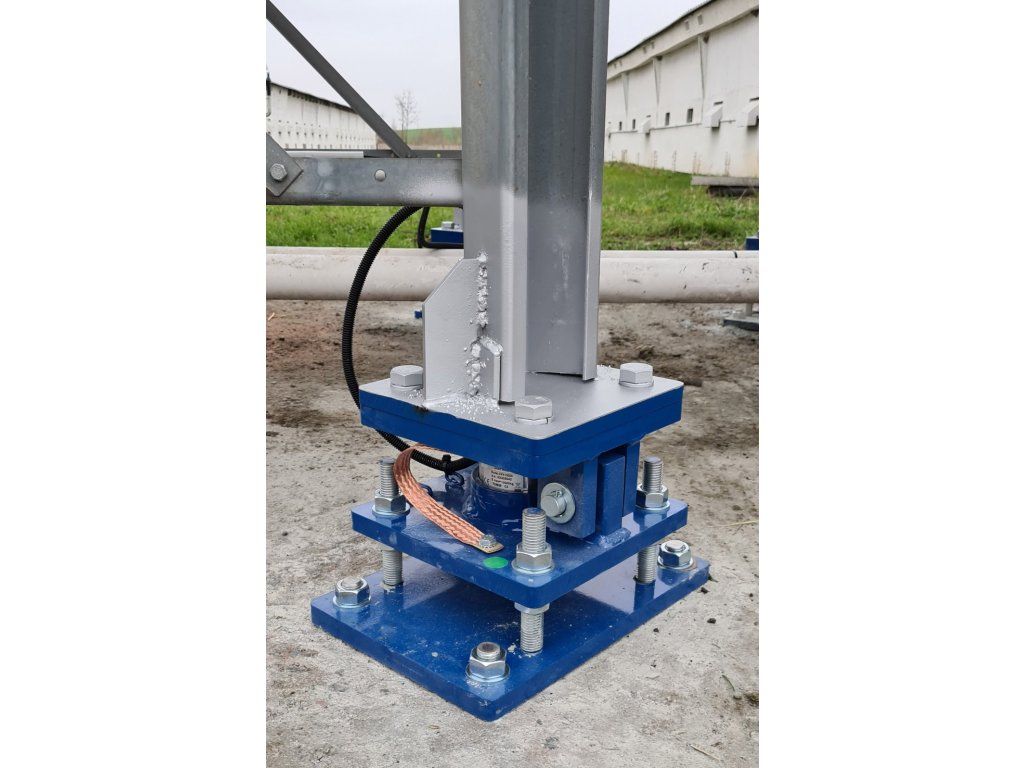

Zkušenosti z praxe ukazují, že betonové patky pod sily nebývají ideálně vodorovné. Náš systém s tím počítá. Každý ze čtyř modulů je vybaven zesílenou základovou deskou a výškově stavitelnými závitovými tyčemi. Snímač tak při instalaci perfektně vyrovnáte do roviny i na velmi nerovném podkladu. Toto konstrukční řešení zároveň zvedá samotný tenzometr výše nad okolní terén. Při prudkých lijácích nebo tání sněhu tak elektronika nestojí ve vodě, což drasticky prodlužuje její životnost.
Bezchybný přenos síly a mechanická ochrana
Pro dosažení skvělého rozlišení (až 1 kg) je klíčová fyzika přenosu zátěže. Tlak nohy sila nepůsobí na snímač přes "tvrdý" pevný spoj, nýbrž výhradně bodově. Tím se eliminují chyby vznikající kroucením konstrukce. Aby bylo silo naprosto v bezpečí i při silném větru, ukrývá v sobě vážicí dílec integrované mechanické záchyty, které fyzicky brání pootočení, nežádoucímu posunutí nebo nebezpečnému nadzvednutí celého zásobníku.
Kompletní technická a montážní specifikace sestavy VPS4
| Modelová řada / Určení | VPS4 (pro sila se 4 nohami, řada pokrývá 3 t až 50 t) |
| Zatížitelnost této konfigurace | Sila do 3 t brutto (4x snímač s nosností 1 t) |
| Rozlišení (ideální dílek) | 1 kg (vyžaduje volné, nepevné napojení okolní technologie) |
| Kotvení do betonového základu | Na 4 kotevní šrouby (chemické kotvy) pro každý dílec |
| Připevnění k samotnému silu | Přes přírubu pomocí 4 pevných šroubů |
| Mechanika přenosu síly | Volný bodový tlak na snímač (pro maximální citlivost) |
| Ochranné prvky a jištění | Záchyty proti posunu, rotaci a nadzvednutí konstrukce |
| Odolnost elektroniky | Stupeň krytí IP67 (prachotěsnost, odolnost proti vodě) |
| Vyrovnání do roviny | Výškově stavitelná základová deska se závitovými tyčemi |
| Rozsah dodávané elektroinstalace | Slučovací jednotka + cca 5m kabeláž od každého snímače |
Potřebujete zvážit mnohem větší objemy nebo data napojit do podnikového ERP sítě? Nenechte se omezit standardní nabídkou! Váhy pro zásobníky dodáváme s nosnostmi až do 50 tun a naši technici vám je rádi vybaví chytrou vyhodnocovací elektronikou (RS232, USB, WiFi, analogové výstupy). Neváhejte se obrátit na naše experty, zanalyzujeme vaši situaci a dodáme řešení s přesností na míru vašemu byznysu.
Dotazy k instalaci a fungování (FAQ)
Z jakého důvodu je pro dosažení dílku 1 kg nutné mít silo mechanicky nepropojené?
Představte si silo jako misku na váze. Pokud tuto misku "podepřete" z boku pevnou ocelovou trubkou sypáku nebo pochozí lávkou, část hmotnosti se přenese do těchto okolních struktur a tenzometry ji nezaznamenají. Pro dosažení maximální možné přesnosti 1 kg je nezbytné, aby byla veškerá přívodní a odvodní potrubí nahrazena pružnými spoji, jako jsou textilní rukávce nebo flexibilní vlnovce.
K čemu slouží a co přesně dělá bodový tlak na snímač?
Kdybychom snímač k noze sila přišroubovali pevně, každé nepatrné zkroucení ocelové konstrukce (například vlivem letního slunce nebo větru) by senzor "tahalo" do stran a zkreslovalo výsledky. U patky VPS4 opěrná plocha na snímač pouze bodově tlačí svrchu. Tím se veškerá energie koncentruje do čistého svislého tlaku a elektronika měří pouze to podstatné – skutečnou hmotnost zásob.
Je bezpečné kotvit systém chemickými kotvami?
Absolutně. Aplikace 4 chemických kotev pro každou základovou desku představuje to nejspolehlivější řešení pro průmyslové použití do betonu. Chemická malta vytvoří spoj, který na rozdíl od klasických ocelových hmoždinek nevyvolává pnutí uvnitř betonu a bez problému snáší obrovské dynamické zatížení, vibrace i nepřízeň mrazivého počasí.
Kde se nachází a co řeší slučovací jednotka?
Slučovací jednotka (tzv. sdružovací krabicová svorkovnice), která je standardní součástí dodávky, se nejčastěji instaluje na stěnu budovy nebo přímo na konstrukci pod silo. Ústí do ní zmíněné 5metrové kabely od všech čtyř snímačů. Zde se elektrické signály z jednotlivých nohou sečtou a zkalibrují, a následně putují jediným kabelem rovnou do vašeho displeje nebo vyhodnocovací skříně.
