VV1 výklopná váha 1 kg - 3 kg

Kód: FRT_VAH_FRT_068_01 FRT_VAH_FRT_068_02 FRT_VAH_FRT_068_03 Zvolte variantu
Neohodnoceno
144 295 Kč 119 252 Kč bez DPH Měrná cena:
Na dotaz Na dotaz Na dotaz Zvolte variantu
Zvolená varianta není k dispozici. Reset vybraných parametrů.
Možnosti doručení

Hledáte nezničitelného a rychlého pomocníka pro vaši nepřetržitou sériovou výrobu či slévárenský provoz? Průmyslová inspekční váha VV1 s kapacitou 1 až 3 kg bleskově zkontroluje hmotnost padajících obrobků a pomocí pneumatického pístu je ihned pošle do správné sběrné nádoby. Její unikátní konstrukce při dopadu materiálu chytře odpojuje měřicí snímač, díky čemuž ústrojí bez potíží snese i ty nejtvrdší nárazy. Získejte plně autonomní kontrolní uzel, který při detekci zmetku sám zastaví výrobní linku a zcela tak eliminuje lidskou chybovost.



Detailní informace

Česká firma s tradicí
Česká firma s tradicí
Na trhu od 1991
Produkty vlastní výroby
Produkty vlastní výroby
Vyrábíme je přímo u nás
Pečlivě vybraný sortiment
Pečlivě vybraný sortiment
Od ověřených dodavatelů
Nevíte si rady?
Nevíte si rady?
Pomůžeme vám vybrat

Detailní popis produktu

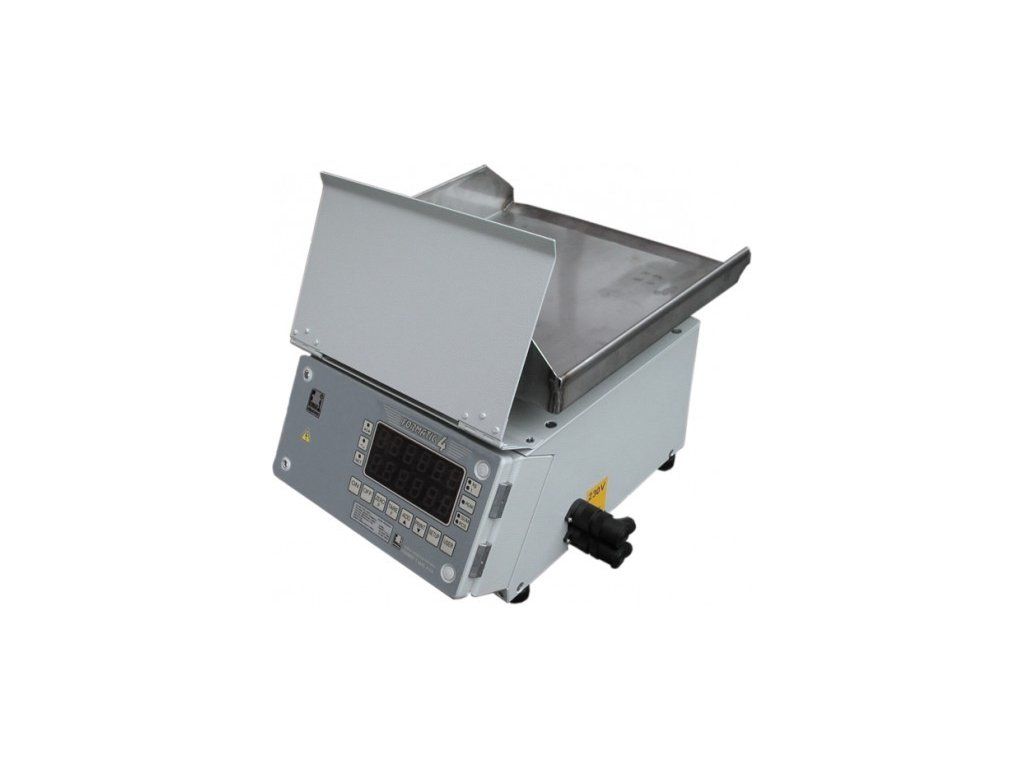

Inspekční výklopná váha VV1 pro automatické třídění dílů (1–3 kg)

Zajistěte nulovou toleranci chyb ve vaší sériové produkci. Průmyslový výklopný systém VV1 funguje jako plně autonomní kontrolní pracoviště. Je navržen primárně pro slévárny tlakového lití, lisovny a CNC obrobny, kde je nutné okamžitě ověřit hmotnost padajícího kusu a následně jej dopravit do příslušného boxu. Odpadá tak jakékoliv manuální převažování a vaše linka může běžet na absolutní výkonová maxima.

Chytrá mechanika chránící citlivé senzory

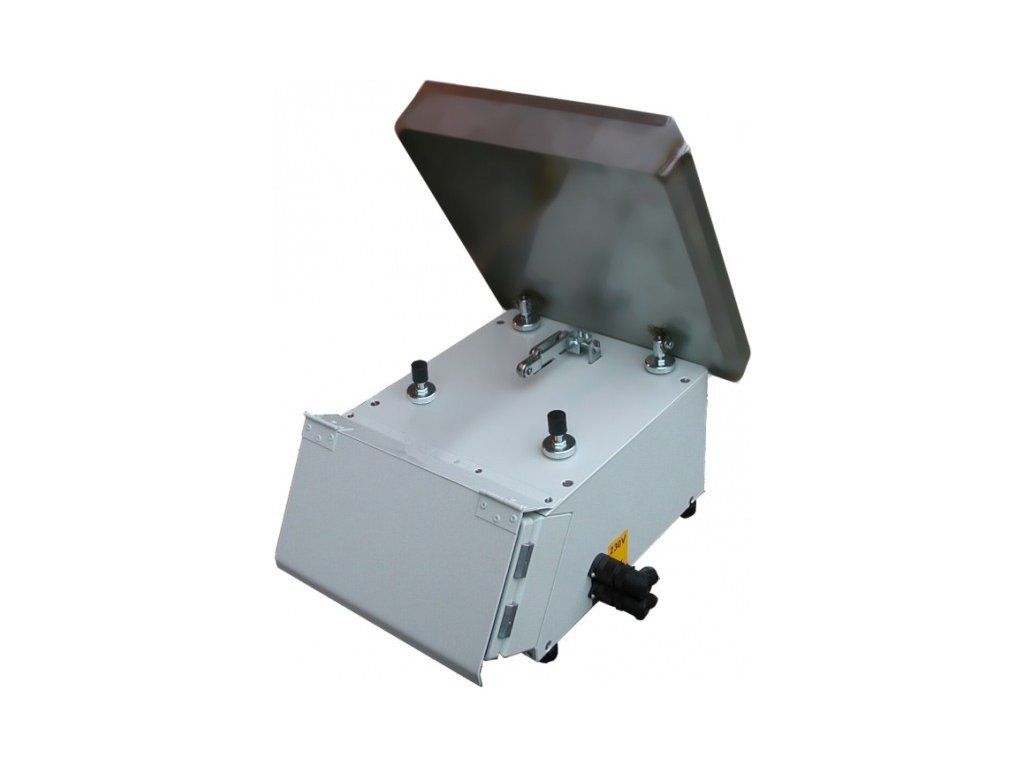

Největším nepřítelem přesných měřidel v těžkém průmyslu jsou prudké nárazy a rázy. Proto naši inženýři tento model vybavili vysoce sofistikovaným mechanismem: ve chvíli, kdy těžký kovový odlitek dopadne na nerezovou plošinu o rozměrech 400 × 400 mm (opatřenou ochrannými mantinely), je tato deska mechanicky odpojena od tenzometrického snímače. Tím je garantována bezprecedentní životnost ústrojí i při trvalém bombardování materiálem. Jakmile se díl zváží, spolehlivý pneumatický pohon jej díky nastavitelnému škrticímu ventilu vyklopí.

Řízení výroby a prevence vzniku zmetků

Metrologicky se jedná o vysoce přesnou technologickou váhu, stvořenou pro vnitřní audit. Měřicí cyklus je typicky iniciován externím podnětem – například sepnutím optické závory po opuštění formy. Elektronika bleskově vyhodnotí, zda se hmotnost vejde do vámi definované tolerance. Pokud ne (např. dojde k nedolití formy), sepne se integrované výstupní chybové relé, které okamžitě zastaví nadřazený tvářecí stroj. Provozní statistika o počtu správných a vadných kusů se trvale ukládá do paměti chráněné bytelným a skrytým ovládacím panelem.

Rozšířená technická specifikace zařízení VV1

Konstrukční a metrologické parametry
Rozsah vážení (nosnost) 1 kg až 3 kg (ideální pro jemné rozlišení hmotnosti dílů)
Kategorie přesnosti Technologické kontrolní měřidlo pro řízení kvality

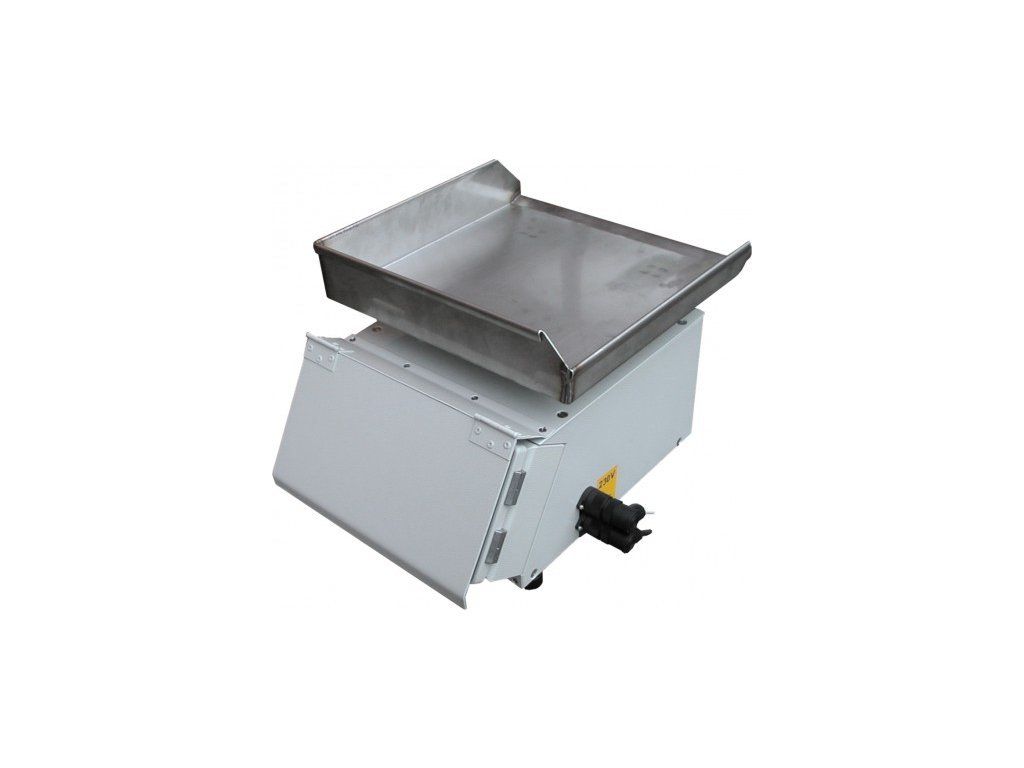

Dopadová plošina 400 × 400 mm, nerezová ocel se zvýšenými okraji
Ochrana tenzometrie Odpojení snímače při dopadu (absorpce kinetické energie)
Extrémní odolnost Bezpečné přetížení 150 % / Destrukční limit ústrojí 400 %
Provozní mikroklima Spolehlivý chod v teplotách od -15 °C do +50 °C
Pohon, elektronika a automatizační prvky
Nutná infrastruktura Standardní napětí 230 VAC + přívod tlakového vzduchu
Mechanismus vyklápění Pneumatický píst s nastavitelnou dynamikou (škrticí ventil)
Strojová komunikace Chybové relé pro nouzové zastavení lisu při vadném dílu
Klíčové softwarové funkce Auto-nula po cyklu, počitadlo zmetků, kontrola koncových poloh

Nepracujete se stlačeným vzduchem nebo vyžadujete naprostou čistotu provozu? Jako přímí vývojáři a konstruktéři se neomezujeme na tabulková řešení. Model VV1 pro vás rádi vyrobíme v celonerezovém provedení vhodném i pro potravinářství, osadíme jej elektrickým vyklápěcím motorem místo pneumatického pístu, případně dodáme na míru stavěnou výškově nastavitelnou podložku. Spojte se s našimi technology – zanalyzujeme vaši třídicí linku a postavíme zařízení, které s ní dokonale splyne.

Otázky a odpovědi z výroby (FAQ)

Dá se na tento stroj vystavit certifikát pro obchodní vážení (cejchování)?

Ne, smyslem této aparatury je blesková a nekompromisní detekce odchylek přímo na výrobním pásu (Go/No-Go analýza). Slouží výhradně jako technologické měřidlo, které má za úkol identifikovat zmetek a chránit kvalitu vaší dodávky. Pro přímý prodej surovin a cenotvorbu musíte použít stacionární zařízení s platným úředním ověřením.

Jak přístroj pozná, že na něj dopadl výlisek a má začít vážit?

Celý proces probíhá pomocí takzvaného spouštěče (triggeru). Uživatelé nejčastěji instalují před váhu optickou nebo mechanickou závoru. Ve zlomku vteřiny, kdy padající předmět protne paprsek závory, obdrží elektronika signál ke spuštění cyklu. Váha se ihned po dopadu stabilizuje, změří hodnotu a aktivuje mechanismus vyklopení.

Lze nějak regulovat, jak agresivně se materiál vyhazuje do bedny?

Samozřejmě. Pneumatický okruh pohánějící rameno je opatřen integrovaným škrticím ventilem. Tím můžete plynule seškrtit průtok vzduchu a zajistit velmi pozvolné, tlumené vyklopení křehkých dílů. Pokud naopak vyrábíte masivní odlitky, ventil zcela otevřete a zkrátíte tak cyklus na absolutní minimum.

Co znamená funkce automatického nulování po každém cyklu?

Při sériové výrobě se na platformu mohou nalepit okují, mastnota, nebo zbytky emulze. Pokud by se tyto nečistoty sčítaly, váha by po několika hodinách měřila nepřesně. Funkce auto-nula zajistí, že si elektronika po každém vyklopení přečte aktuální hmotnost prázdné plošiny a nastaví ji jako nový referenční nulový bod pro další kus.
