Anemometr PA555

Dostupnost:Na dotaz
Výrobce:Format 1

Anemometr je určen pro použití v průmyslových podmínkách. Je vhodný jako anemometr na jeřáby (na venkovní jeřáby), jako měřič větru na budovách apod. Jedná se o měřič rychlosti větru 0–30 m/s (0–108 km/h). Snadno připevnitelný na jakoukoliv konzolu pomocí šroubu. Nízké procento poruchovosti je dosaženo tím, že povětrnostním vlivům je vystaveno pouze několik nejnutnějších komponentů, veškerá elektronika je umístěna mimo měřící část (v rozvaděči).

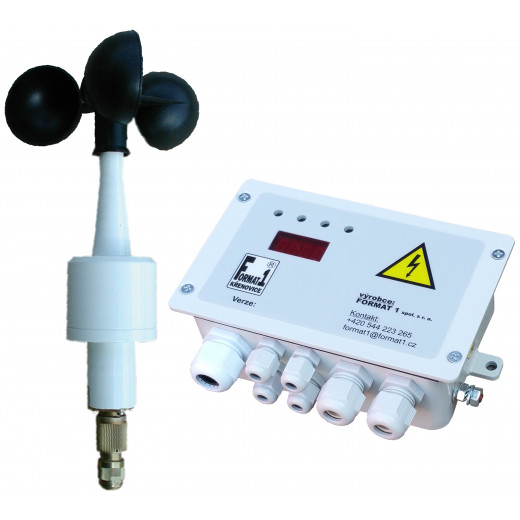

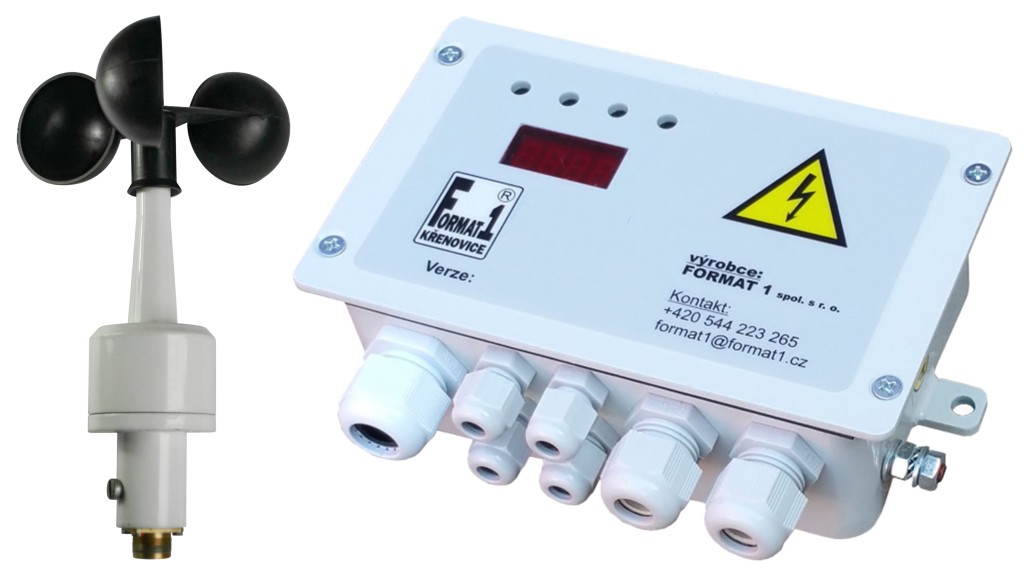

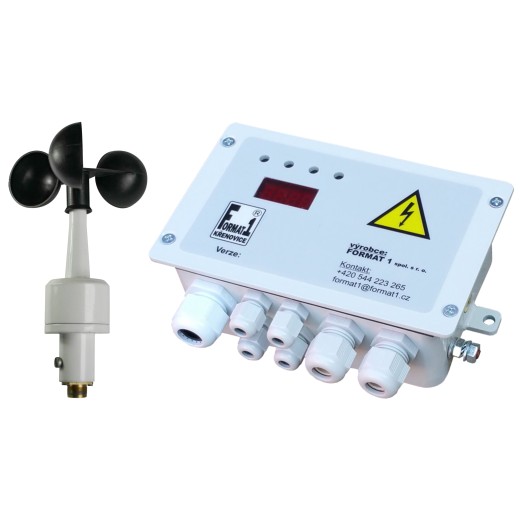

Sestává ze tří dílů:

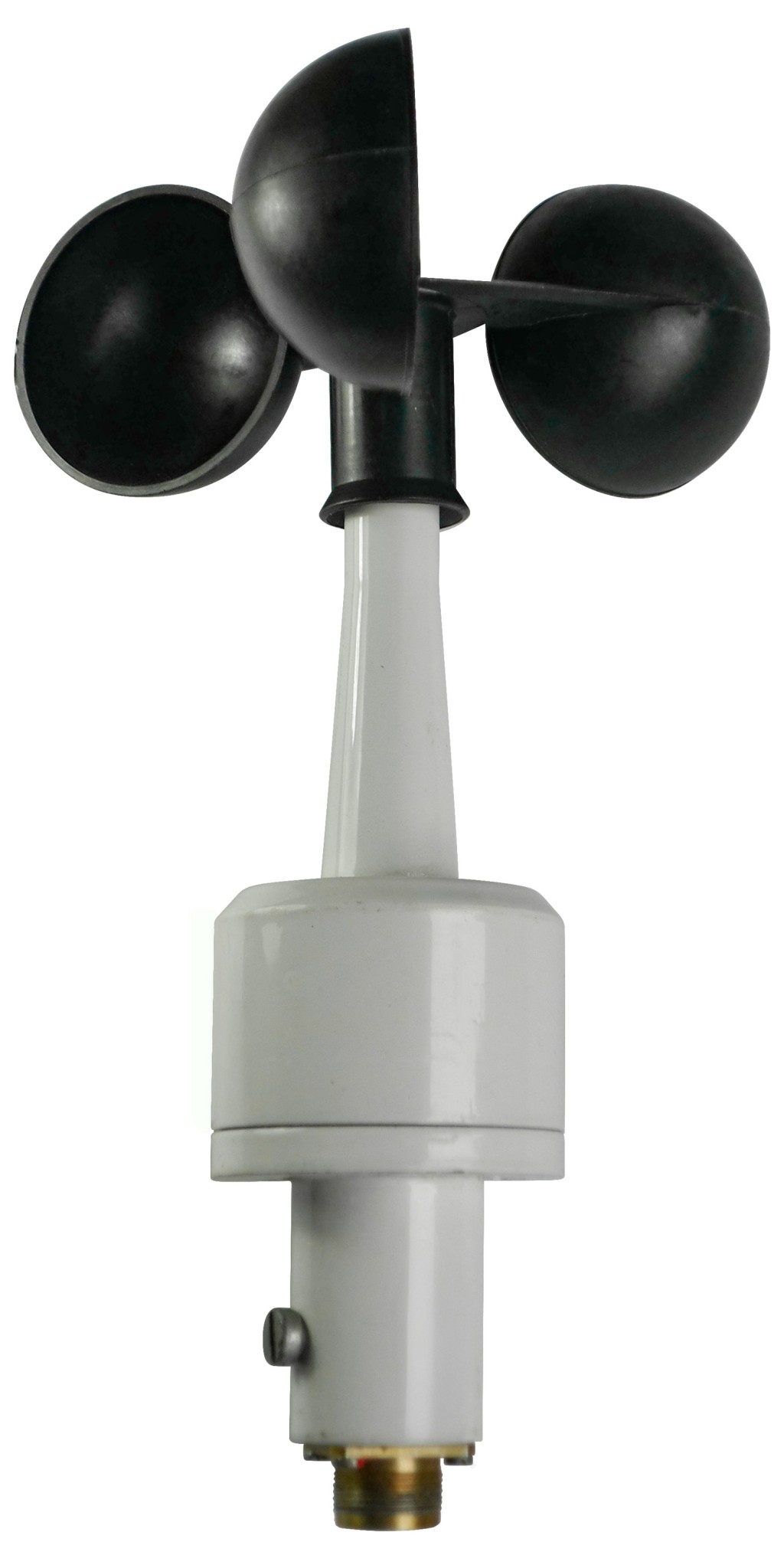

  • měřící vrtulka (kombinace kov – plast),
  • kabel délky 20 m s konektorem,
  • vyhodnocovací jednotka – snímá signál z měřící vrtulky. Měří rychost větru až do 30 m/s.


ZÁKLADNÍ PARAMETRY:
Měřící rozsah: 1–30 m/s.
Napájení: volitelně 10-30VDC, 24VAC, 42VAC, 48VAC, 230VAC.
3 nezávislá výstupní relé s kontakty 250VAC/0,5A, volitelné NC/NO.
Nastavení pomocí 4 tlačítek a 10mm LED displeje.
Indikace aktivace relé LED diodami.
Nastavitelné hystereze spínání relé.
Pro vnitřní i venkovní podmínky.
Mechanické provedení: kovová robustní skříňka cca. 170 × 104 × 58 mm.
Vstupy: vrtulka anemometru.
Teplotní rozsah: -20 až 60 stupňů.
Elektrické krytí: IP54.  Vestavěná přepětová chrana tř. D.
Vyhodnocovací jednotka je pro externí montáž.

POPIS FUNKCE:
Mikroprocesorem řízená jednotka, která prostřednictvím signálu z vrtulky trvale vyhodnocuje aktuální rychlost větru.
Zobrazení v m/s.
Vestavěná digitální filtrace poryvu větru.
Nastavení režimu spínání relé spínací-rozpínací (nc/no) kanálù, hystereze spínání.
3 zcela nezávisle nastavitelná výstupní relé (obvykle 80, 100, 125% max. dovolené rychlosti větru).
Při překročení některé z mezí sepne (rozepne) odpovídající releový výstup a odpovídající LED na čelním panelu jednotky.

VNITŘNÍ USPOŘÁDÁNÍ:

  • Průchodka PG7 pro kabely od snímačù síly,
  • 2x prùchodka PG11 a 1x prùchodka PG16 pro kabely od relé, napájecího napětí,
  • 2 montážní otvory prùměru 6,5 mm,
  • gumové těsnění víka krabice,
  • WAGO svorky pro snadné připojení vodičů, průřez max. 2,5 mm,
  • 4 ovládací mikrotlačítka a malý displej pro snadné nastavování parametrů,
  • kovová robustní krabička vhodná do těžkých provozů,
  • zemnící svorka.
TYPY ZOBRAZOVACÍCH JEDNOTEK
  • OP4V3 – základní model vyhodnocení rychlosti větru bez dohledu obsluhy.
  • OP4V3-D – umožňuje čtení rychlosti větru na displeji.
  • OP4V3-DT – průhledný displej a tlačítka umístěna vně víka umožňují veškeré nastavení bez nutnosti sejmutí krycího víka.
  • OP4V3-DL a OP4V3-DLT – velké LED umožňují optickou signalizaci dosažení 1., 2., 3. úrovně rychlosti větru. K dispozici je 1 výstupní relé (dosažení kritické hranice rychlosti větru a např. odpojení celého stroje).
