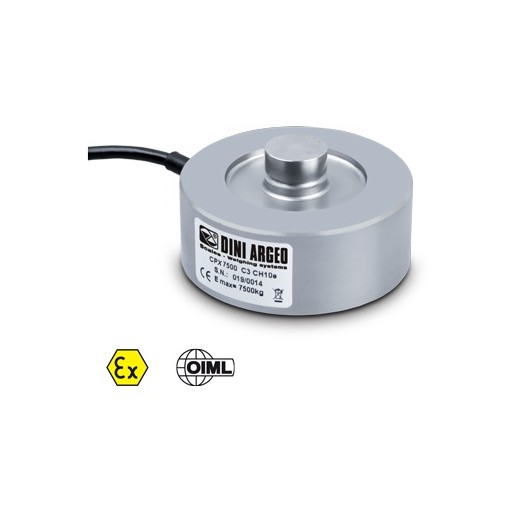

CPX - nízkoprofilový tlakový snímač síly 250 kg - 100t
Kontaktujte nás
Nerezové tlakové snímače hmotnosti vhodné pro vážní nádrže a násypky.
NOSNOSTI (kg) : 250, 500, 1000, 2500, 5000, 7500, 10000, 12500, 15000, 30000, 50000, 100000.
OIML R60, třída přesnosti C3 od 2500 do 12500 kg.
Nerezová ocel. Krytí IP68/IP69K.
SCHVÁLENO OIML C3, od 2500 do 12500 kg
NÍZKÝ PROFIL
VELKÁ ODOLNOST VŮČI BOČNÍM SÍLÁM
KONSTRUKCE Z NEREZOVÉ OCELI
KRYTÍ IP68, IP69K NA VYŽÁDÁNÍ
STÍNĚNÝ PŘÍVODNÍ KABEL
Výstupní rozsah: 2mV/V +/- 0,5%
Opakovatelnost: 0,01 % z plného rozsahu
Kombinovaná chyba 0,05 %
Vliv teploty na nulu: 0,02 % / 10 °C
Vliv teploty na plnou zátěž: 0,02 % / 10 °C
Kompenzovaný teplotní rozsah: -10°C/+40°C
Provozní teplotní rozsah: -20 °C / +60 °C
Chyba tečení po 30 minutách: 0,02 % z plného rozsahu
Maximální vstupní napětí: 15 V DC
Vstupní odpor: 750 ± 10 Ohmů
Výstupní odpor: 700 ± 5 Ohmů
Nulový zůstatek: +/-1 % z plného rozsahu
Izolační odpor: >5000 MOhm
Bezpečné přetížení: 120 % rozsahu
4-žilový stíněný kabel o průměru 5 mm:
- délka 5 m pro verze CPX 250...5000;
- délka 10 m pro verze CPX 7500...100000.
NOSNOSTI (kg) : 250, 500, 1000, 2500, 5000, 7500, 10000, 12500, 15000, 30000, 50000, 100000.
OIML R60, třída přesnosti C3 od 2500 do 12500 kg.
Nerezová ocel. Krytí IP68/IP69K.
HLAVNÍ VLASTNOSTI
NOSNOSTI OD 250 DO 100 000 kgSCHVÁLENO OIML C3, od 2500 do 12500 kg
NÍZKÝ PROFIL
VELKÁ ODOLNOST VŮČI BOČNÍM SÍLÁM
KONSTRUKCE Z NEREZOVÉ OCELI
KRYTÍ IP68, IP69K NA VYŽÁDÁNÍ
STÍNĚNÝ PŘÍVODNÍ KABEL
TECHNICKÉ VLASTNOSTI
Minimální dílek snímače zatížení: Vmin = EMax / 10000Výstupní rozsah: 2mV/V +/- 0,5%
Opakovatelnost: 0,01 % z plného rozsahu
Kombinovaná chyba 0,05 %
Vliv teploty na nulu: 0,02 % / 10 °C
Vliv teploty na plnou zátěž: 0,02 % / 10 °C
Kompenzovaný teplotní rozsah: -10°C/+40°C
Provozní teplotní rozsah: -20 °C / +60 °C
Chyba tečení po 30 minutách: 0,02 % z plného rozsahu
Maximální vstupní napětí: 15 V DC
Vstupní odpor: 750 ± 10 Ohmů
Výstupní odpor: 700 ± 5 Ohmů
Nulový zůstatek: +/-1 % z plného rozsahu
Izolační odpor: >5000 MOhm
Bezpečné přetížení: 120 % rozsahu
4-žilový stíněný kabel o průměru 5 mm:
- délka 5 m pro verze CPX 250...5000;
- délka 10 m pro verze CPX 7500...100000.
