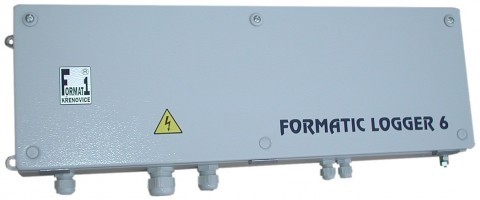

FORMATIC LOGGER6 -

Dostupnost:Na dotaz
Výrobce:Format 1

Zařízení je určeno pro sledování vytížení zdvihacích a jiných zařízení dle normy ČSN ISO 12482, tedy obdoba funkce "černé skříňky". Současně může plnit ve spojení s tenzometrickým snímačem síly funkci omezovače přetížení sledovaného zdvihacího zařízení. Uplatnění však najde i v jiných oborech vyžadujících sledování vytížení strojů (provozní hodiny, zatěžovací cykly apod.).

Ve spojení s počítačem umožní uživateli vést přehlednou tabulku vytížení zdvihacího zařízení. Díky záznamu reálného data a času k některým sledovaným událostem na zařízení může uživatel sledovat činnost pracovníků se svěřeným zdvihacím zařízením. Je-li na jeřábu již instalováno naše vážící zařízení, je možné FORMATIC LOGGER6 do tohoto systému včlenit, čím snímače síly z této váhy jsou současně využívány pro FORMATIC LOGGER6.

PARAMETRY:
Napájení 230VAC.
Rozměr 400 × 200 × 80 mm.
Galvanicky oddělené vstupy a výstupy přes relé.
Jednoduchá membránová klávesnice.
Vysoce svítivý červený 2x8-místný LED displej vysoký 10 mm.
Konstrukčně určeno pro montáž na držák.
Krytí IP66.
Nastavení a kalibrace pomocí setup menu z klávesnice.

HARDWAROVÉ VYBAVENÍ:
2 analogové vstupy pro připojení tenzometrických snímačů síly (možnost současné obsluhy dvou zdvihů)8 digitálních vstupů (sledované vstupy pojezdů zdvihacího zařízení).
4 reléové výstupy (omezovače přetížení).
Sběrnice RS485 (možnost propojení s našimi dalšími komponenty, např. váhou apod.).
Sběrnice RS232 (výstup do PC).
Sběrnice USB (výstup do PC) zálohované hodiny reálného času.
Obsáhlá pevná paměť dat nezávislá na napájecím zdrojiLED displej s klávesnicí pro pohodlnou obsluhu a kalibraci zařízení.
Robustní provedení celé skříně s ohledem na předpokládané provozní podmínky těžších provozů.

FUNKCE "ČERNÉ SKŘÍŇKY":

  • záznam provozních hodin jednotlivých pojezdů zdvihacího zařízení (pojezd mostu, kočky, zdvihu...),
  • záznam počtu sepnutí jednotlivých pojezdů zdvihacího zařízení (pojezd mostu, kočky, zdvihu...),
  • záznam počtu pracovních cyklů jednotlivých zdvihů zdvihacího zařízení,
  • záznam počtu pracovních cyklů rozdělených podle zatížení zdvihu,
  • záznam počtu, data a času přetížení zdvihů,
  • průměrná hmotnost zdvihaných břemen záznam počtu pracovních cyklů zdvihů,
  • celková nazdvihaná hmotnost břemen,
  • datum a čas začátku sledování,
  • a další uživatelské funkce.
FUNKCE OMEZOVAČE PŘETÍŽENÍ:
  • FORMATIC LOGGER6 plní funkci omezovače přetížení dvou samostatných zdvihů. Oba zdvihy mohou být vyhodnocovány samostatně, nebo sdruženě. První možnost je vhodná pro jeřáby s dvěma samostatnými zdvihy (hlavní a pomocný), druhá možnost je optimální pro jeřáby traverzové a drapákové.
  • Funkci omezovače přetížení lze libovolně přizpůsobit konktétnímu (i atypickému) zdvihacímu zařízení. Výstupní relé mohou reagovat na přetížení každého zdvihu samostatně, nebo navíc na součet zatížení obou zdvihů (vhodné pro drapákové a traverzové jeřáby).
  • FORMATIC LOGGER6 je schopen připojení k libovolnému našemu tenzometrickému snímači síly. Uložení snímače síly do stávajícího zdvihu provádíme kompletně od konstrukce přes výrobu, montáž až po kalibarci celého kompletu.

KOMUNIKACE S PC:

  • volitelně RS232 nebo USB port,
  • komunikační software pro PC je součást dodávky.
ROZŠIŘUJÍCÍ MOŽNOSTI ZAŘÍZENÍ:
Protože jsme výrobci tohoto zařízení (hardware i software), přizpůsobujeme zařízení konkrétním požadavkům uživatele. Mezi obvyklá přizpůsobení patří rozšíření počtu vstupů a výstupů, spojení s naší váhou vestavěnou do zařízení, modifikace zařízení pro speciální jeřáby (s více kočkami či zdvihy, s proměnným zatížením apod.).

MONTÁŽ, SERVIS, OPRAVY:
Naše firma provádí:
  • Montáž a kalibraci zařízení, zaškolení obsluhy přímo na místě u zákazníka servis popř. opakovanou kalibraci rovněž přímo na místě u zákazníka opravy jak u zákazníka, tak po zaslání poštou v našich dílnách.
  • Telefonická či osobní podpora na místě u zákazníka je možná přímo s autory hardware i software tohoto zařízení.
