Omezovač přetížení OP5-2A-DLT pro mostové jeřáby či kladkostroje, s 2 zdvihy na jedné kočce
Dostupnost: | Skladem |
Výrobce: | Format 1 spol. s r.o. |
Vyhodnocovací jednotka OP5-2A je určena pro mostové jeřáby, portálové jeřáby, kladkostroje, jednonosníkové jeřáby, dvounosníkové jeřáby se dvěma zdvihy na jedné kočce jako přetěžovací pojistka.
Vyhodnocuje přetížení každého zdvihu samostatně a přetížení součtu zatížení obou zdvihů.

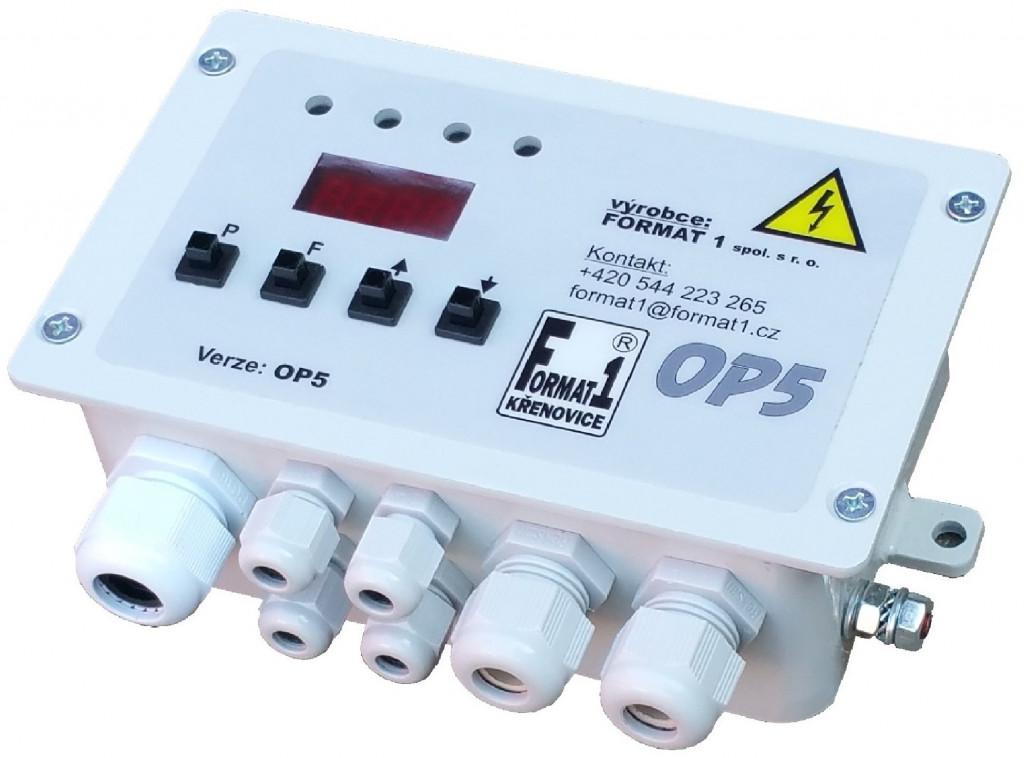

Na čelním panelu je:
- displej viditelný pod průzorem
- LED diody indikující stav akticace výstupních relé
- 4 ovládací tlačítka pro kalibraci a nastavení parametrů
Lze připojit k jakémukoliv tenzometrickému snímači síly řady SL (snímač na lano), LB (vážící těleso ložiska lanového bubnu), VK (vážící vyrovnávací kladku), či jinému snímači, s výstupním signálem cca. 2mV/V a napájením 5VDC.
ZÁKLADNÍ PARAMETRY:
- Napájení OP5: volitelně 10-30VDC, 24VAC, 42VAC, 48VAC, 230VAC
- 3 nezávislá výstupní relé s kontakty 250VAC/0,5A, volitelné NC/NO
- Nastavení a kalibrace pomocí 4 tlačítek a 10 mm LED displeje
- Indikace aktivace relé LED diodami
- Nastavitelná stabilizace dynamického rázu při zvedání břemene
- Nastavitelné hystereze spínání relé
- Velmi robustní kovové provedení
- Pro vnitřní i venkovní podmínky
- Mechanické provedení: Kovová robustní skříňka cca. 170x104x58 mm
- Vstupy: 2x tenzometrický vstup od snímače síly
1x kontaktní vstup pro dočasnou blokaci funkce OP5 (při revizní zkoušce apod.)
- Teplotní rozsah: -20 až 60 stupňů C
POPIS FUNKCE:
Mikroprocesorem řízená přetěžovací pojistka, které prostřednictvím tenzometrického čidla trvale vyhodnocuje zatížení na zdvihacím zařízení.
Přetěžovák se skládá vždy ze 2 dílù: snímače síly a vyhodnocovací elektroniky. Tato koncepce umožňuje pohodlné nastavování parametrù a kalibraci omezovače.
Pro kalibraci přetěžovací pojistky postačí libovolné břemeno o známé hmotnosti, která je alespoň 20% max. nosnosti zdvíhacího zařízení
Kalibrace přímo v jednotkách hmotnosti (t, kg)
Vestavěná (vypínatelná) digitální filtrace umožňuje potlačení aktivace výstupního relé OP5 při dynamickém rázu vznikajícím při zdvihu břemene (”trhnutí”).
Nastavení režimu spínání relé spínací-rozpínací (nc/no) kanálù, hystereze spínání
Možnost připojení externího spínače pro dočasnou blokaci OP5 (např. pro statické zkoušky zdvíhacího zařízení).
3 zcela nezávisle nastavitelná výstupní relé (obvykle 100, 115, 125% nosnosti zdvihacího zařízení)
Při překročení některé z mezí sepne (rozepne) odpovídající releový výstup, který se zapojí do obvodu pomocného relé stykače zdvihu pro směr nahoru.
Možnost nastavení dílku měření hmotnosti.

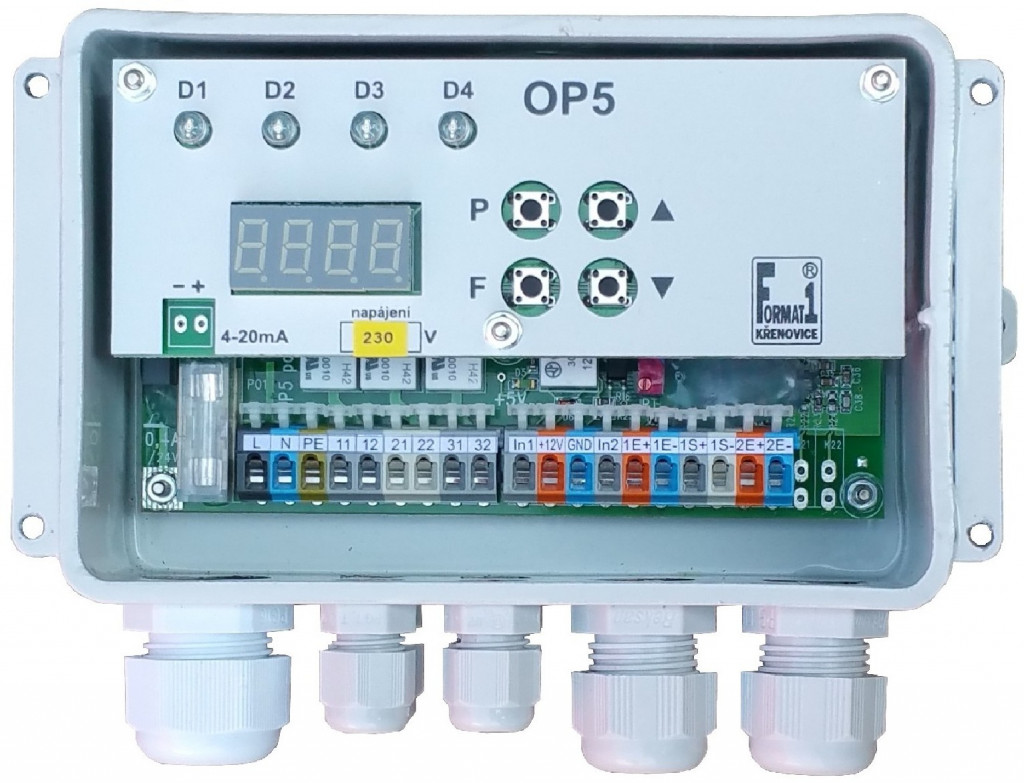

VNITŘNÍ USPOŘÁDÁNÍ:
prùchodka PG7 pro kabely od snímačù síly
2x prùchodka PG11 a 1x prùchodka PG16 pro kabely od relé, napájecího napětí a vstupu
2 montážní otvory prùměru 6,5mm
gumové těsnění víka krabice
WAGO svorky pro snadné připojení vodičů, průřez max. 2,5mm2
4 ovládací tlačítka a malý displej pro snadné nastavování parametrů OP5
kovová robustní krabička vhodná do těžkých provozů
zemnící svorka
